Endress+Hauser Proservo NMS81 Technische Information Seite 66

66
3
2
1

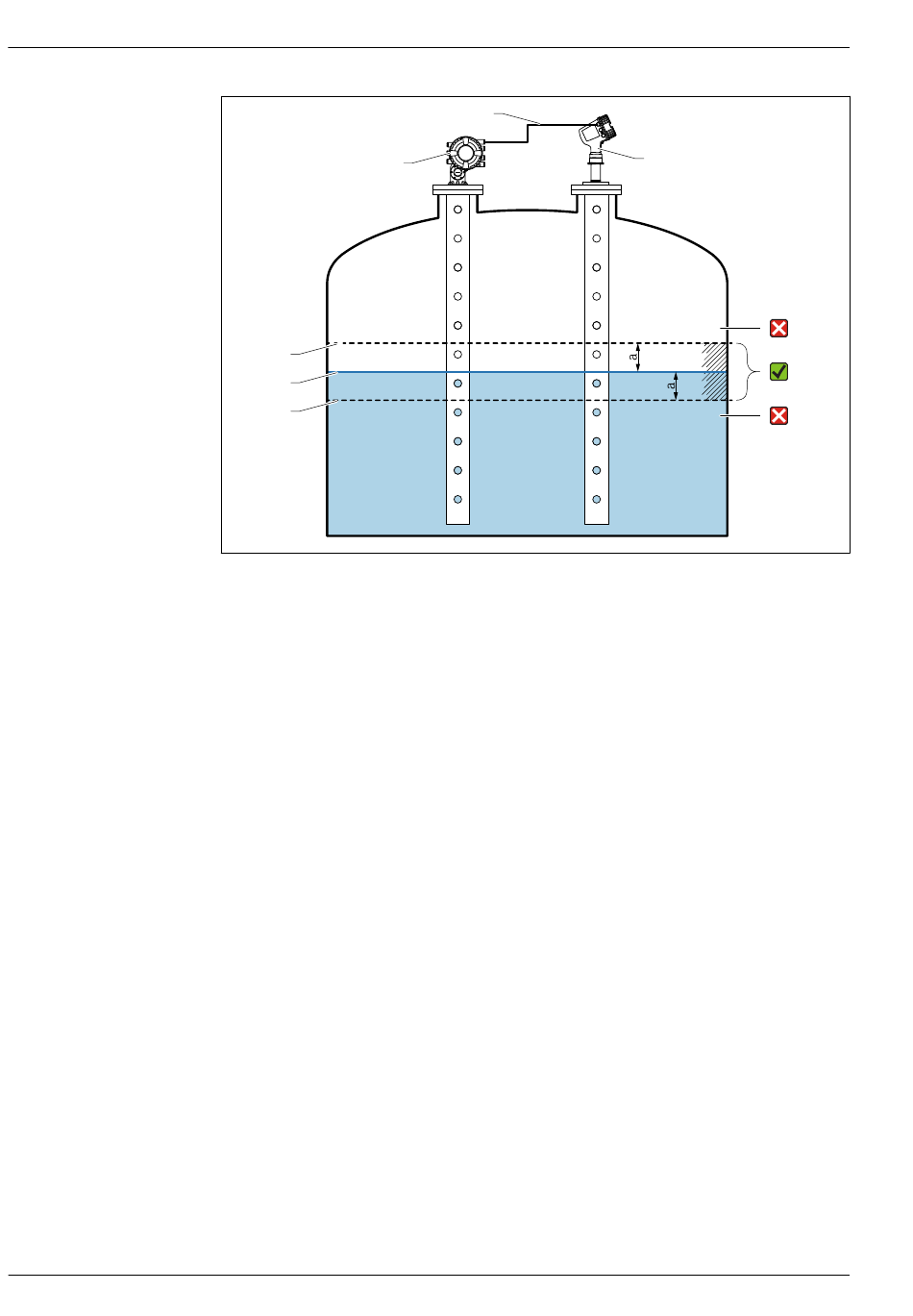

 25 Anwendungsbeispiel mit Proservo NMS8x
1 Die untere Grenze des Abweichungswerts "a", wie im Radar-Füllstandsmessgerät konfiguriert
2 Referenzwert: gemessener Füllstand, wie vom Füllstandsmessgerät Proservo NMS8x bereitgestellt
3 Obere Abweichungsgrenze
4 Proservo NMS8x liefert den Referenzwert
5 Füllstandsmessgeräte werden über die HART-Schnittstelle miteinander verbunden
6 Radar-Füllstandsmessgerät mit konfiguriertem Abweichungswert "a" für Parameter "Erlaubte Differenz"
7 Der gemessene Füllstand ist größer als der Referenzwert plus dem Abweichungswert "a": Füllstandswert wird
nicht bestätigt
8 Der gemessene Füllstand liegt innerhalb oder ist gleich den Grenzen, die durch den Abweichungswert "a" defi-
niert sind: Füllstandswert wird bestätigt
9 Der gemessene Füllstand ist kleiner als der Referenzwert minus dem Abweichungswert "a": Füllstandswert
wird nicht bestätigt
Eigenschaften
• Frequenz: Die Referenzprüfung wird kontinuierlich alle 60 Sekunden durchgeführt.
• Toleranz: Wird über Parameter Prüfungsfehlerschwelle eingestellt; eine bestimmte Anzahl von
Fehlern ist zulässig (Anzahl ist konfigurierbar), bevor der Status auf "fehlgeschlagen" wechselt.
• Anschluss: Das Füllstandsreferenzgerät ist über eine optionale HART-I/O-Platine angeschlossen.
Siehe Bestellmerkmal 050: "Sekundär I/O Analog ".
LRC mit Referenzschalter
Im Tank kann ein Füllstandsgrenzschalter montiert werden (z. B. Liquiphant FTLx). Die Prüfung
kann kontinuierlich durchgeführt werden, jedes Mal, wenn der Füllstandsgrenzschalter aktiviert
oder deaktiviert wird. Der gemessene Füllstand sollte innerhalb einer konfigurierbaren Abweichung
liegen.
5
4
Proservo NMS81
6
7
8
9
Endress+Hauser
A0053872
