Klemmenbelegung
30
Energieversorgung

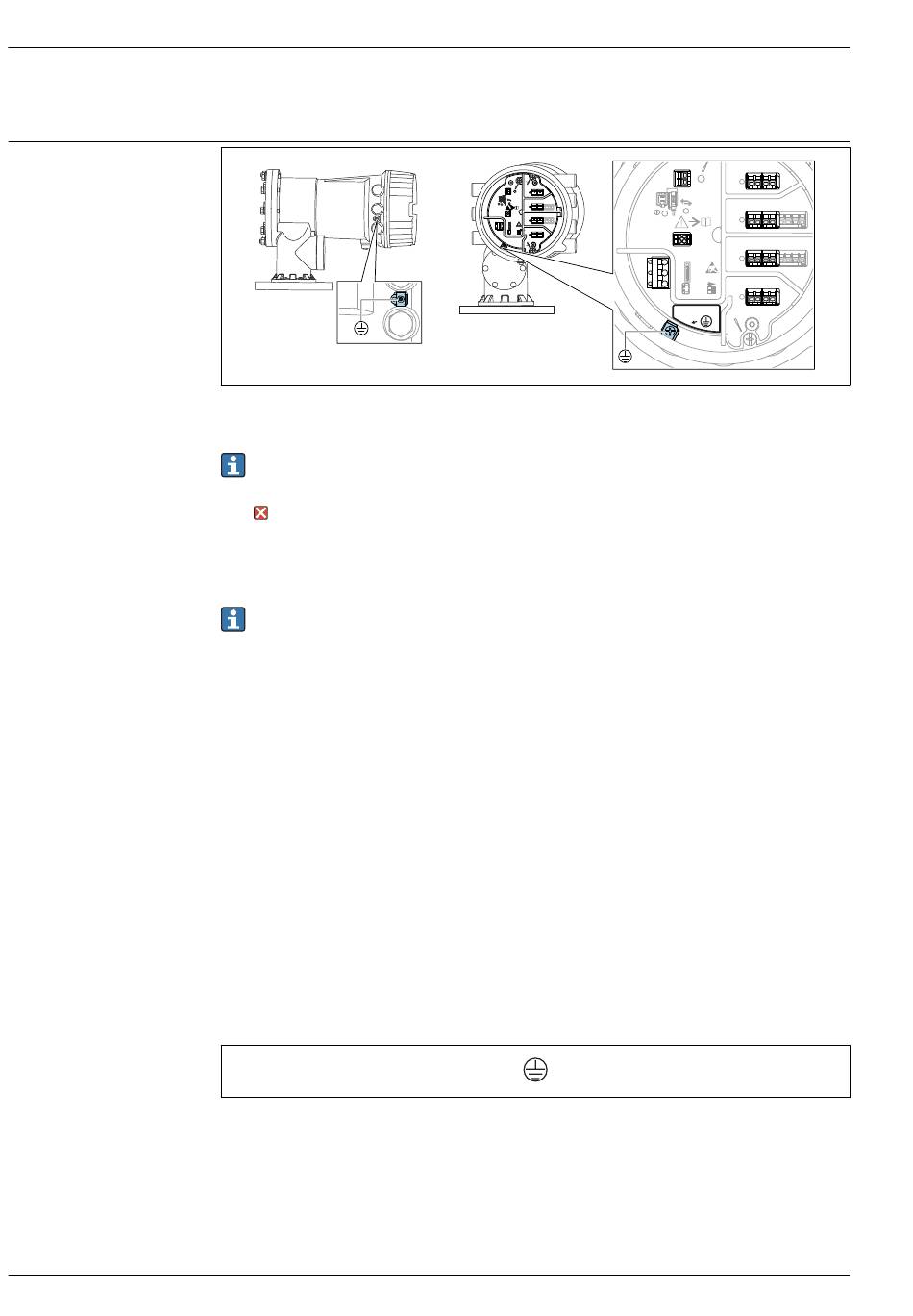

 11 Anschlussklemmenraum (typisches Beispiel) und Erdungsklemmen
Gehäusegewinde
Die Gewinde des Elektronik- und Anschlussraums können mit einem Gleitlack beschichtet sein.
Für alle Gehäusematerialien gilt grundsätzlich:
Die Gehäusegewinde nicht schmieren.
Klemmenbereich A/B/C/D (Slots für I/O-Module)
Module: Je nach Bestellcode bis zu vier I/O-Module
• An jeden dieser Slots können Module mit vier Klemmen angeschlossen werden.
• Module mit acht Klemmen können an die Slots B oder C angeschlossen werden.
Die genaue Zuordnung der Module zu den Slots hängt von der Geräteausführung ab. Eine
detaillierte Beschreibung ist in der Betriebsanleitung des jeweiligen Geräts zu finden.
Klemmenbereich E
Module: HART Ex i/IS-Schnittstelle
• E1: H+
• E2: H-
Klemmenbereich F
Abgesetzte Anzeige
• F1: V (Anschluss an Klemme 81 der abgesetzten Anzeige)
CC
• F2: Signal B (Anschluss an Klemme 84 der abgesetzten Anzeige)
• F3: Signal A (Anschluss an Klemme 83 der abgesetzten Anzeige)
• F4: Erdung (Anschluss an Klemme 82 der abgesetzten Anzeige)
Klemmenbereich G (für AC-Hochspannungsversorgung und AC-Niederspannungsversorgung)
• G1: N
• G2: nicht angeschlossen
• G3: L
Klemmenbereich G (für DC-Niederspannungsversorgung)
• G1: L-
• G2: nicht angeschlossen
• G3: L+
Klemmenbereich: Schutzleiter
Modul: Schutzleiteranschluss (M4-Schraube)
 12 Klemmenbereich: Schutzleiter
D
