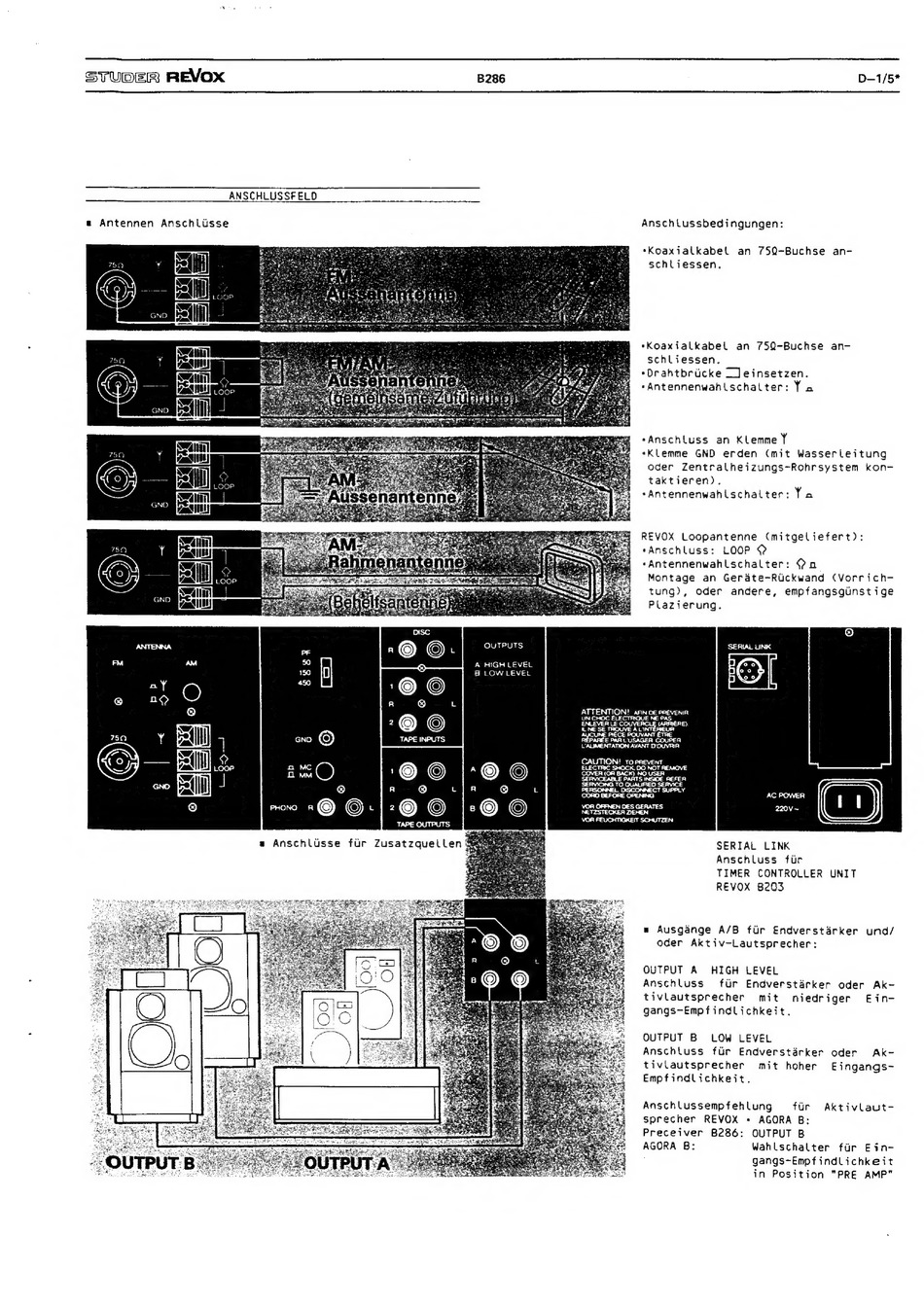

STUDER REVOx B286 D-1/5*
ANSCHLUSSFELD
a Antennen Anschlisse Anschlussbedingungen:
*Koaxialkabel an 75Q~Buchse an-
schliessen.
*Koaxialkabel an 75Q-Buchse an-
schliessen.
*Drahtbricke _]einsetzen.
"Antennenwahlschalter: Yo
"Anschluss an KLemme Y
*KlLemme GND erden (mit Wasserleitung
oder Zentralheizungs~Rohrsystem kon-
taktieren).
*Antennenwahlschalter: Yo
REVOX Loopantenne (mitgeliefert):
"Anschluss: LOOP ¢?
"Antennenwahlschalter: Ono
Montage an Geraéte-Rickwand (Vorrich-
tung), oder andere, empfangsgiinst ige
Plazierung.
OuTPUTS
A HIGH LEVEL
8B LOW LEVEL
ATTENTION! arin O€ PREVENIR
UN CHOC ELECTRIQUE NE PAS
E PAR L'USAGER COUPER
LIALIMENTATION AVANT DOUVRIR:
CAUTION! To PREVENT
SHOCK,
SERIAL LINK
Anschluss fir
TIMER CONTROLLER UNIT
REVOX 8203
w Ausgange A/B fiir Endverstarker und/
oder Aktiv-Lautsprecher:
OUTPUT A HIGH LEVEL
Anschluss fir Endverstarker oder Ak-~
tivlautsprecher mit niedriger Ein-
gangs-Empfindlichkeit.
OUTPUT B- LOW LEVEL
Anschtuss fir Endverstarker oder Ak-
tivlautsprecher mit hoher Eingangs~
Empfindlichkeit.
Anschlussempfehlung fdr Aktivlaut-
sprecher REVOX + AGORA B:
Preceiver B286: OUTPUT B
AGORA B: Wahlschalter fir Ein-
gangs-Empfindlichkeit
in Position "PRE AMP"
