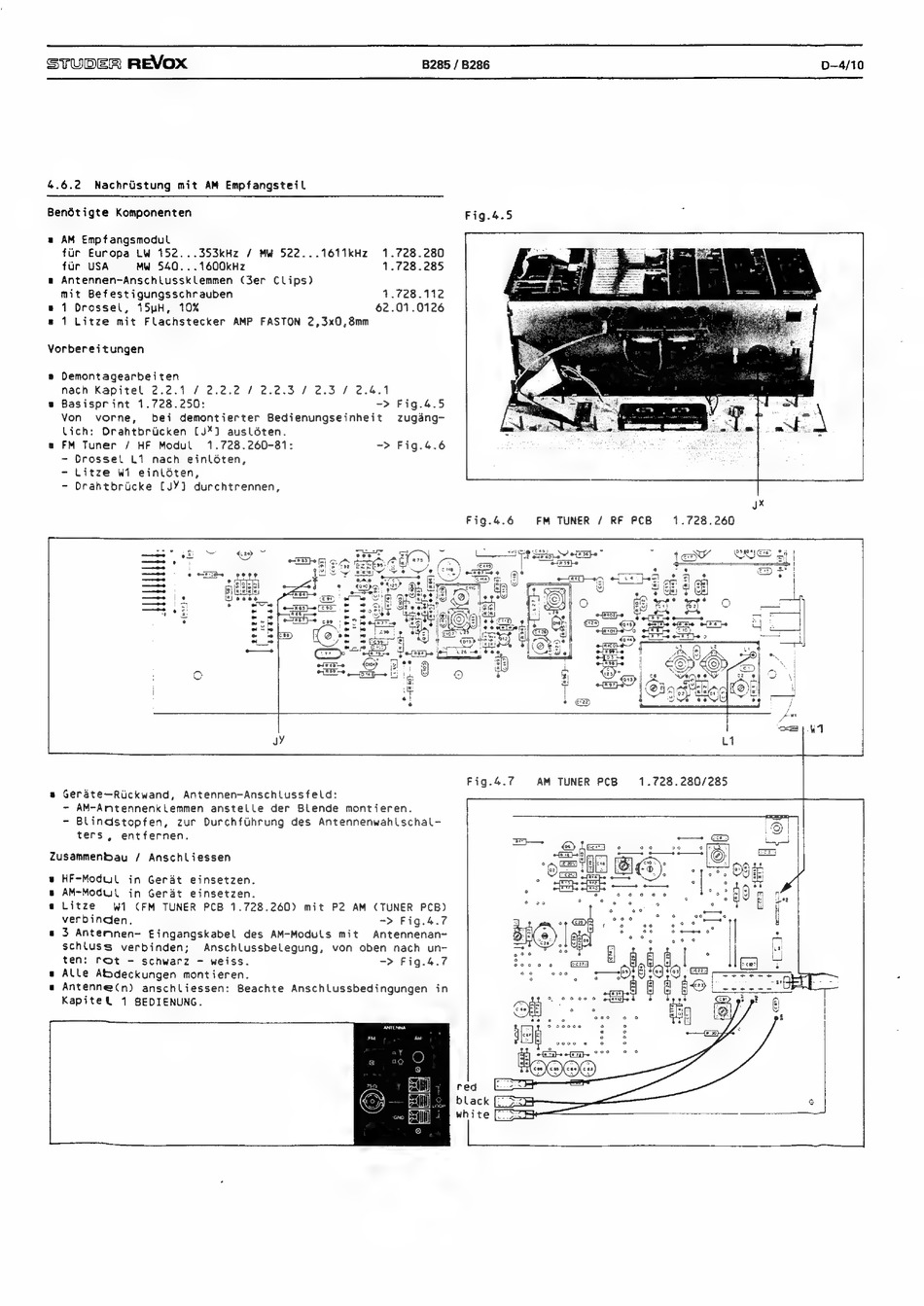

STUDER REVOXx B285 / B286 D—4/10
4.6.2 Nachristung mit AM Empfangsteil
Bendtigte Komponenten Fig.4.5
a AM Emp fangsmodul
fir Europa LW 152...353kHz / MW 522...1611kHz 1.728.280
fur USA MW 540. ..1600kHz 1.728.285
a Antennen-Anschlussklemmen (3er Clips)
mit Befestigungsschrauben 4.728.112
e 1 Orossel, 15uH, 10% 62.01.0126
a 1Litze mit Flachstecker AMP FASTON 2,3x0,8mm
Vorbereitungen
a Demontagearbeiten
nach Kapitel 2.2.1 / 2.2.2 / 2.2.3 / 2.3 / 2.4.1
e Basisprint 1.728.250: -> Fig.4.5
Von vorne, bei demontierter Bedienungseinheit zugang-
Lich: Drahtbriicken [J*%] ausléten.
e FM Tuner / HF Modul 1.728.260-81: -> Fig.4.6
- Drossel L1 nach einldten,
- Litze W1 einldten,
- Drahtbricke {JY} durchtrennen,
JX
Fig.4.6 FM TUNER / RF PCB 1.728.260
(
E
(E33)
(é¥4) re
Kean (98)
AHHH
:
. = H
eae
= - rem
ee "- oie} efese" ~ we
2 - < -,2
. ack 89 oe Deis
Sine eo Pawel oe =
~~" { Q@ om ww pa
1 Jom @ B e t 8} ae
wn CC a x
a i a a :
one
f
&
oft fe
JY
Fig.4.7 AM TUNER PCB) 1.728.280/285
a Gerate—Rickwand, Antennen-Anschlussfeld:
~ AM-Amtennenklemmen anstelle der Blende montieren.
- Blindstopfen, zur Durchfuhrung des Antennenwahlschal-
ters, entfernen.
Zusammenbau / Anschliessen
HF-Modul in Gerat einsetzen.
a AM~Modul in Gerdt einsetzen.
a Litze Wt CFM TUNER PCB 1.728.260) mit P2 AM (TUNER PCB)
verbinden.
~> Fig.4.7
s 3 Anternen- Eingangskabel des AM-Moduls mit Antennenan-
schluss verbinden; Anschlussbelegung, von oben nach un-
ten: rot - schwarz - weiss. -> Fig.4.7
a Alle Atdeckungen montieren.
a Antenne(n) anschliessen: Beachte Anschlussbedingungen in
Kapitel 1 BEDIENUNG.
