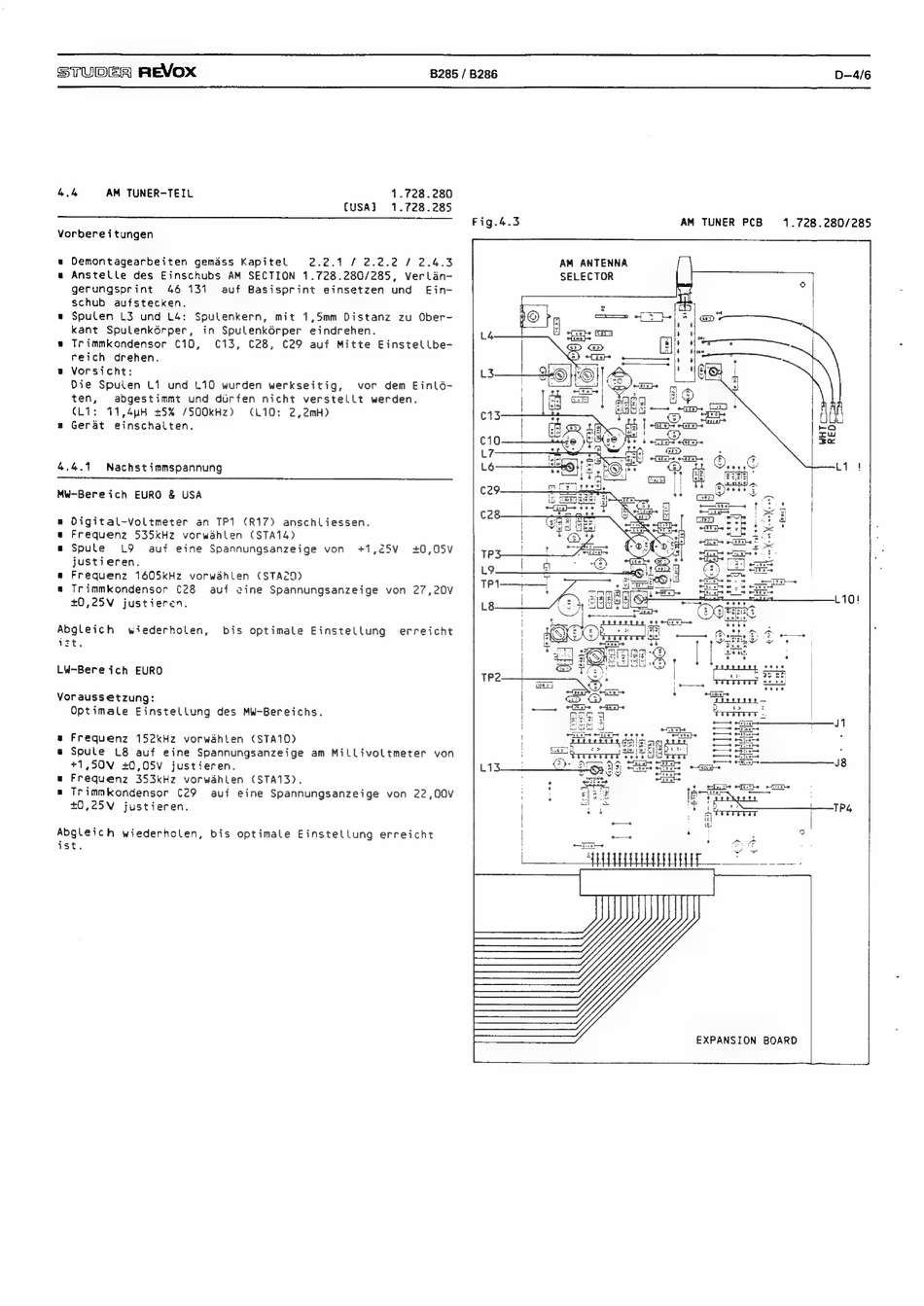

STUDER REVOX B285 / B286
D-—4/6
4.4 AM TUNER-TEIL 1.728.280
CUSA] 1.728.285
Vorbereitungen
a Demontagearbeiten gemaéss Kapitel 2.2.1 / 2.2.2 / 2.4.3
w Anstelle des Einschubs AM SECTION 1.728.280/285, Verlan-
gerungsprint 46 131 auf Basisprint einsetzen und Ein-
schub aufstecken.
a Spulen L3 und L4: Spulenkern, mit 1,5mm Distanz zu Ober-
kant Spulenkérper, in Spulenkérper eindrehen.
a Trimmkondensor C10, (C13, C28, C29 auf Mitte Einstellbe—
reich drehen.
a Vorsicht:
Die Spulen L1 und 110 wurden werkseitig, vor dem Einlé-
ten, abgestimmt und durfen nicht verstellt werden.
(L1: 11,4uH +5% /SOOkHz) (L10: 2,2mH)
=a Gerat einschalten.
4.4.1 Nachst immspannung
MW-Bereich EURO & USA
s Digital-Voltmeter an TP1 (R17) anschliessen.
e Frequenz 535kHz vorwahlen (STA14)
=a Spute L9 auf eine Spannungsanzeige von +1,25V +0,05V
justieren.
a Frequenz 1605kHz vorwahlen (STA29)
a Trimmkondensor C28 auf zine Spannungsanzeige von 27,20V
40,25V justieren.
Abgleich wiederholen, bis optimale Einstellung erreicht
iit.
LW-Bere ich EURO
Voraussetzung:
Optimale Einstellung des MW-Bereichs.
8 Frequenz 152kHz vorwahlen (STA10)
e Spule 18 auf eine Spannungsanzeige am Millivoltmeter von
+1,50V +0,05V justieren.
« Frequenz 353kHz vorwahlen (STA13).
Abgleich wiederholen, bis optimale Einstellung erreicht
ist.
Fig.4.3
AM ANTENNA
SELECTOR
an:
eat = —
AM TUNER PCB 1.728.280/285
Hum 2
EXPANSION BOARD
