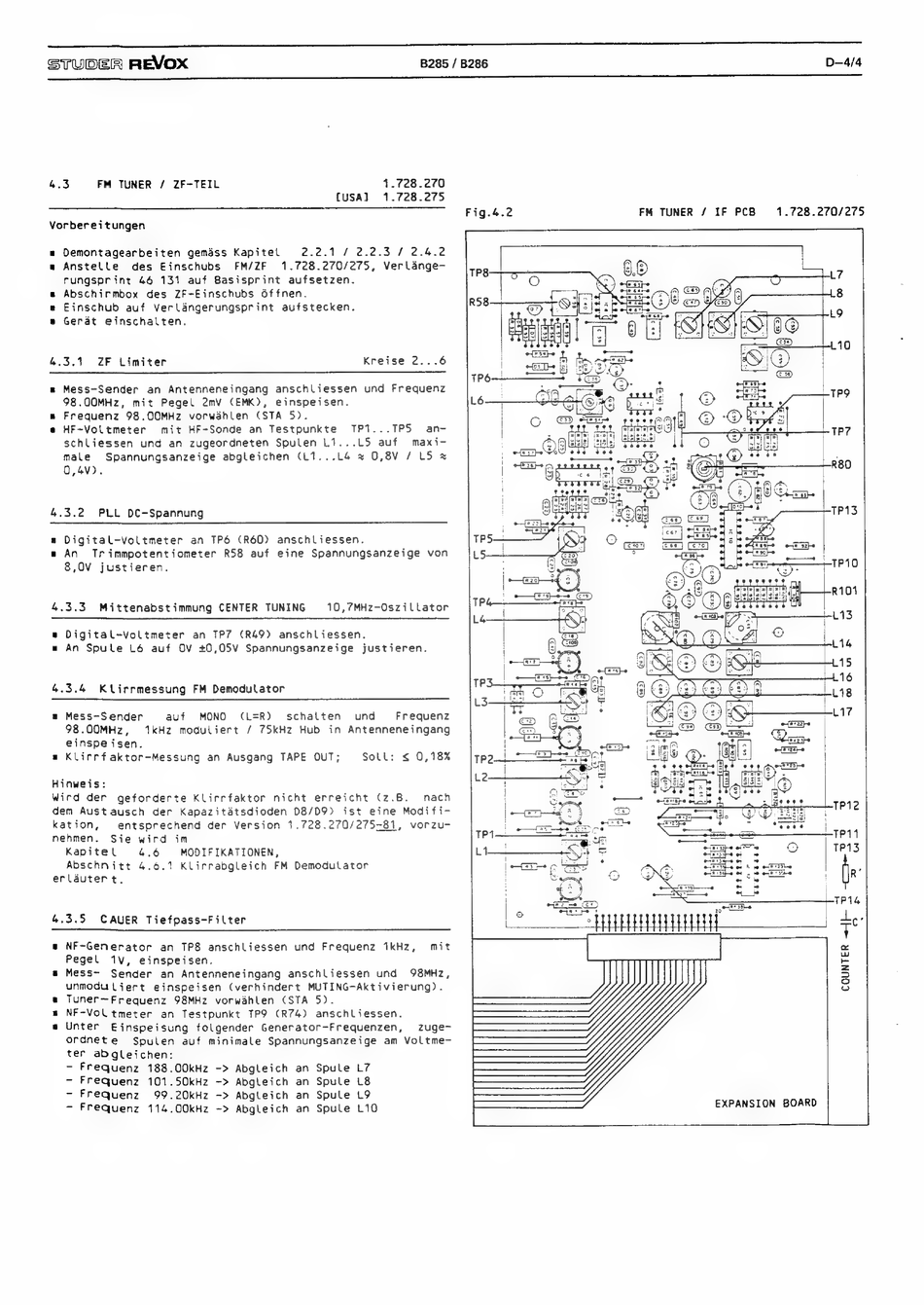

Mittenabstimmung; Klirrmessung - Revox B 285 Serviceanleitung

uw Demontagearbeiten gemass Kapitel 2.2.1 / 2.2.3 / 2.4.2
w Anstelle des Einschubs FM/ZF 1.728.270/275, Verlange-
rungsprint 46 131 auf Basisprint aufsetzen.
es Abschirmbox des ZF-Einschubs Of fnen.
e Einschud auf Verlangerungsprint aufstecken.
s Gerdt einschalten.
4.3.1 ZF Limiter Kreise 2...6
a Mess-Sender an Antenneneingang anschliessen und Frequenz
98.00MHz, mit Pegel 2mV (EMK), einspeisen.
ms Frequenz 98.00MHz vorwahlen (STA 5).
e HF-Voltmeter mit HF-Sonde an Testpunkte TP1...TPS an-
schliessen und an zugeordneten Spulen L1...L5 auf maxi-
male Spannungsanzeige abdgleichen (L1...L4 x 0,8V / L5 %
0,4V).
4.3.2 PLL DC-Spannung
a Digital-Voltmeter an TP6 (R60) anschliessen.
a An Trimmpotentiometer R58 auf eine Spannungsanzeige von
8,0V justieren.
4.3.3 Mittenabstimmung CENTER TUNING 10,7MHz-Oszillator
a Digital-Voltmeter an TP7 (R49) anschliessen.
mw An Spule L6 auf OV +0,05V Spannungsanzeige justieren.
4.3.4 Klirrmessung FM Demodulator
a Mess-Sender auf
98.00MHz,
einspe isen.
a KLirrfaktor-Messung an Ausgang TAPE QUT;
MONO (L=R) schalten und Frequenz
VkHz modutiert / 75kHz Hub in Antenneneingang
Soll: ¢$ 0,18%
Hinweis:
Wired der geforderte Klirrfaktor nicht erreicnt (2.8.
dem Aust ausch der Kapazitdétsdioden D08/D9)
nach
ist eine Modifi-
kation, entsprechend der Version 1.728.270/275-81, vorzu-
nehmen. Sie wird im
Kapitel 4.6 MODIFIKATIONEN,
Abschnitt 4.6.1 Ktirrabgleich FM Demodutator
erldautert.
4.3.5 CAUER Tiefpass-Filter
s NF~Generator an TP8 anschliessen und Frequenz 1kHz, mit
Pegel 1V, einspeisen.
= Mess~ Sender an Antenneneingang anschliessen und 98MHz,
unmoduliert einspeisen (verhindert MUTING-Aktivierung).
a Tuner~Frequenz 98MHz vorwahlen (STA 5).
a NF-Vol tmeter an Testpunkt TP9 (R74) anschLliessen.
s Unter Ejinspeisung ftolgender Generator-Frequenzen, zuge-
ordnete Spulen auf minimale Spannungsanzeige am Voltme-
ter abgleichen:
- Frequenz 188.00kHz -> Abgleich an Spule L7
- Frequenz 101.50kHz -> Abgleich an Spule L8
- Frequenz 99.20kHz -> Abgleich an Spule L9
- Frequenz 114.00kHz -> Abgleich an Spule L10
ae A
'al:
wy
@>
@ ee
aS ae
a o e oe [8
COUNTER «4]}-
EXPANSION BOARD
ers Roe |
