STUDER REVOX B285
4.5 ENDVERSTARKER 1.728.320
Vorberei tungen
a Demontagearbeiten geméss Kapitel 2.2.1 / 2.2.3 / 2.4.6
a Anstelle des Einschubs POWER AMPLIFIER 1.728.320, Ver-
Langerungsprint 46131 auf Basisprint einsetzen und Ein-
schub aufstecken. :
a Gerdt einschalten
ws Ruhestrom-Einstellungen sind bei Erreichen der Betriebs—
temperatur, ca. 10 Minuten nach Einschalten des Gerates,
vorzunehmen.
4.5.1 Ruhestrom
a Millivoltmeter an Uber R134 anschliessen.
ae Mit Trimmpotentiometer R125 auf eine Spannungsanzeige
am Voltmeter von 7mV +2mV einstellen.
a Millivoltmeter Uber R234 anschliessen.
a Mit Trimmpotentiometer R225 auf eine Spannungsanzeige
am Voltmeter von 7mV +2mV einstellen.

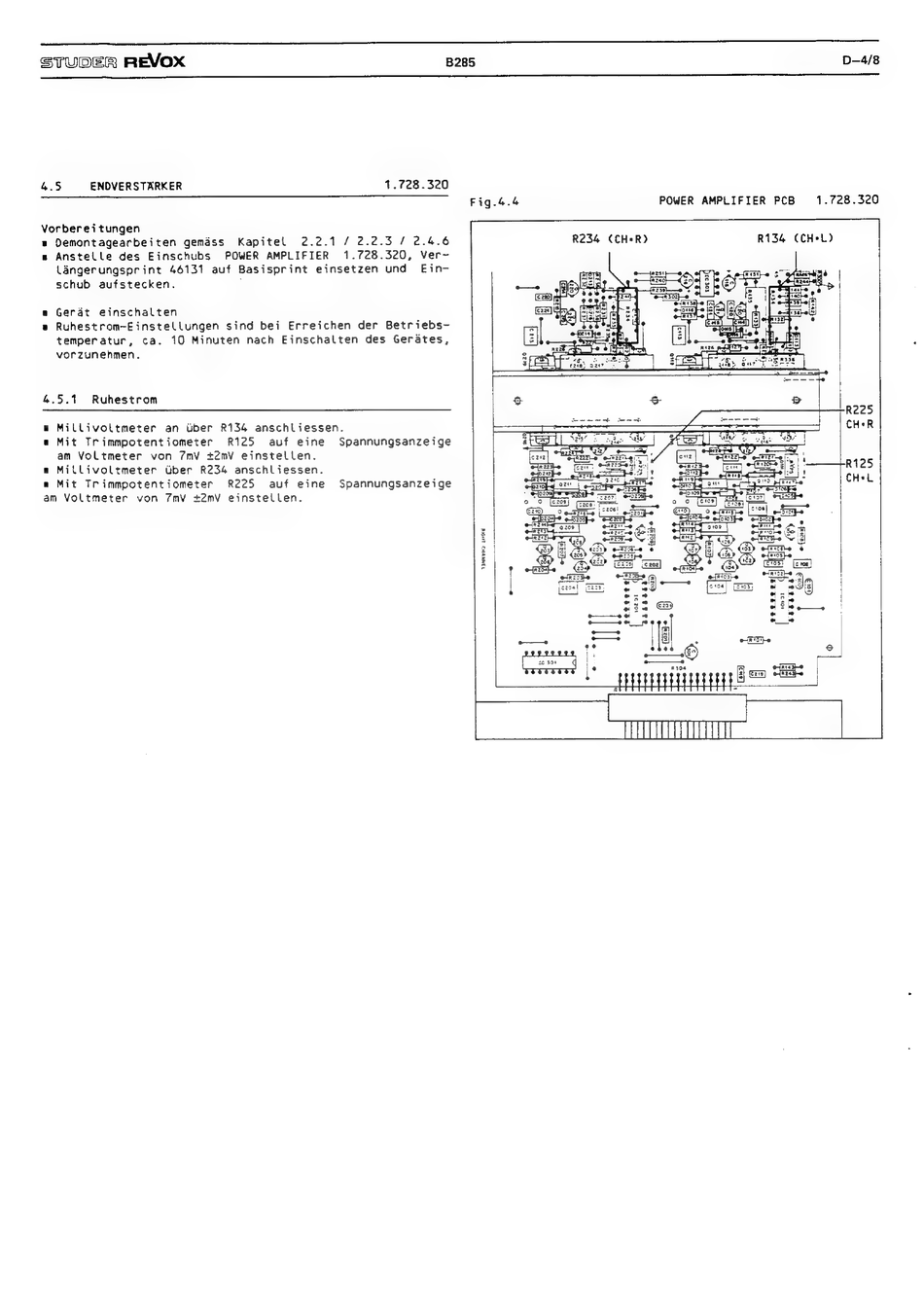

Fig.4.4
R234 (CHR)
POWER
D—4/8
AMPLIFIER PCB 1.728.320
R134 (CH*L)
