STUDER REVOX
B285 / B286 D-—4/2
4.2 FM TUNER / HF-TEIL {[-AM] 1.728.260
C+AM]) 1.728.265

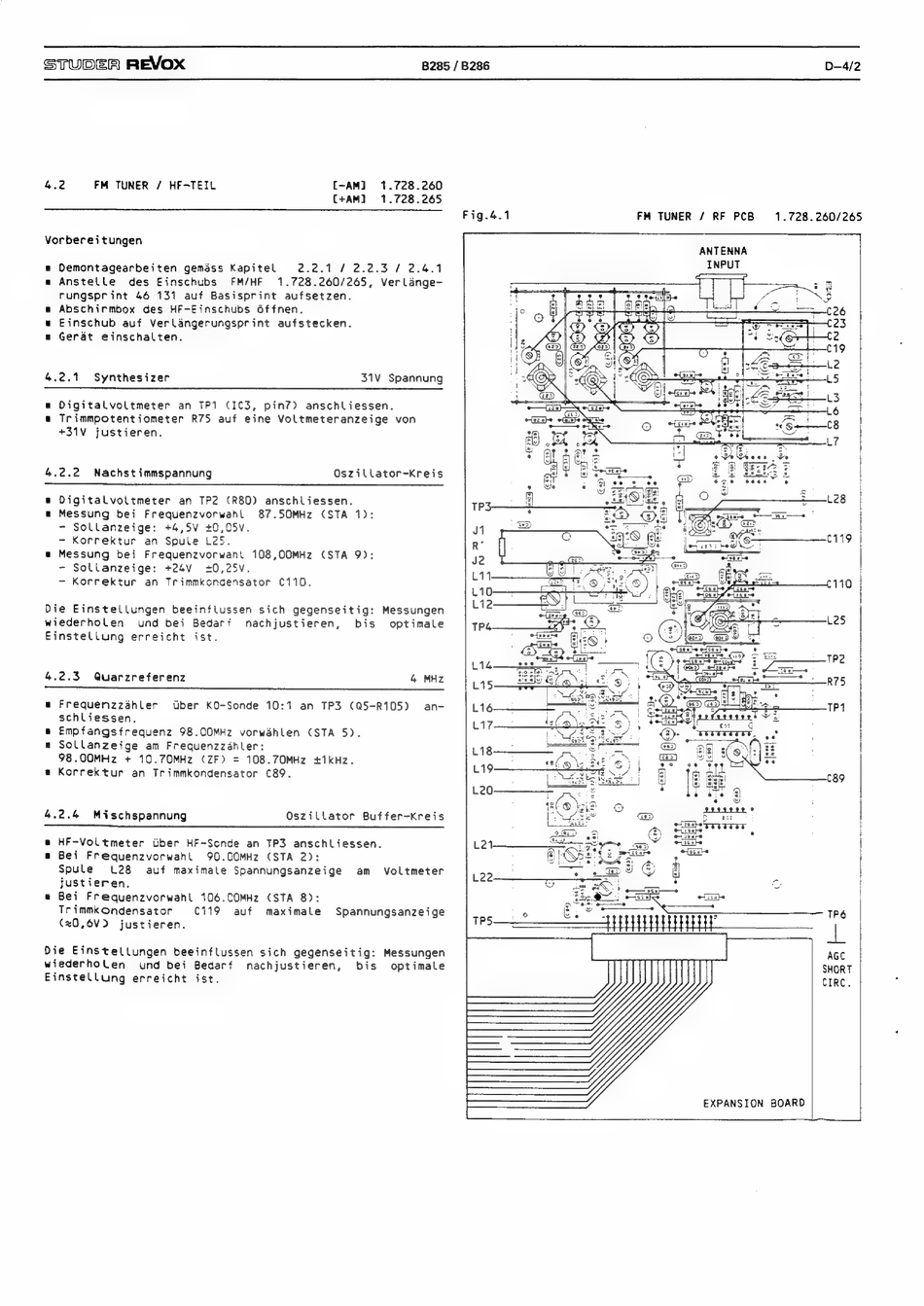

Fig.4.1 FM TUNER / RF PCB) 1.728.260/265
Vorberejtungen
a Demontagearbeiten gemass Kapitel 2.2.1 / 2.2.3 / 2.4.1
mw Anstelle des Einschubs FM/HF 1.728.260/265, Verlange-
rungsprint 46 131 auf Basisprint aufsetzen.
e Abschirmbox des HF-Einschubs 6ffnen.
ws Einschub auf Verlangerungsprint aufstecken.
uw Geradt einschalten.
4.2.1 Synthesizer 31V Spannung
a Digitalvoltmeter an TP1 (I1C3, pin?) anschliessen.
e Trimmpotentiometer R75 auf eine Voltmeteranzeige von
+31V justieren.
4.2.2 Nachst immspannung Osziltator-Kreis
a Digitalvoltmeter an TP2 (R80) anschliessen.
e Messung bei Frequenzvorwanhl 87.5O0MHz (STA 1):
~ Sollanzeige: +4,5V +0,05V.
- Korrektur an Spule L25.
e Messung bei Frequenzvorwant 108,Q0OMHz (STA 9):
- Sollanzeige: +24v +0,25v.
- Korrektur an Trimmkoncensator C110.
Die Einstellungen beeinfiussen sich gegenseitig: Messungen
wiederholen und bei Bedarf nachjustieren, bis optimale
Einstellung erreicht ist.
4.2.3 Quarzreferenz 4 MHZ
ee
ws Empfangsfrequenz 98.00MHz vorwdhlen (STA 5).
a Sollanzeige am Frequenzzahler:
98.QOMHz + 10.70MHz (ZF) = 108.70MHz +1kHz.
a Korrektur an Trimmkondensator C89.
4.2.4 Mischspannung Oszillator Buffer-Kreis
e HF-Voltmeter tber HF-Sonce an TP3 anschliessen.
a Bei Frequenzvorwaht 90.00MHz (STA 2):
Spule 28 auf maximale Spannungsanzeige
justieren.
a Bei Frequenzvorwaht 106.COMHz (STA 8):
Trimmk Oondensator C119 «auf maximale
(s0,6V) justieren.
am Voltmeter
Spannungsanzeige
Die Einstellungen beeinflussen sich gegenseitig: Messungen
wiederholen und bei Bedarf nachjustieren, bis optimale
Einstellung erreicht ist.
ANTENNA
EXPANSION BOARD
