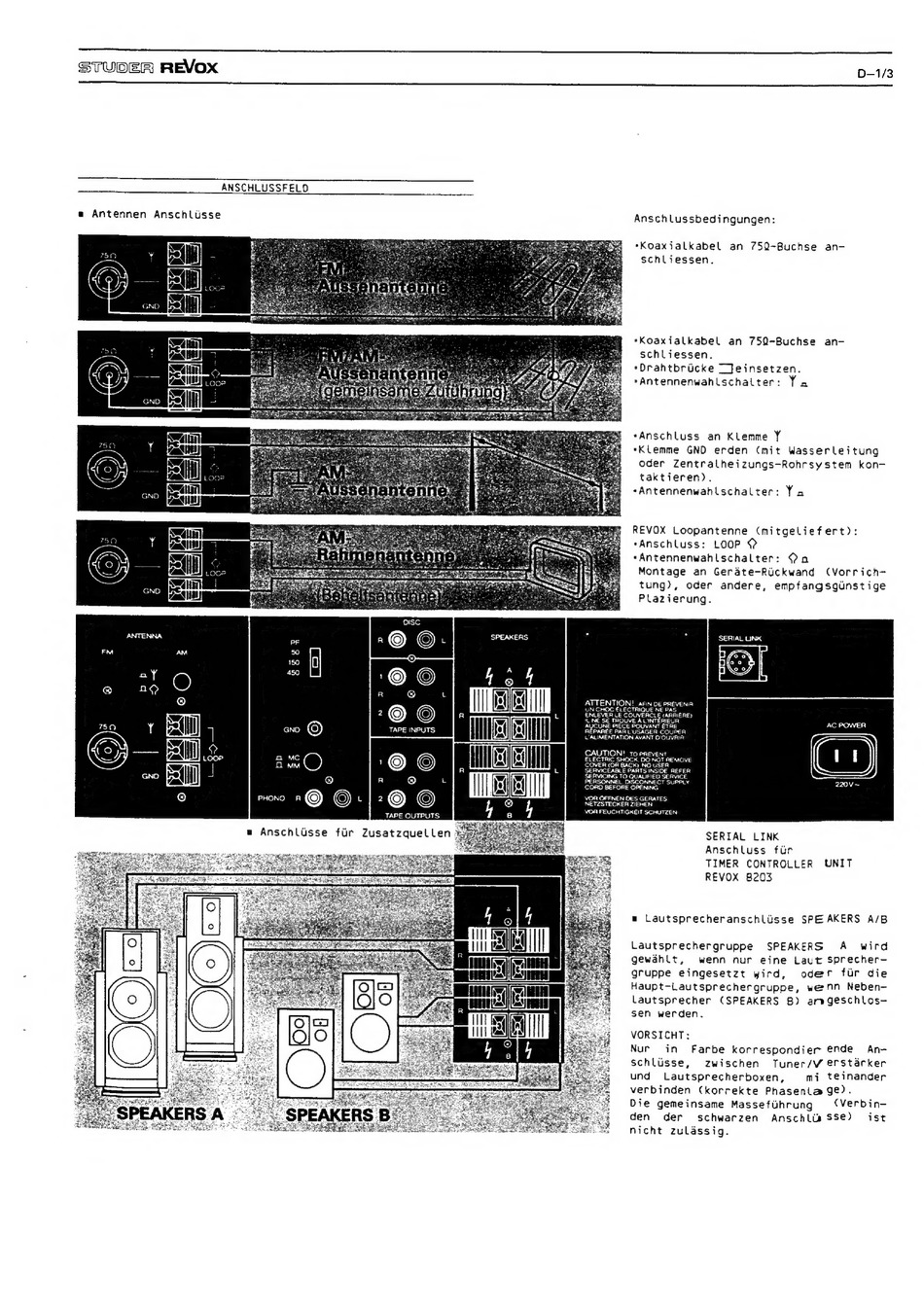

Revox B 285 Serviceanleitung Seite 6

ANSCHLUSSFELO
*Koaxialkabel an 75Q9-Buchse an-
schliessen.
*Koaxialkabel an 75Q-Buchse an-
schliessen.
*Drahtbricke _Jeinsetzen.
*Antennenwahlschatter: Ya
'Anschluss an Klemme Y
*Klemme GND erden (mit Wasserleitung
oder Zentralheizungs-Rohrsystem kon-
taktieren).
*Antennenwahlschalter: Ya
REVOX Loopantenne (mitgeliefert):
*Anschluss: LOOP
"Antennenwahlschalter: Qa
Montage an Geraéte-Rickwand (Vorrich-
tung), oder andere, empfangsgunstige
Plazierung.
SERIAL UNK
ATTENTION! arin DE PREVENIA
UN CHOC ELECTRIQUE NE PAS
(ARRIERE)
RIEUR
AUCUNE PIECE POUVANT ETRE
REPAREE PAR L'USAGER COUPER
C'ALIMENTATION AVANT D'QUVRIR
CAUTION! to prevent
ELECTRIC SHOCK, DO NOT REMOVE
COVER (OR BACK) NO USER
SERVICEABLE PARTS INSIDE REFER
SERVICING TO QUALIFIED SERVICE
PERSONNEL. DISCONNECT SUPPLY
CORD BEFORE OPENING
VOR OFFNEN DES GERATES
NETZSTECKER ZIEHEN
VOR FEUCHTIGKEIT SCHUTZEN
SERIAL LINK
Anschluss fur
TIMER CONTROLLER UNIT
REVOX 8203
a Lautsprecheranschlisse SPEAKERS A/B
Lautsprechergruppe SPEAKERS A_ wird
gewahlt, wenn nur eine Laut sprecher—-
gruppe eingesetzt wird, oder fur die
Haupt-Lautsprechergruppe, wenn Neben-
lautsprecher (SPEAKERS 8) arvgeschlos—
sen werden.
VORSICHT:
Nur in Farbe korrespondier ende An-
schlisse, zwischen Tuner/V erstarker
und Lautsprecherboxen, mi teinander
verbinden (korrekte Phasenla ge).
Die gemeinsame MassefUhrung 'Verbin-
den der schwarzen Anschlis Sse) ist
nicht zulassig.
