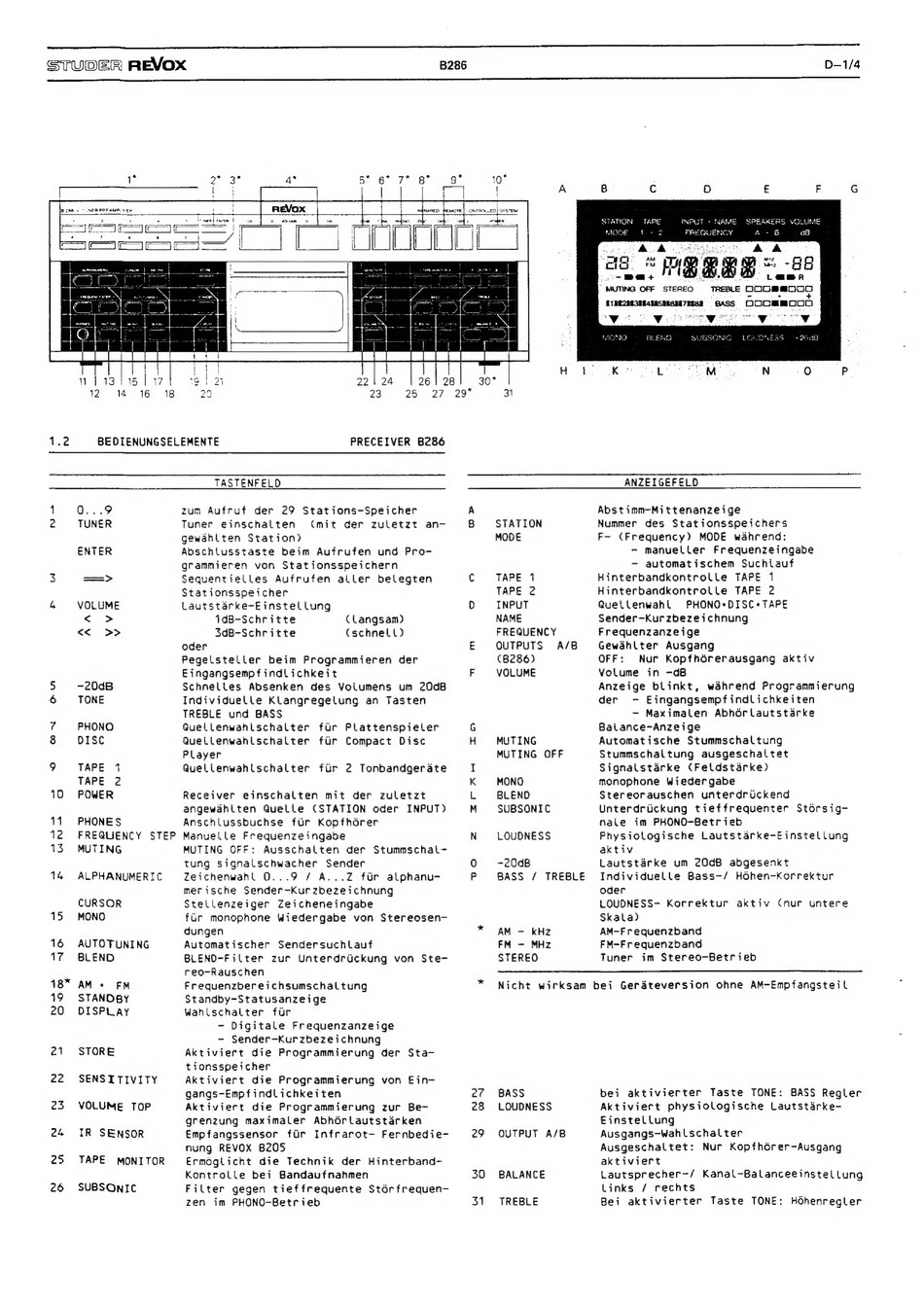

: BEDIENUNGSELEMENTE PRECEIVER B286
TASTENFELD
0...9 zum Aufruf der 29 Stations-Speicher
TUNER Tuner einschalten (mit der zuletzt an-
gewdhlten Station)
ENTER Abschlusstaste beim Aufrufen und Pro-
grammieren von Stationsspeichern
=> Sequentielles Aufrufen aller belegten
Stationsspeicher
VOLUME Lautstarke-Einstellung
< > 1dB-Schritte Clangsam)
<< >> 3dB-Schritte (schnell)
oder
Pegelsteller beim Programmieren der
Eingangsempfindlichkeit
-20dB Schnelles Absenken des Volumens um 20dB
TONE Individuelle Klangregelung an Tasten
TREBLE und BASS
PHONO Quellenwanlschalter fur Plattenspietler
OIsc Quellenwahlschalter fur Compact Disc
Player
TAPE 1 Quellenwahlschalter fiir 2 Tonbandgerate
TAPE 2
POWER Receiver einschalten mit der zuletzt
angewahlten Quelle (STATION oder INPUT)
PHONES Anschlussbuchse fur Kopfhorer
FREQUENCY STEP Manuelle Frequenzeingabe
MUTING MUTING OFF: Ausschalten der Stummschal-
tung signalschwacher Sender
ALPHANUMERIC Zeichenwahl 0...9 / A...2 fiir alphanu-
merische Sender~Kurzbezeichnung
CURSOR Stetlenzeiger Zeicheneingabe
MONO fir monophone Wiedergabe von Stereosen-
dungen
AUTO TUNING Automatischer SendersuchLlauf
BLEND BLEND-Filter zur Unterdrickung von Ste-
reo-Rauschen
AM + FM Frequenzbereichsumschaltung
STANDBY Standby~Statusanzeige
DISPLAY Wahlschalter fir
- Digitale Frequenzanzeige
- Sender-Kurzbezeichnung
STORE Aktiviert die Programmierung der Sta-
tionsspeicher
SENSITIVITY Aktiviert die Programmierung von Ein-
gangs-Empfindlichkeiten
VOLUME TOP Aktiviert die Programmierung zur Be-
grenzung maximaler Abhortautstarken
IR SENSOR Empfangssensor flr Infrarot- Fernbedie-
nung REVOX B205
TAPE MONITOR Ermdglicht die Technik der Hinterband-
Kontrolle bei Bandaufnahmen
SUBSONIC Filter gegen tieffrequente Stérfrequen-
zen im PHONO-Betrieb
ZzrnrAw rio
vod
27
29
30
31
STATION
MODE
TAPE 1
TAPE 2
INPUT
NAME
FREQUENCY
QUTPUTS A/B
(B286)
VOLUME
MUTING
MUTING OFF
MONO
BLEND
SUBSONIC
LOUDNESS
~20dB
BASS / TREBLE
AM - kHz
FM - MHZ
STEREO
NAME SPEAKERS VOLUME
~*~. 0B
A
AM
FM
ASS a dk
RR ee
MUTING OFF STEREO TREBLE COG Sesno0
EVSE2QBESRE4SISRIGHI7EESR 6BASS COCmROOO
ANZEIGEFELD
Abstimm-Mittenanzeige
Nummer des Stationsspeichers
F-— (Frequency) MODE wahrend:
- manueller Frequenzeingabe
- automatischem Suchlauf
Hinterbandkontrolle TAPE 1
Hinterbandkontrolle TAPE 2
Quetlenwahl PHONO=DISC+TAPE
Sender-Kurzbezeichnung
Frequenzanzeige
Gewahlter Ausgang
OFF: Nur Kopfh6rerausgang aktiv
Volume in -dB
Anzeige blinkt, wahrend Programmierung
der -—- Eingangsempfindlichkeiten
- Maximalen Abhoérlautstarke
Balance-Anzeige
Automatische Stummschaltung
Stummschaltung ausgeschaltet
Signalstarke (Feldstarke)
monophone Wiedergabe
Stereorauschen unterdrickend
Unterdrickung tieffrequenter Stérsig-
nale im PHONO-Betrieb
Physiologische Lautstarke-Einstellung
aktiv
Lautstarke um 20dB abgesenkt
Individuelle Bass-/ Hohen-Korrektur
oder
LOUDNESS- Korrektur aktiv (nur untere
Skala)
AM-Frequenzband
FM~Frequenzband
Tuner im Stereo-Betrieb
Nicht wirksam bei Gerateversion ohne AM-Empfangsteil
BASS
LOUDNESS
QUTPUT A/B
BALANCE
TREBLE
bei aktivierter Taste TONE: BASS Regler
Aktiviert physiologische Lautstarke-
Einstellung
Ausgangs-Wahlschalter
Ausgeschaltet: Nur Kopfhérer-Ausgang
aktiviert
Lautsprecher-/ Kanal-Balanceeinstellung
Links / rechts
Bei aktivierter Taste TONE: Hdéhenregler
