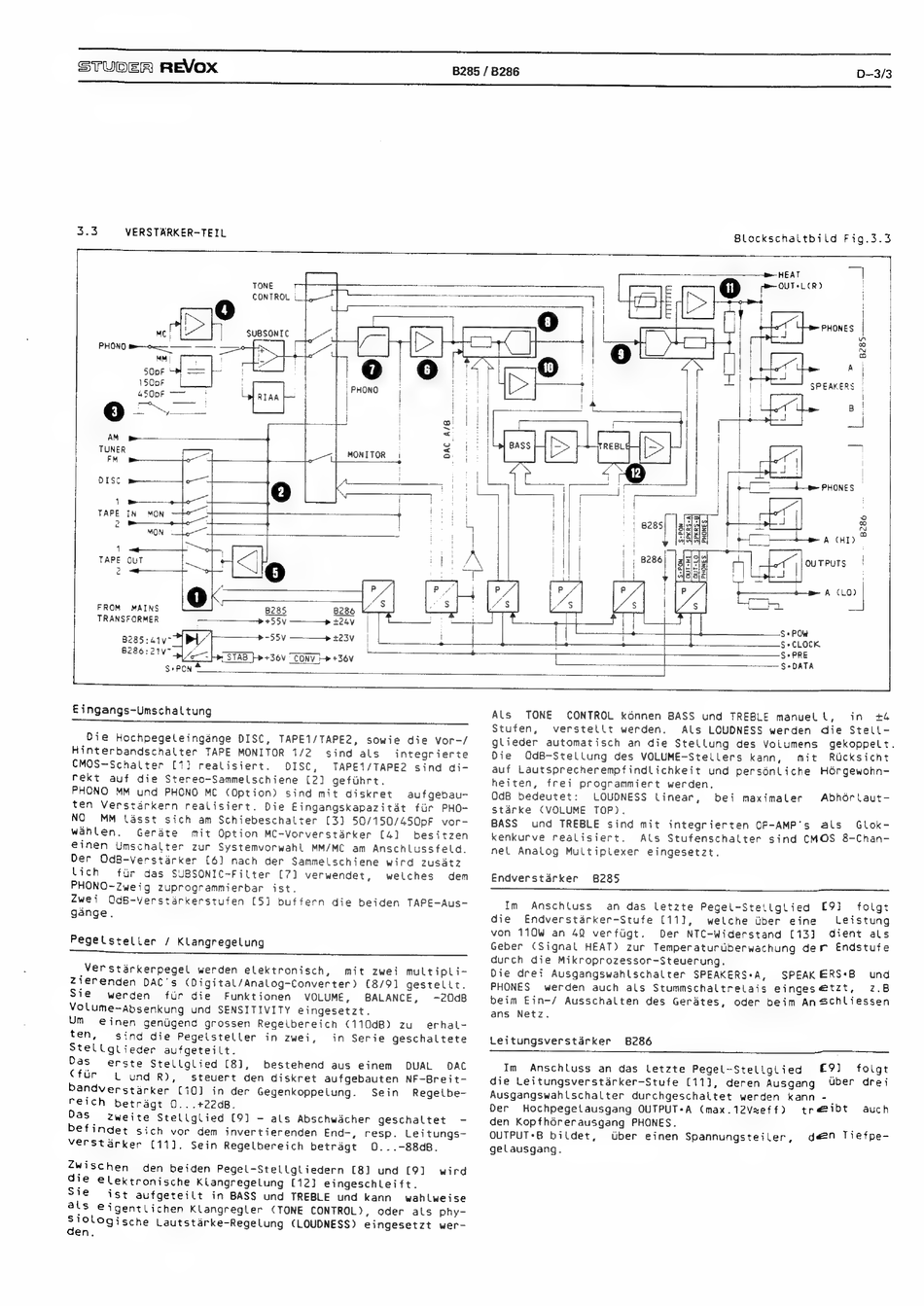

Revox B 285 Serviceanleitung Seite 16

STUDER REVOX
B285 / B286
D-3/3
Pegelsteller / Klangregelung
Verstarkerpegel werden elektronisch, mit zwei multipli-
zierenden
DAC's (Digital/Analog-Converter)
(8/91 gestellt
Sie werden
fir die Funktionen
VOLUME,
BALANCE, -20dB
Volume-Absenkung
und
SENSITIVITY
eingesetzt.
erhat-
in Serie geschaltete
wird
glieder automatisch an die Stellung des Volumens gekoppelt.
Die OdB-Stellung des VOLUME-Stellers kann, mit RUcksicht
auf Lautsprecherempfindlichkeit und persénliche Horgewohn-
heiten, frei programmiert werden.
OdB bedeutet: LOUDNESS Linear,
starke (VOLUME TOP).
BASS und TREBLE sind mit integrierten OP-AMP's als Glok-
kenkurve realisiert. Als Stufenschalter sind CMOS 8-Chan-
nel Analog Muitiplexer eingesetzt.
bei maximaler Abhdortaut-
Endverstarker 8285
Im Anschtuss an das letzte Pegel-Steltglied £91] folgt
die Endverstarker-Stufe
[11], welche
Uber eine Leistung
von 110W an 4Q verfiigt. Der NTC-Widerstand [13] dient als
Geber (Signal HEAT) zur Temperaturuberwachung der Endstufe
durch die Mikroprozessor-Steuerung.
Die drei Ausgangswahlschalter SPEAKERS:A, SPEAK ERS*B und
PHONES werden
auch als Stummschaltrelais
eingesetzt,
2.8
beim Ein-/ Ausschalten des Gerdtes, oder beim Anschliessen
ans Netz.
Leitungsverstarker B286
Im Anschluss an das letzte Pegel-Stellglied £91] folgt
die Leitungsverstarker-Stufe
(113, deren Ausgang
Uber drei
Ausgangswahlschalter durchgeschaLtet werden kann af
Der
Hochpegelausgang OUTPUT+A
(max.12Vxeff)
tre@ibt auch
den Kopfhérerausgang PHONES.
OUTPUT+B
bildet, Uber
einen Spannungsteiler,
de«2n Tiefpe-
gelausgang.
