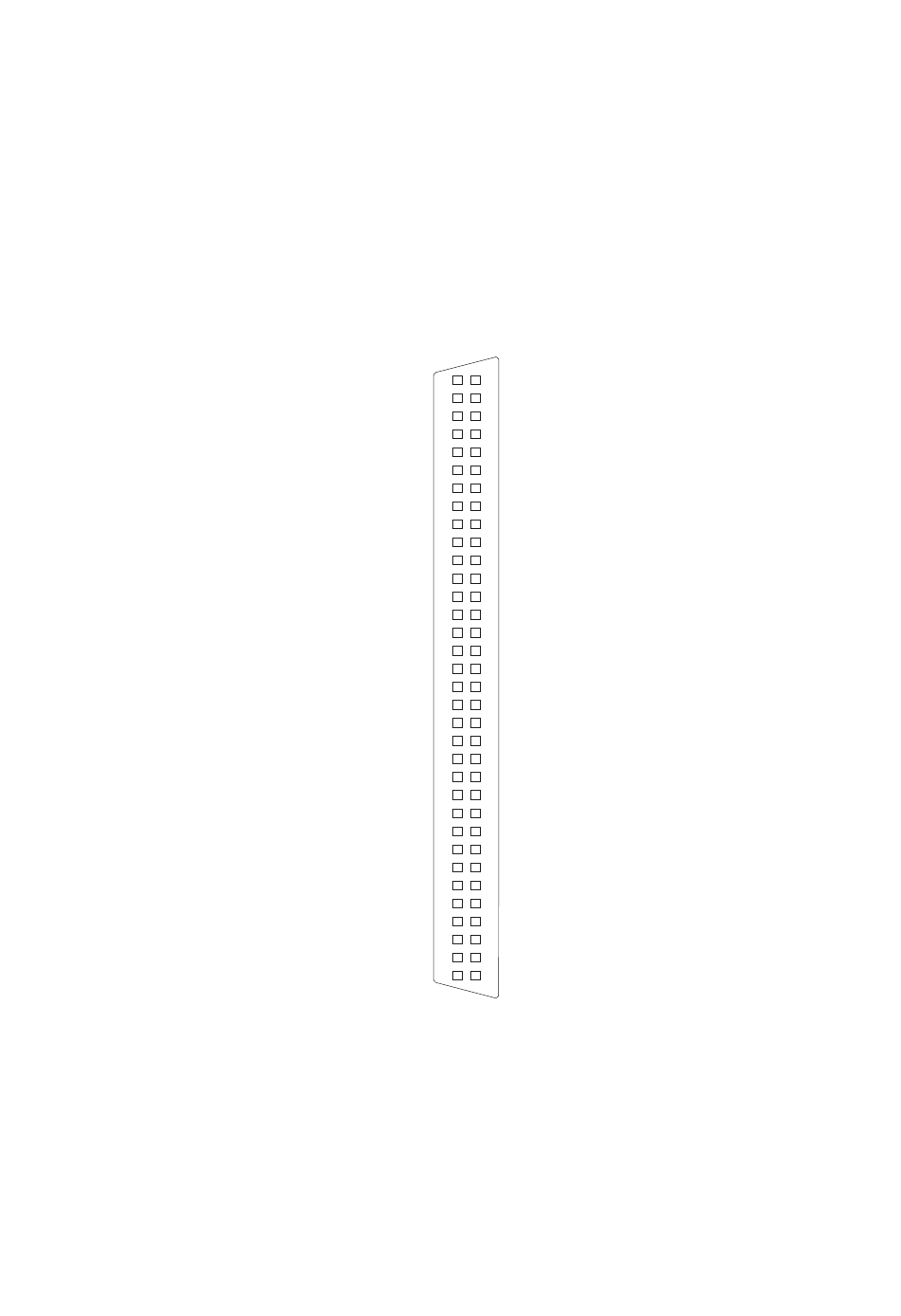

3.3 Steckerbelegung von CN2
Vcc:
Interne Versorgungsspannung (+ 5V) des Rechners (nur durch Einlöten eines Widerstan-
des an B21). Hier niemals eine externe Spannung anlegen.
GND:
Masse des Rechners (nur durch Einlöten eines Widerstandes an B22)
OPTOIO-PCI32
© 2002-2011 by Messcomp Datentechnik GmbH
STANDARD
GND
Vcc
68
34
GND
Vcc
67
33
IN31-
IN31+
66
32
IN30-
IN30+
65
31
IN29-
IN29+
64
30
IN28-
IN28+
63
29
IN27-
IN27+
62
28
IN26-
IN26+
61
27
IN25-
IN25+
60
26
IN24-
IN24+
59
25
IN23-
IN23+
58
24
IN22-
IN22+
57
23
IN21-
IN21+
56
22
IN20-
IN20+
55
21
IN19-
IN19+
54
20
IN18-
IN18+
53
19
IN17-
IN17+
52
18
IN16-
IN16+
51
17
IN15-
IN15+
50
16
IN14-
IN14+
49
15
IN13-
IN13+
48
14
IN12-
IN12+
47
13
IN11-
IN11+
46
12
IN10-
IN10+
45
11
IN09-
IN09+
44
10
IN08-
IN08+
43
9
IN07-
IN07+
42
8
IN06-
IN06+
41
7
IN05-
IN05+
40
6
IN04-
IN04+
39
5
IN03-
IN03+
38
4
IN02-
IN02+
37
3
IN01-
IN01+
36
2
IN00-
IN00+
35
1
wasco
®
DV05
9
