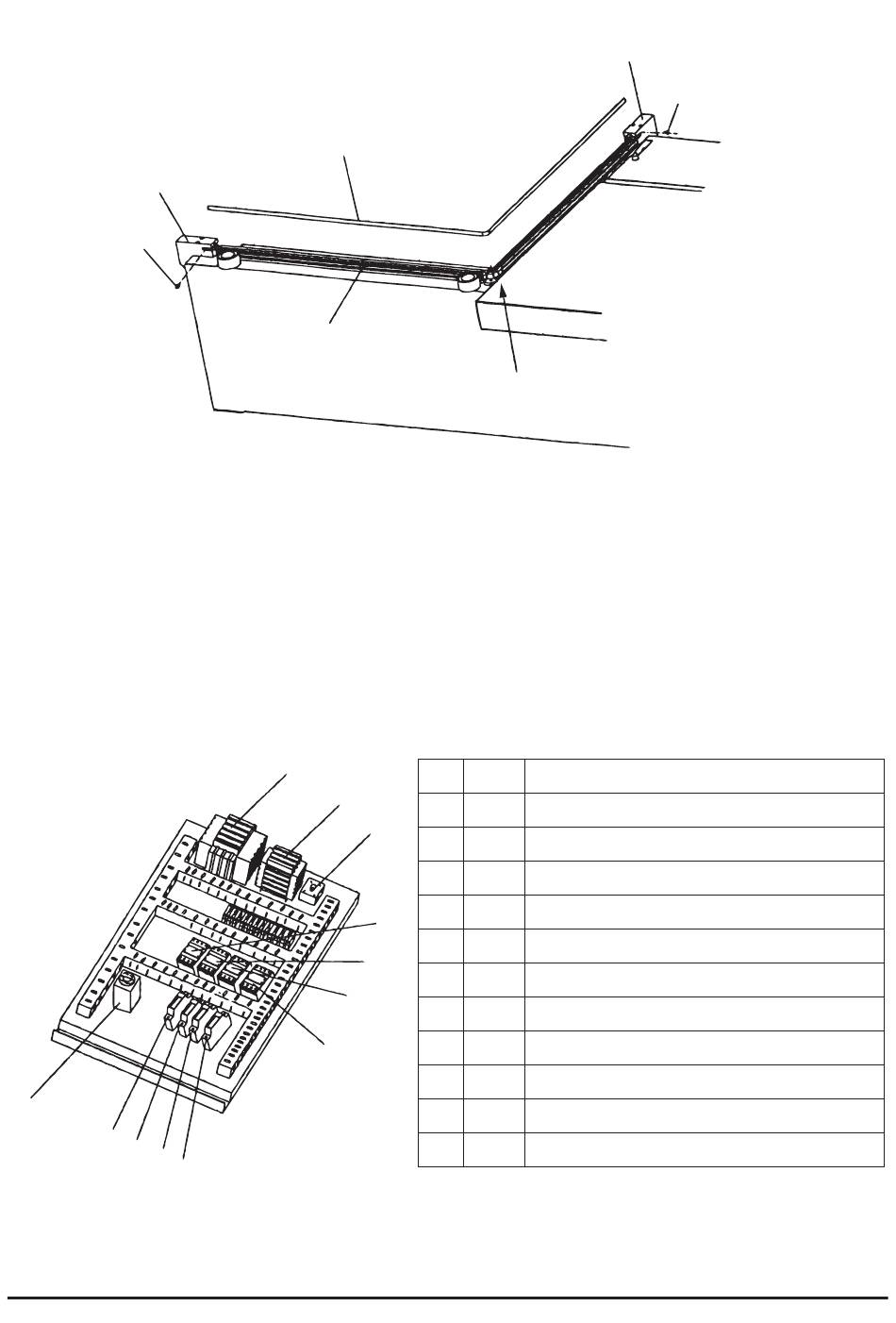

5.4. Schweißdraht tauschen
Halteklammer
Halteschraube
Um den Schweißdraht zu tauschen gehen sie wie folgt vor:
• Öffnen Sie die 3 Halteschrauben des Schweißdrahtes.
• Ziehen Sie den Schweißdraht an der 90° Biegung mittels Zange vorsichtig aus der
Keramikaufnahme. Im Anschluß kann der Schweißdraht leicht aus den Halteklammern
gezogen werden.
• Schieben Sie den neuen Schweißdraht in beide Halteklammern.
• Fixieren Sie eine Halteschraube einer beliebigen Halteklammer.
• Drücken Sie nun den Schweißdraht in die Keramikaufnahme und fixieren Sie im An-
schluß die beiden anderen Halteschrauben.
Damit ist der Tausch des Schweißdrahtes abgeschlossen.
5.5. Darstellung der Elektrokomponenten
3
4
5
6
14
Schweissdraht
Keramikaufnahme
12
2
11
7
Halteschraube
1
V1
2
T2
1
3
KT2
4
FU1
5
FU2
8
6
FU3
9
7
FU4
10
8
KM1 Schütz Schweisseinheit
9
KM2 Schütz Heizstab
10 KM3 Schütz Gebläsemotor
11 KM4 Schütz Haubenhaltemagnet
12 T1
Halteklammer
Halteschraube
Gleichrichter Haltemagnet
Transformator Haltemagnet
ANV Zeitrelais Abkühlung
Sicherung Schweisseinheit 16A
Sicherung Heizstab 20A
Sicherung Gebläsemotor 2A
Sicherung Elektromagnet 2A
Transformator Schweisseinheit
