13.4 Omschrijving van de werking

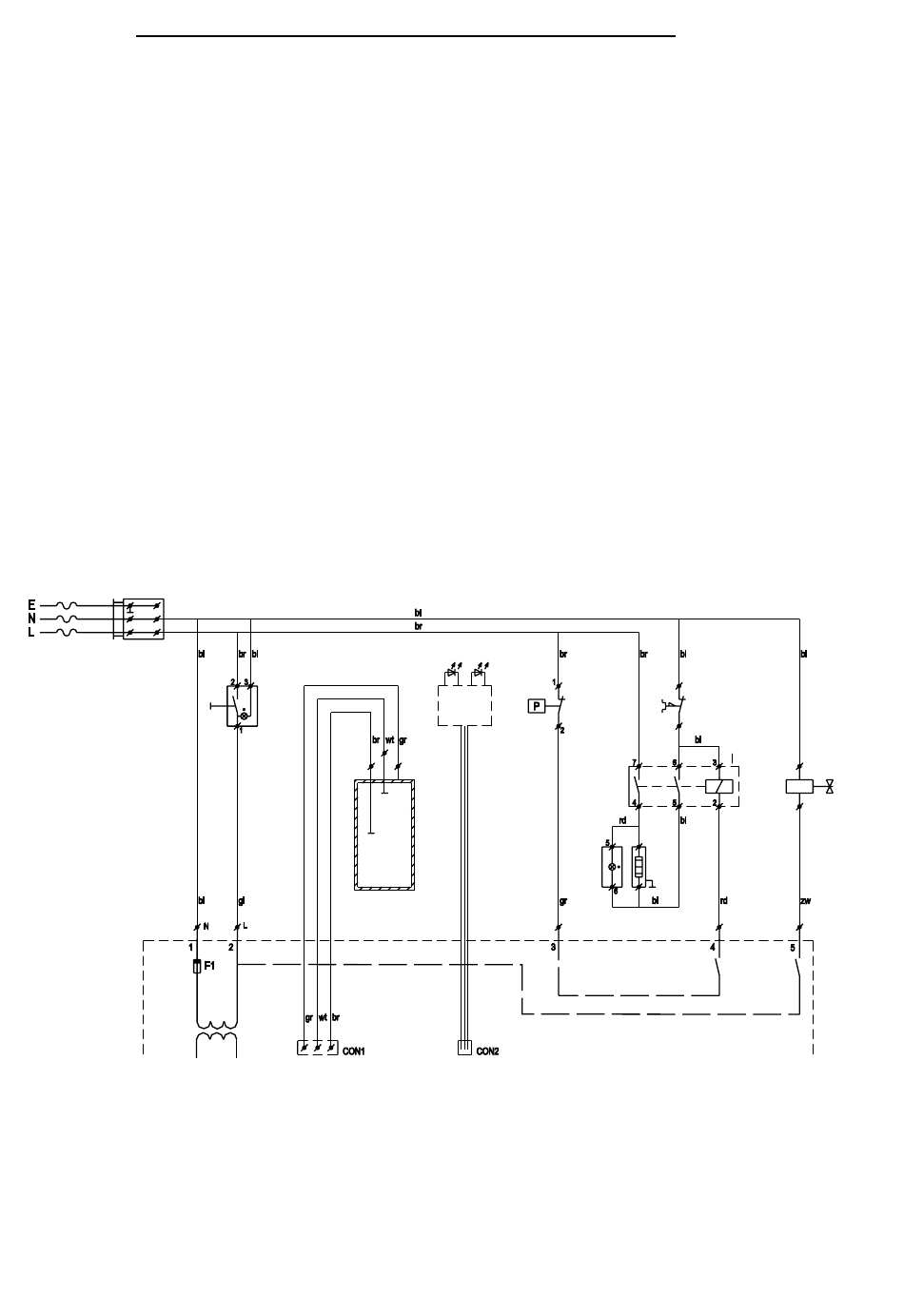

(zie Stroomkringdiagram S30037 en fig. 4)
1. Met de Schakelaar S1 wordt de besturing voorzien van spanning.
2. Is de stoomketel nog leeg, dan laat de meest linkse printrelais RL1 het Magneetventiel Y1 de
stoomketel vullen (de rode LED brandt).
3. Raakt het waterniveau de minimum-electrode R1, dan schakelt het rechter printrelais RL2
het Magneetschakelaar K1 in, die op zijn beurt het verwarmings element E3 van spanning
voorziet (de rode LED dooft en groen gaat branden). Das Füllen des Kessels wird fortgesetzt.
4. Raakt het waterniveau de maximum electrode R2, dan stopt het magneetventiel met vullen
(met een kleine vertraging).
5. De verwarming warmt de stoomketel op en bouwt stoomdruk op. Heeft de overdruk ca. 0,6 bar
bereikt verbreekt het contact van de drukschakelaar S2, hierdoor verbreekt de fase die naar
aansluiting 3 van de print loopt. De verwarming E3 wordt uitgeschakeld, let op, niet doordat
het printrelais RL2 uitgeschakeld maar doordat het printrelais-contact geen fase meer
doorkrijgt via de drukschakelaar S2!
6. Daalt de werkdruk in de stoomketel door afkoeling of door afname van stoom of water,
schakelt de drukschakelaar S2 weer in waardoor het verwarmingselement E3 weer gaat
verwarmen.
7. Als de maximum electrode R2 geen waterniveau detecteert vult het magneetventiel Y1 de
stoomketel alleen bij als de verwarming uitgeschakeld is! Deze "voorkeurschakeling" zorgt
ervoor dat de werkdruk van de stoomketel zo optimaal mogelijk blijft.
WKS
S1
R2
R1
S2
8
Service bijlage
K1
E3
RL2
RL1
Y1
