Bedienelemente

M
A
H
Betriebsarttaste Trinkwasser (M)
Zum Einschalten der Trinkwasserberei-
tung. (Balken im Display unter Wasser-
hahn)
Betriebsarttaste Heizkreis(e) (I)
Zur Einstellung 4 verschiedener Hei-
zungsbetriebsarten:
Auto Uhr: Automatikbetrieb nach Zeit-
programm
Sonne 24 h: Heizen auf Komfortsollwert
Mond 24 h: Heizen auf Reduziertwert
Schutzbetr.: Heizung ausgeschaltet,
Frostschutz in Funktion
Display (L)
Infotaste (G)
Abruf folgender Informationen ohne
Einfluss auf die Regelung:
Temperaturen, Betriebszustand Hei-
zung/Trinkwasser, Fehlermeldungen
Raumtemperatur- Regulierknopf (C)
•
Zur Veränderung der Raumkomfort-
temperatur
•
mit diesem Drehknopf können bei der
Programmierung Einstellungen ange-
wählt und verändert werden.
B C D E
Bestätigungstaste OK (D)
Rücksprungtaste ESC (B)
diese beiden Tasten werden zusam-
men mit dem großen Drehknopf - + für
die Programmierung und Konfigurie-
rung der Regelung benötigt. Einstellun-
gen, die nicht mit den Bedienelementen
bedienbar sind, werden durch Program-
mierung wahrgenommen.
Durch Drücken der Taste ESC gelan-
gen Sie jeweils einen Schritt zurück,
verstellte Werte werden dabei nicht
übernommen.
Um in die nächste Bedienebene zu
kommen oder veränderte Werte zu
speichern, wird die OK –Taste gedrückt
Handbetrieb- Funktionstaste (E)
Durch Drücken der Taste befindet sich
der Regler im Handbetrieb, alle Pum-
pen laufen, der Mischer wird nicht mehr
angesteuert, der Brenner wird auf 60°C
geregelt. (Anzeige durch Schrauben-
schlüssel-Symbol)
I
L
G
F

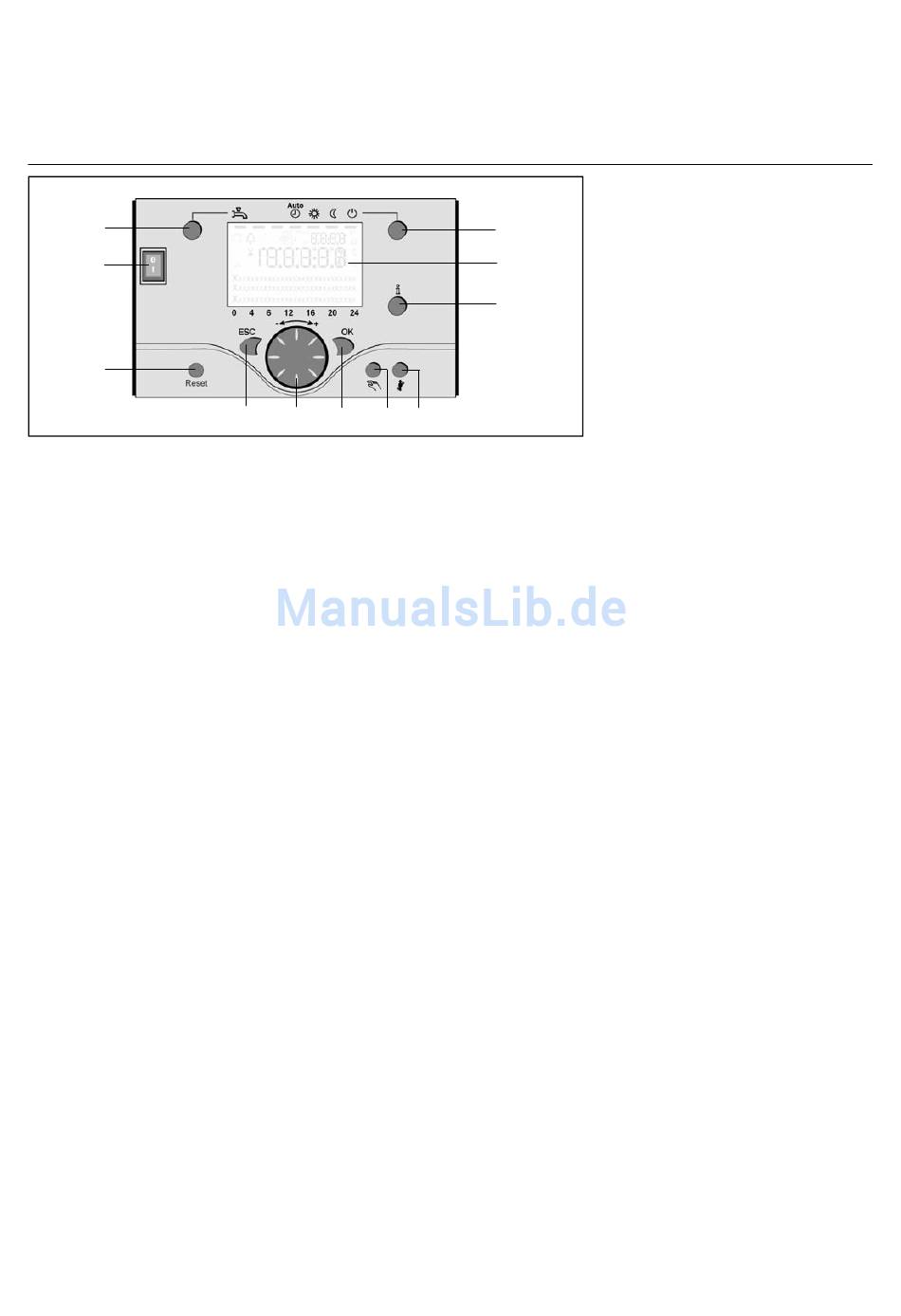

Legende:
A Ein/Aus Schalter
B Rücksprungtaste (ESC)
C Raumtemperatur- Regulierknopf
D Bestätigungstaste (OK)
E Handbetrieb- Funktionstaste
F Schornsteinfeger-Funktionstaste
G Infotaste
H Reset Taste
I Betriebsarttaste Heizkreis(e)
L Display
M Betriebsarttaste Trinkwasser
Schornsteinfeger-Funktionstaste (F)
Durch kurzes Drücken der Taste geht der
Kessel in den Betriebszustand für die
Emissionsmessung, durch erneutes
Drücken der Taste bzw. automatisch
nach 15 Minuten wird diese Funktion
wieder deaktiviert (Anzeige durch
Schraubenschlüssel-Symbol).
Bedienung nur durch Schornsteinfeger!
Reset Taste (H)
Durch kurzes Drücken der Taste wird
die Verriegelung des Brenners aufgeho-
ben.
Ein/Aus Schalter (A)
Stellung 0:
Gesamtes Gerät und am Gerät ange-
schlossene elektrische Komponenten
sind stromlos. Der Frostschutz ist nicht
gewährleistet.
Stellung I
Das Gerät und am Gerät ange-
schlossene Komponenten sind betriebs-
bereit.
