Matrix MABR1 Bedienungsanleitung Seite 11

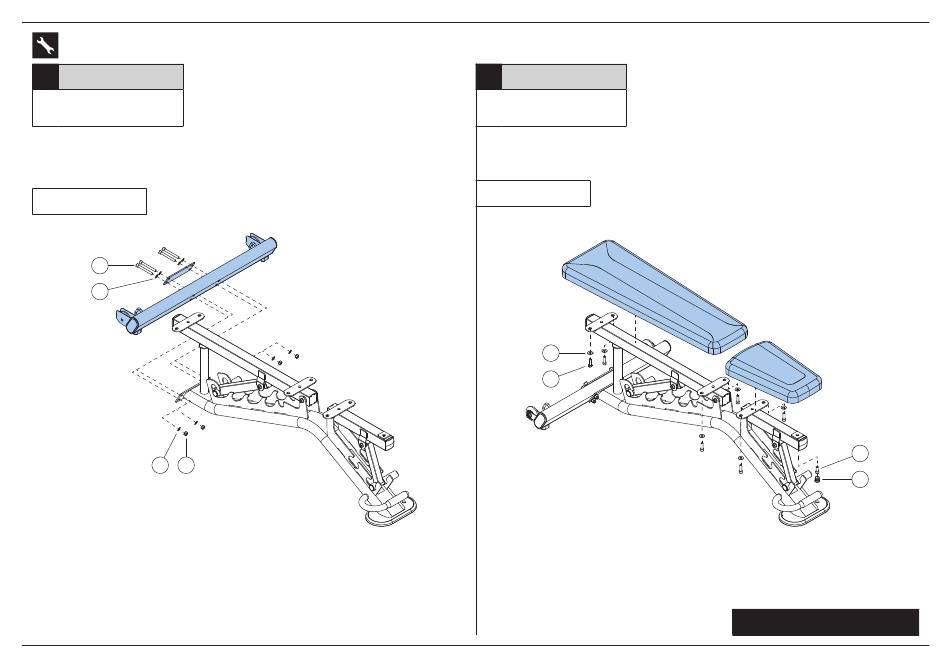

MONTAGE
1
Hardware Aantal
A Bout (M10x75L) 4
B Vlakke sluitring (M10) 8
C Moer (M10) 4
Aanhaalmoment
30 Nm / 22 ft-lb
A
B
B C
NEDERLANDS
2
Hardware Aantal
D Bout (M10x25L) 7
B Vlakke sluitring (M10) 6
E Boutdop 1
Aanhaalmoment
20 Nm / 15 ft-lb
B
D
11
D
E
MONTAGE VOLTOOID
