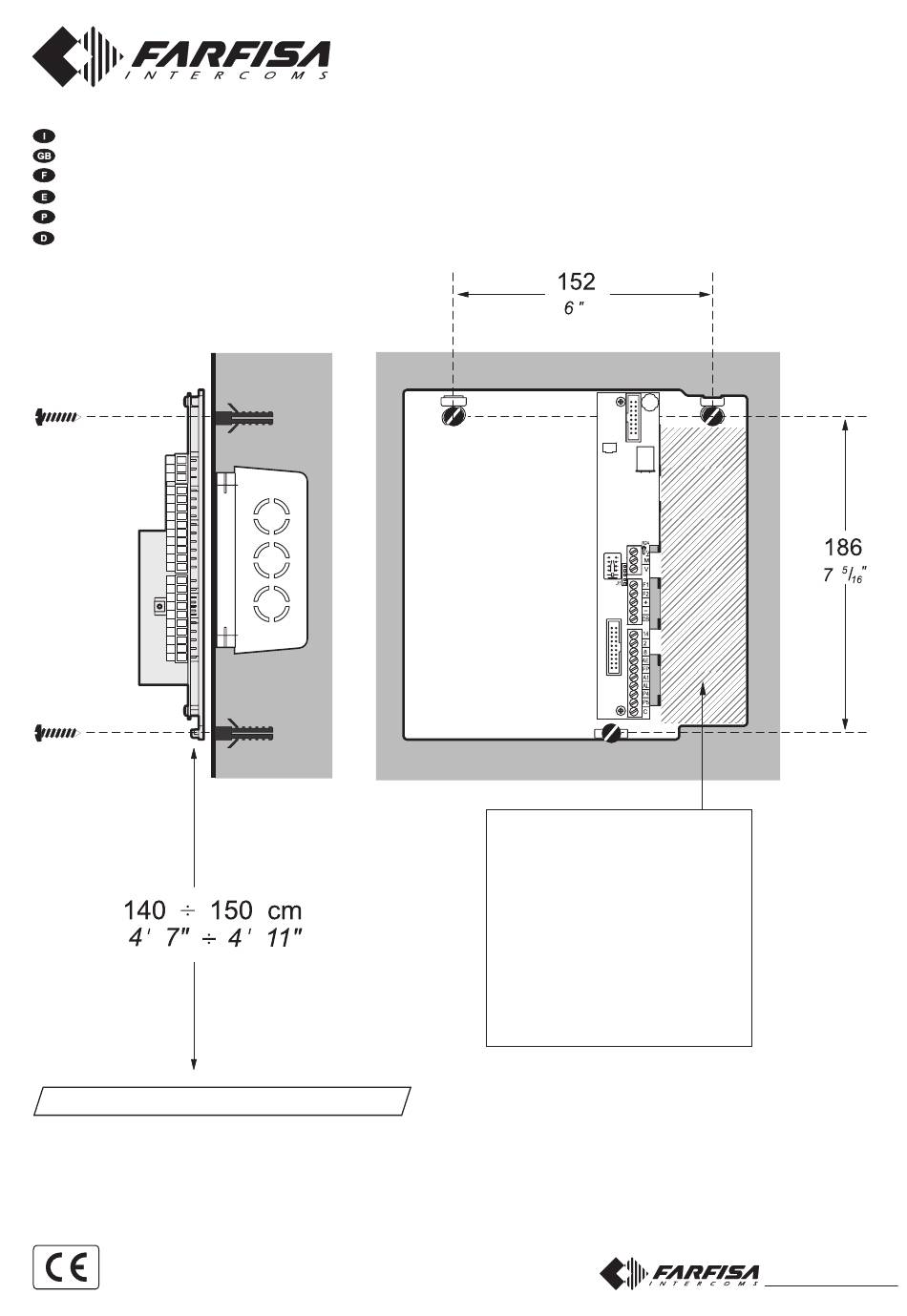

STAFFA DI FISSAGGIO PER VIDEOCITOFONI EXHITO E SISTEMA DIGITALE FN4000
WALL BRACKET FOR EXHITO VIDEOINTERCOMS AND DIGITAL SYSTEM FN4000
SUPPORT DE FIXATION POUR VIDEOPHONES EXHITO ET SYSTÈME DIGITAL FN4000
SOPORTE DE FIJACION PARA VIDEOPORTEROS EXHITO Y SISTEMA DIGITAL FN4000
SUPORTE DE FIXAÇÃO PARA VIDEO-PORTEIROS EXHITO E SISTEMA DIGITAL FN4000
BEFESTIGUNGSBÜGEL FÜR VIDEOSPRECHGERÄTE EXHITO UND DIGITALSYSTEM FN4000
aaaaaaaaaaaaaa
Mi 2394
- Quest'area deve rimanere libera; sposta-
re eventuali cavi presenti.
- This area has to be free; to move possible
present cables.
- Cette zone doit rester libre; déplacer pré-
sents creux éventuels.
- Este área tiene que quedar libre; despla-
zar eventuales cables presentes.
- Esta área tem que ser livre; mover possí-
veis cabos presentes.
- Diese Fläche muß frei bleiben; eventuell
rücken holt anwesend heraus.
-In caso di parete irregolare non serrare le 3 viti di fissaggio.
-Don't shut the 3 screws of fixing if the wall is irregular.
-En cas de mur irrégulier ne pas serrer les 3 vis de fixation.
-En caso de pared irregular no cerrar los 3 tornillos de fijado.
-Não feche os 3 parafusos de fixar se a parede for irregular.
-Im Falle einer unebenen Wand nicht ziehen Sie die 3 Schrauben.
WB3160DG
Mi 2394
- 1 -
