Betriebsanleitung
Busch-AudioWorld
Pos: 30 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Elektrischer Anschluss @ 21\mod_1328177051724_1.docx @ 138041 @ 3222222222 @ 1
5.4
Elektrischer Anschluss
Pos: 31 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/3. Ebene/A - F/Anschlussklemmen @ 33\mod_1360759155117_1.docx @ 277492 @ 22223 @ 1
5.4.1
Anschlussklemmen
Pos: 32 /#Neustruktur#/Online-Dokumentation (+KNX)/Anschluss/AudioVideo/Anschluss - 8210 @ 22\mod_1332490388090_1.docx @ 205663 @ @ 1

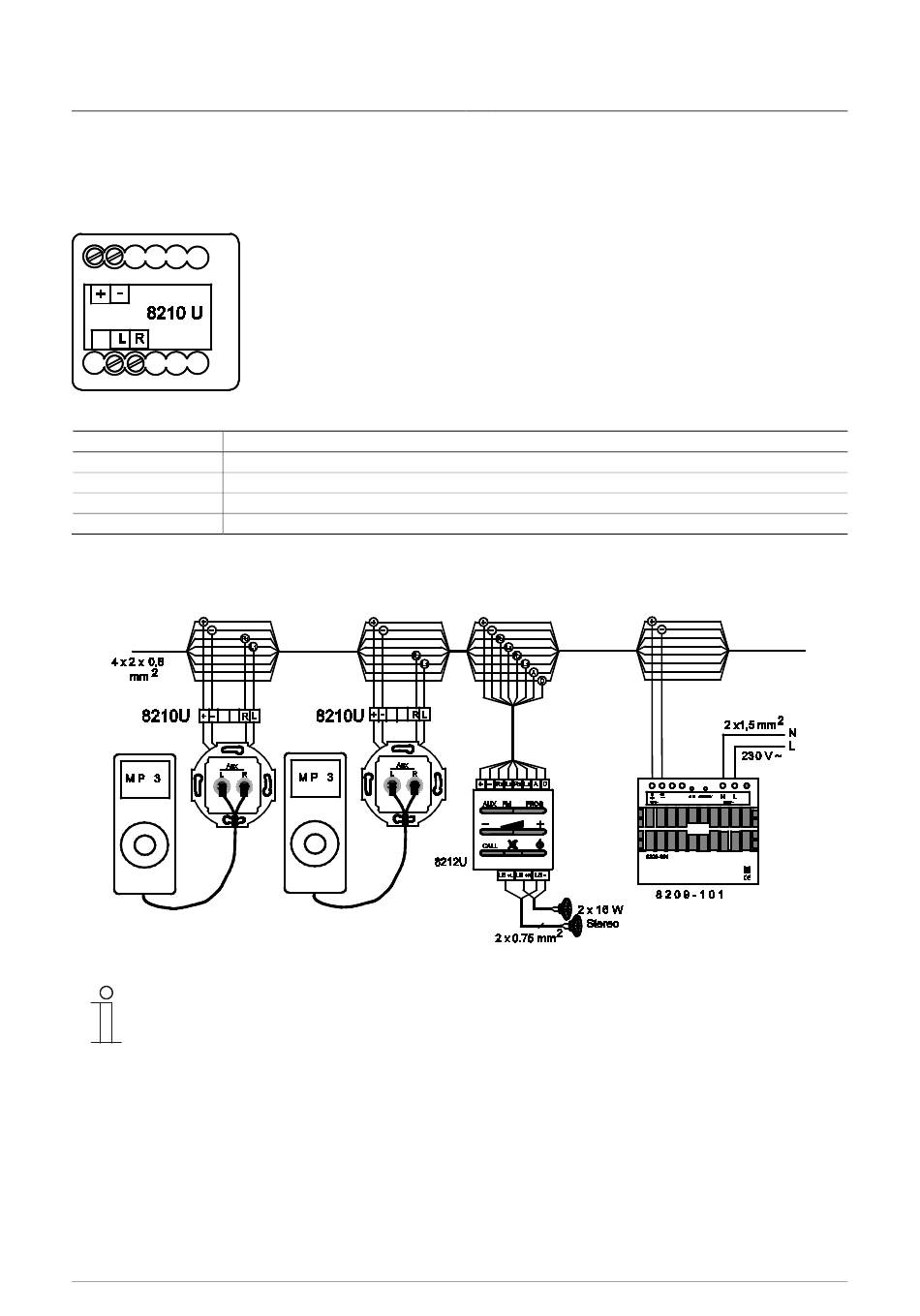

Abb. 2:
Anschluss
Nr.
Belegung
+
lauter
-
leise
L
Linker Kanal
R
Rechter Kanal
Pos: 33 /#Neustruktur#/Online-Dokumentation (+KNX)/Anschluss/AudioVideo/Indstallations-/Indstallations-/ Anschlussmöglichkeiten - 8210 @ 33\mod_1360762225965_1.docx @ 277539 @ 32 @ 1
5.4.2
Installations- / Anschlussmöglichkeiten
Abb. 3:
Anschluss
Hinweis
Bei der Verwendung von 2 Audioeingängen 8210 U erfolgt die Kanalumschaltung am
Verstärker-Einsatz 8211/8212 U mit der AUX/FM-Taste.
Bei Anschluss an eine Zentrale die Klemmen R+ und R- an der RJ45-Dose trennen.
=== Ende der Liste für Textmarke Content ===
Betriebsanleitung | 1373-1-8314
®
Montage und elektrischer
Anschluss
— 7 —
