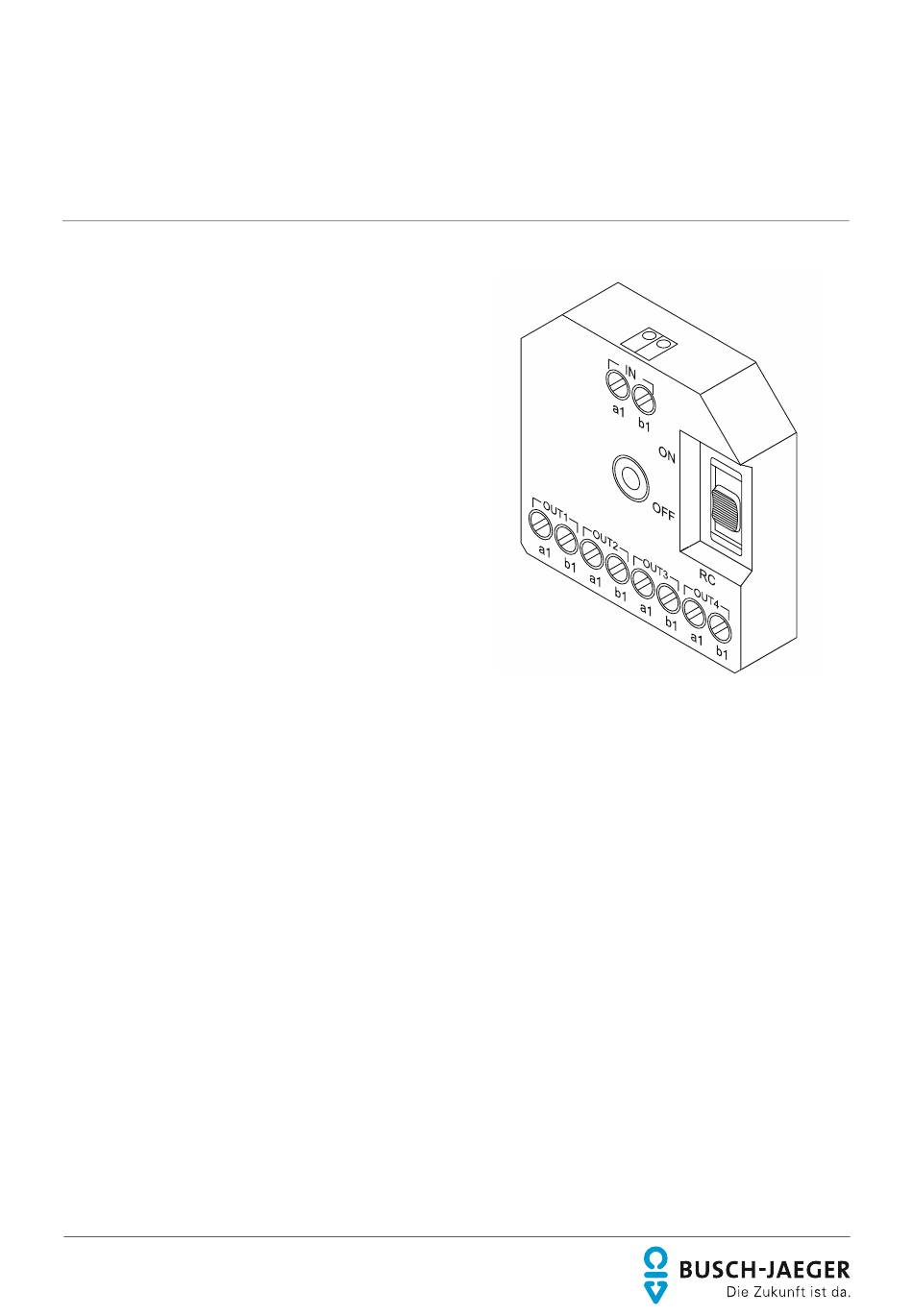

- Seite 1 2CKA001373B9184 │ 30.11.2016 Betriebsanleitung Busch-Welcome ® Aktiver Videoverteiler innen UP 83320/4 U...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Anleitung ............................... 3 Sicherheit ..................................4 Verwendete Hinweise und Symbole ....................... 4 Bestimmungsgemäßer Gebrauch ........................5 Bestimmungswidriger Gebrauch ........................5 Zielgruppe / Qualifikation des Personals ......................6 2.4.1 Bedienung ..............................6 2.4.2 Installation, Inbetriebnahme und Wartung ..................... 6 Sicherheitshinweise ............................ -
Seite 3: Hinweise Zur Anleitung
Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter: www.BUSCH-JAEGER.de... -
Seite 4: Sicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung. Verwendete Hinweise und Symbole Die folgenden Hinweise weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise:... -
Seite 5: Bestimmungsgemäßer Gebrauch
Jede Verwendung, die nicht in siehe Kapitel 2.2 „Bestimmungsgemäßer Gebrauch“ auf Seite 5 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen. Busch-Jaeger haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer oder Betreiber. -
Seite 6: Zielgruppe / Qualifikation Des Personals
Sicherheit Zielgruppe / Qualifikation des Personals 2.4.1 Bedienung Für die Bedienung des Gerätes ist keine spezielle Qualifikation erforderlich. 2.4.2 Installation, Inbetriebnahme und Wartung Die Installation, Inbetriebnahme und Wartung des Geräts darf nur durch dafür ausgebildete Elektrofachkräfte mit entsprechender Qualifikation erfolgen. Die Elektrofachkraft muss das Handbuch gelesen und verstanden haben und den Anweisungen folgen. -
Seite 7: Sicherheitshinweise
Sicherheit Sicherheitshinweise Gefahr – Elektrische Spannung ! Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 100 … 240 V. Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. Arbeiten am 100 …... -
Seite 8: Hinweise Zum Umweltschutz
Hinweise zum Umweltschutz Hinweise zum Umweltschutz Umwelt Denken Sie an den Schutz der Umwelt ! Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. – Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. -
Seite 9: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion Der Videoverteiler mit vier Ausgängen dient zur Verteilung des Videosignals in allen Video- und gemischten Video- / Audiosystemen. Er verteilt das Videosignal auf vier Zweige in einer Steigleitung oder für 4 Steigleitungen. Betriebsanleitung 2CKA001373B9184 │9... -
Seite 10: Technische Daten
Technische Daten Technische Daten Bezeichnung Wert Klemmen eindrähtig: 2 x 0,6 mm … 2 x 1 mm Klemmen feindrähtig: 2 x 0,6 mm … 2 x 0,75 mm Bus-Eingangsspannung: 28 V DC ± 2 V Schutzart: IP 20 Betriebstemperatur: -5 °C … +45 °C Abmessungen (Höhe x Breite x Tiefe): 45 mm x 45 mm x 26 mm Tab.1:... -
Seite 11: Anschluss, Einbau / Montage
Anschluss, Einbau / Montage Anschluss, Einbau / Montage Gefahr – Elektrische Spannung ! Lebensgefahr durch elektrische Spannung in Höhe von 100 … 240 V bei Kurzschluss auf der Kleinspannungsleitung. – Kleinspannungs- und 100 … 240 V-Leitungen dürfen nicht gemeinsam in einer UP-Dose verlegt werden! Anforderungen an den Installateur Gefahr –... -
Seite 12: Montage
Anschluss, Einbau / Montage Montage Der UP-Einsatz darf nur in den folgenden Arten montiert werden: In UP-Gerätedosen nach DIN 49073-1, Teil 1. ■ In geeigneten Aufputzgehäusen. ■ Auf einer DIN-Schiene mit DIN-Schienen-Adapter 83508. ■ Montage in UP-Gerätedosen nach DIN 49073-1, Teil 1 oder in geeigneten Aufputzgehäusen.. -
Seite 13: Multimedia-Anschluss
Anschluss, Einbau / Montage Multimedia-Anschluss [1] Systemzentrale / Innenbus – Anschluss für die Systemzentrale / Zusatzspannungsversorgung. [2] Abschlusswiderstand a1 b1 – Setzen Sie in Videoinstallationen oder gemischten Audio- und Videoinstallationen den Abschlusswiderstand [2] bei den letzten Geräten eines Zweiges OUT1 OUT2 OUT3 OUT4... -
Seite 14: Wartung
Wartung Wartung Reinigung Achtung ! – Geräteschaden ! Durch Aufsprühen von Reinigungsmittel können diese durch Spalten in das ■ Gerät eindringen. – Sprühen Sie keine Reinigungsmittel direkt auf das Gerät. Durch aggressive Reinigungsmittel besteht die Gefahr, dass die Oberfläche ■ des Geräts beschädigt wird. -
Seite 15: Index
Index Index Anforderungen an den Installateur ........11 Reinigung ................14 Anschluss, Einbau / Montage ..........11 Aufbau und Funktion ............. 9 Sicherheit ................4 Sicherheitshinweise ...............7 Bedienung ................6 Bestimmungsgemäßer Gebrauch .......... 5 Bestimmungswidriger Gebrauch ........... 5 Technische Daten ..............10 Elektrofachkraft ..............6 Umwelt ...................8 Haftung .................. - Seite 16 Ein Unternehmen der ABB-Gruppe Hinweis Technische Änderungen sowie Busch-Jaeger Elektro GmbH Inhaltsänderungen dieses Postfach Dokuments behalten wir uns 58505 Lüdenscheid jederzeit ohne Vorankündigung vor. Bei Bestellungen gelten die Freisenbergstraße 2 vereinbarten detaillierten Angaben. 58513 Lüdenscheid ABB übernimmt keinerlei Verantwortung für eventuelle Fehler www.BUSCH-JAEGER.de...
