5.2
Allgemeine Montagehinweise
•
Terminieren Sie alle Zweige des Leitungsnetzes über ein angeschlossenes Busgerät (z.B. Innenstation,
Außenstation, Systemgerät).
•
Montieren Sie die Systemzentrale nicht unmittelbar neben Klingeltransformatoren und anderen geschalteten
Spannungsversorgungen (Vermeidung von Interferenzen).
•
Verlegen Sie die Leitungen des Systembus nicht zusammen mit 230 V Leitungen.
•
Nutzen Sie nicht gemeinsame Kabel für die Anschlussleitungen von Türöffnern und Leitungen des
Systembus.
•
Vermeiden Sie Übergänge zwischen verschiedenen Kabeltypen.
•
Verwenden Sie in einem vier- oder mehradrigen Kabel nur zwei Adern für den Systembus.
•
Verlegen Sie beim Durchschleifen nie den ankommenden und abgehenden Bus innerhalb eines Kabels.
•
Verlegen Sie nie den Innen- und Außenbus innerhalb eines Kabels.
Pos: 26 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/M - O/Montage @ 18\mod_1302615960458_1.docx @ 103423 @ 111111211111 @ 1
5.3
Montage
Pos: 27 /#Neustruktur#/Online-Dokumentation (+KNX)/Montage/alle Geräte/Montage - UP-Dosen - DIN 49073-1 oder geeignetes Aufputzgehaeuse - Ohne Docvariable @ 25\mod_1340354979636_1.docx @ 219889 @ 21 @ 1
Der UP-Einsatz darf nur in UP-Gerätedosen nach DIN 49073-1, Teil 1 oder geeigneten Aufputzgehäusen montiert
werden.
Pos: 28 /#Neustruktur#/Online-Dokumentation (+KNX)/Montage/AudioVideo/Montage - 8210 @ 22\mod_1332490255683_1.docx @ 205648 @ 1112211 @ 1

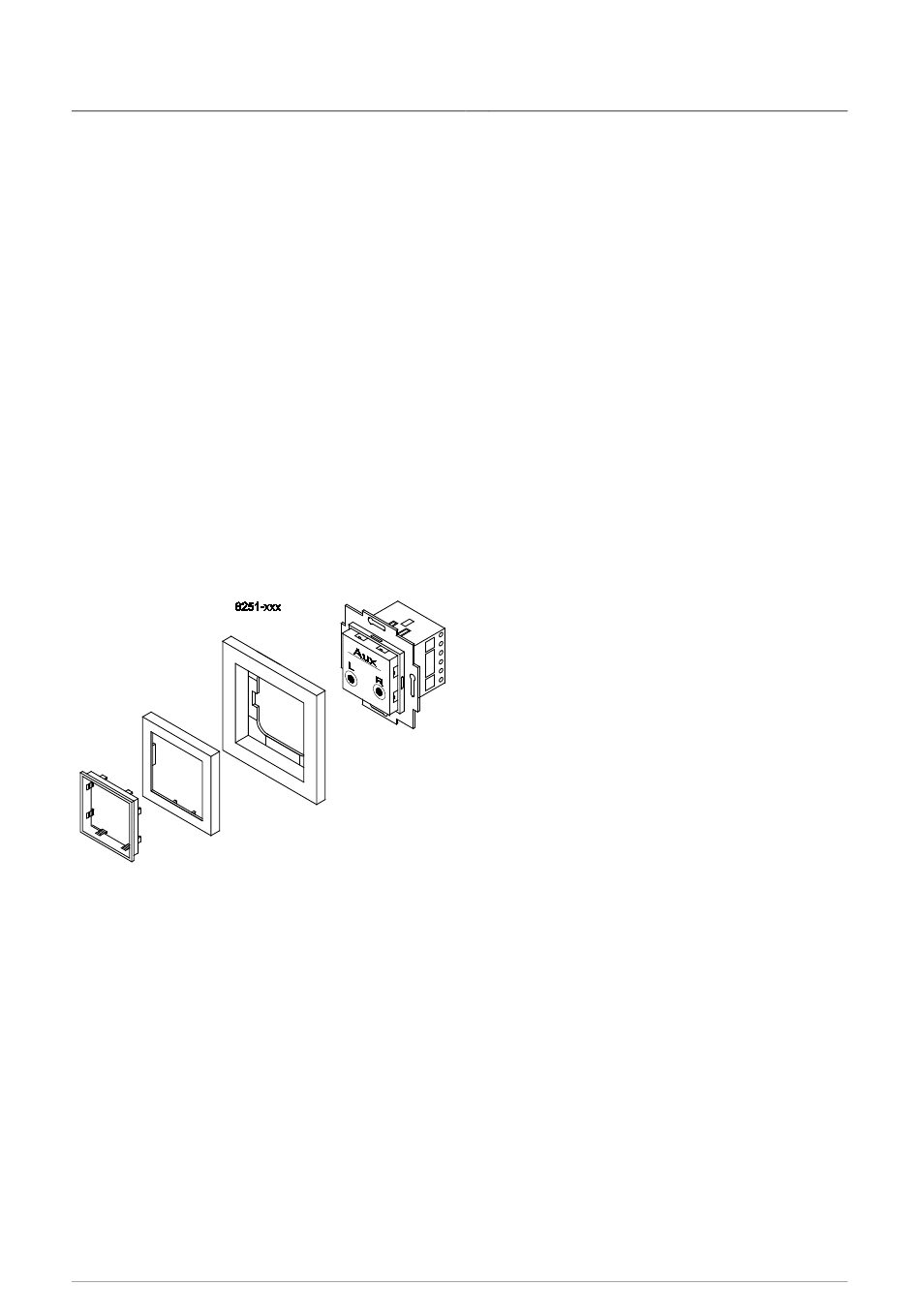

Abb. 1:
Audioeingang montieren
Pos: 29 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.docx @ 52148 @ 2222222 @ 1
Betriebsanleitung | 1373-1-8314
®
Montage und elektrischer
Anschluss
— 6 —
