A-2385

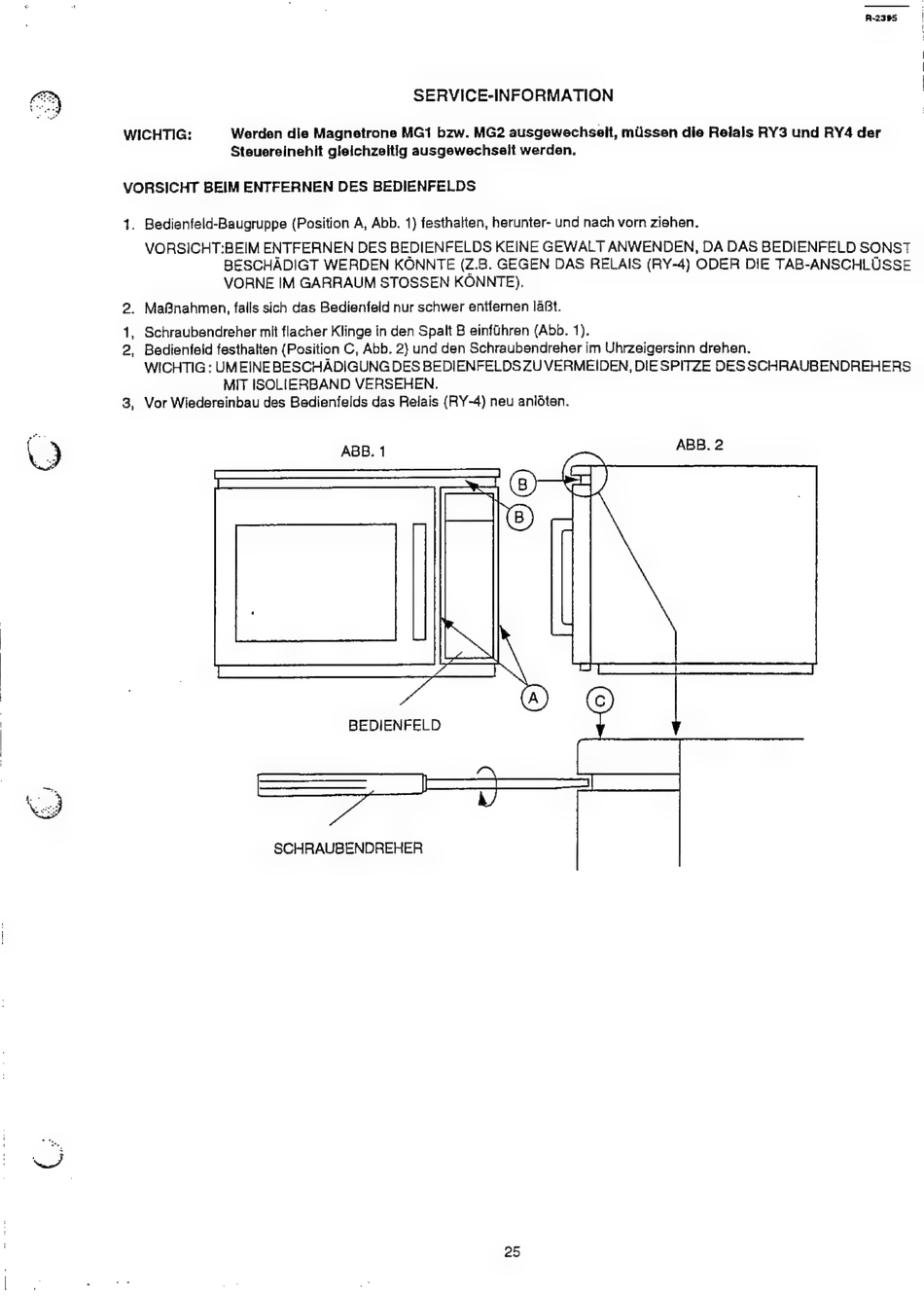

SERVICE-INFORMATION
WICHTIG: Werden die Magnetrone MG1 bzw. MG2 ausgewechselt, missen die Relais RY3 und RY4 der
Steuereinehit gleichzeitig ausgewechselt werden.
VORSICHT BEIM ENTFERNEN DES BEDIENFELDS
1. Bedienfeld-Baugruppe (Position A, Abb. 1) festhalten, herunter- und nach vorn ziehen.
VORSICHT:BEIM ENTFERNEN DES BEDIENFELDS KEINE GEWALT ANWENDEN, DA DAS BEDIENFELD SONST
BESCHADIGT WERDEN KONNTE (Z.8. GEGEN DAS RELAIS (RY-4) ODER DIE TAB-ANSCHLUSSE
VORNE IM GARRAUM STOSSEN KONNTE).
2. MaBnahmen, falls sich das Bedienfeld nur schwer entfernen 1at.
Schraubendreher mit flacher Klinge in den Spalt B einfthren (Abb. 1).
Bedienfeld festhalten (Position C, Abb. 2) und den Schraubendreher im Uhrzeigersinn drehen.
WICHTIG : UMEINE BESCHADIGUNG DES BEDIENFELDS ZU VERMEIDEN, DIE SPITZE DES SCHRAUBENDREHERS
MIT ISOLIERBAND VERSEHEN,.
3, Vor Wiedereinbau des Bedienfelds das Relais (RY-4) neu anléten.
nN —
ABB. 1
BEDIENFELD
SS a
SCHRAUBENDREHER
25
