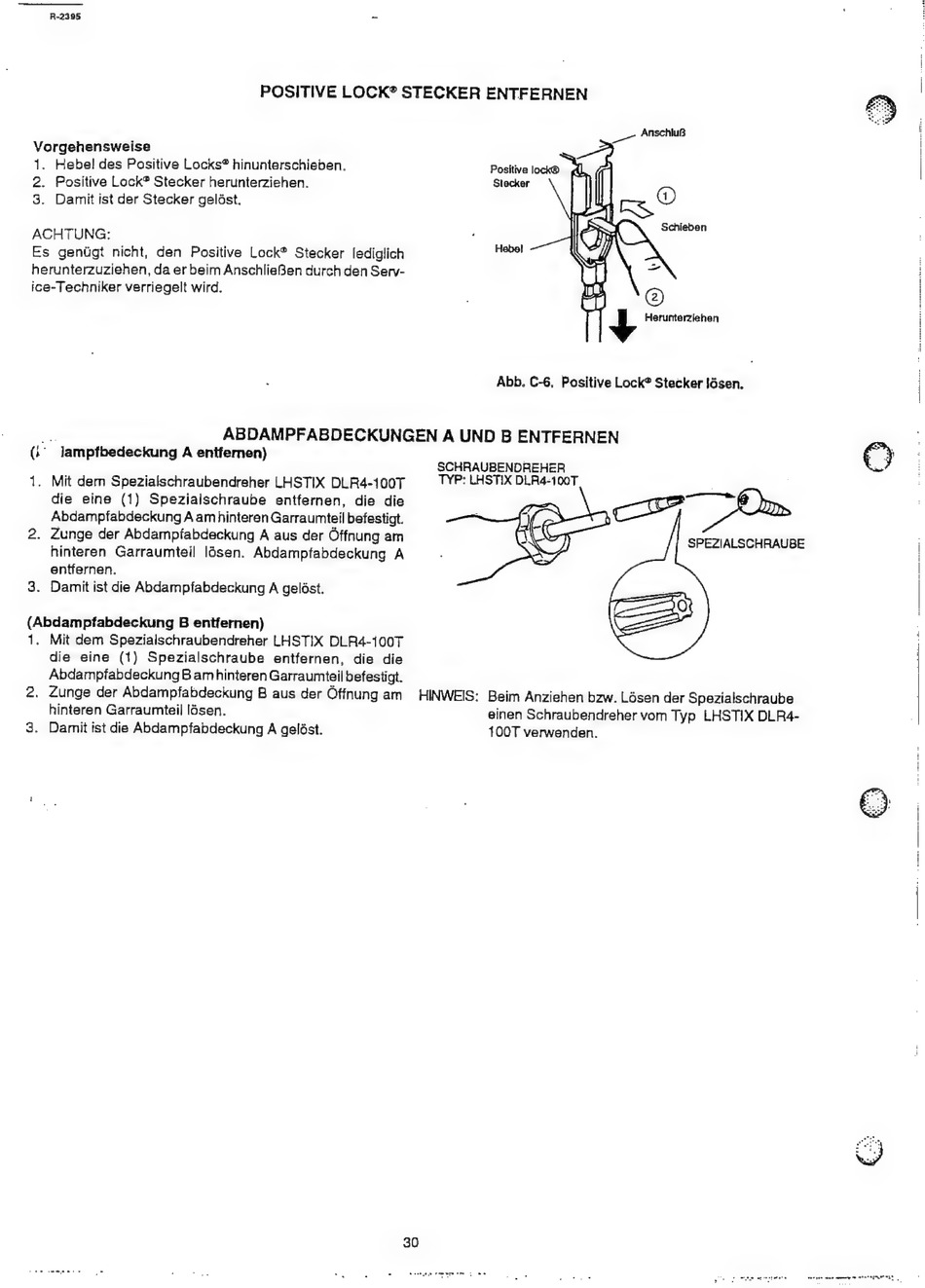

Sharp R-2395 Serviceanleitung Seite 32

R-2395 <
POSITIVE LOCK® STECKER ENTFERNEN
_— Anschlu3
Vorgehensweise
1. Hebe! des Positive Locks® hinunterschieben. Positive lock®
2. Positive Lock® Stecker herunterziehen. Stacker
3. Damit ist der Stecker geldst.
@
Schieben
RS
ACHTUNG:
Es gentigt nicht, den Positive Lock® Stecker lediglich
herunterzuziehen, da er beim AnschlieBen durch den Serv-
ice-Techniker verriegelt wird.
Hebel
@
| Herurterziehen
Abb. C-6, Positive Lock® Stecker Jésen.
(;° lamptbedeckung A entternen) |
SCHRAUBENDREHER
die eine (1) Spezialschraube entfernen, die die engl Ba
Abdampfabdeckung A amhinteren Garraumteil befestigt.
;
1. Mit dem Spezialschraubendreher LHSTIX DLR4-100T
die eine (1) Spezialschraube entfernen, die die
Abdamptabdeckung B amhinteren Garraumteil befestigt.
2. Zunge der Abdampfabdeckung B aus der Offmung am
HINWEIS: Beim Anziehen bzw. Lasen der Spezialschraube
