A-2395
ed

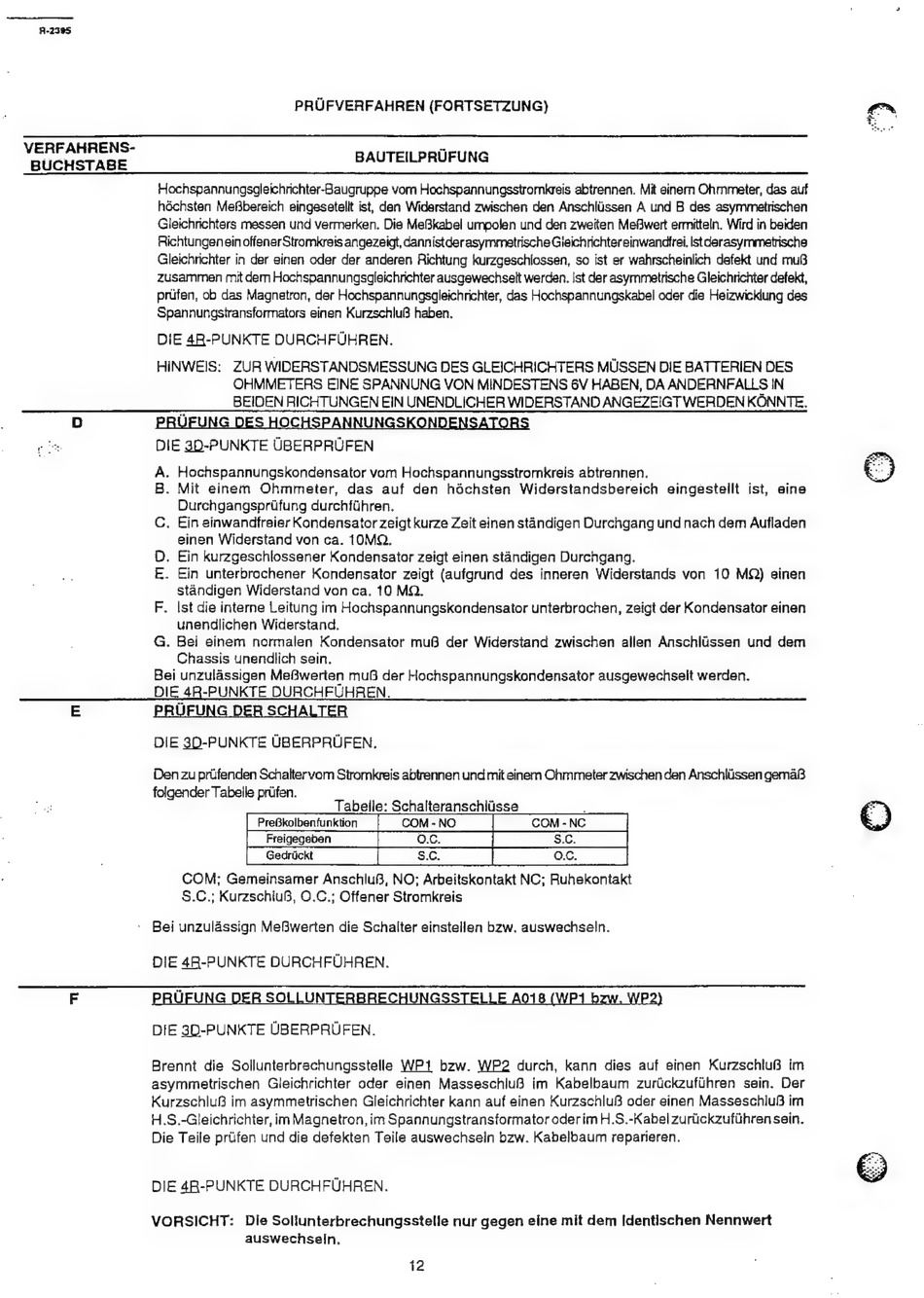

PRUFVERFAHREN (FORTSETZUNG)
ites
VERFAHRENS-
7
BUCHSTABE
BAUTEILPRUFUNG
Hochspannungsgleichrichter-Baugruppe vom Hochspannungsstromigeis abtrennen. Mit einer Ohmmeter, das auf
hdchsten Mefabereich eingesetelit ist, dan Widerstand zwischen den Anschilissen A und B des asymmoetrischen
Gleichnchters messen und vermerken. Die MeGkabel umpolen und den zweiten MeBwert ermitteln. Wird in beiden
Richtungen ein offener Stromkrais angezeigt, dannistderasymmetrische
Gieichrichter einwandfrei. Ist cerasyrnmetrische
Gleichrichter in der einen oder der anderen Richtung kurzgeschlossen, so ist er wahrscheinlich defekt und muB
Zusammen mit dem Hochspannungsgleichrichter ausgewechselt werden. Ist der asymmetrische Gleichrichter defekt,
prufen, ob das Magnetron, der Hochspannungsgleichrichter, das Hochspannungskabel oder die Heizwicklung des
Spannungstransformators einen Kurzschlu3 haben.
DIE 4R-PUNKTE DURCHFUHREN.
HINWEIS:
ZUR WIDERSTANDSMESSUNG DES GLEICHRICHTERS MUSSEN DIE BATTERIEN DES
OHMMETERS EINE SPANNUNG VON MINDESTENS 6V HABEN, DA ANDERNFALLS IN
BEIDEN RICHTUNGEN EIN UNENDLICHER WIDERSTAND ANGEZEIGT WERDEN KONNTE.
D
'
G
DES
Hoc
UNGS
DIE 3D-PUNKTE UBERPRUFEN
. Hochspannungskondensator vom Hochspannungsstromkreis abtrennen.
. Mit einem
Ohmmeter,
das auf den
héchsten
Widerstandsbereich
eingesteilt ist, eine
Durchgangspriifung durchfthren.
. Ein einwandfreier Kondensator zeigt kurze Zeit einen standigen Durchgang und nach dem Aufladen
einen Widerstand von ca. 10MQ.
. Ein kurzgeschlossener Kondensator zeigt einen standigen Durchgang.
. Ein unterbrochener Kondensator zeigt (aufgrund des inneren Widerstands von 10 MQ) einen
standigen Widerstand von ca. 10 MQ.
Ist die interne Leitung im Hochspannungskondensator unterbrochen, zeigt der Kondensator einen
unendlichen Widerstand.
G. Bei einem normalen Kondensator mui der Widerstand zwischen allen Anschlissen und dem
Chassis unendlich sain.
Bei unzulassigen MeBwerten mu der Hochspannungskondensator ausgewechselt werden.
DIE 4R-PUNKTE DURCHFUHREN.
E
PRUFUNG
DER SCHALTER
DIE 30-PUNKTE UBERPRUFEN.
7 mo
OF W>
Den zu priifenden Schaltervom Stromkreis abtrennen und mit einem Ohmmeter zwischen den Anschllissen gema3
folgencer Tabeile prifen.
;
Tabelle: Schalteranschlisse
C)
PreGkolbenfunktion
COM - NO
COM - NC
Ga
"edict
CdS SCdSCC'"'"OSSCC*S"
COM; Gemeinsamer Anschluf, NO; Arbeitskontakt NC; Ruhekontakt
S.C.; KurzschiuB, O.C.; Offener Stromkreis
' Bei unzulassign Mefiwerten die Schalter einstellen bzw. auswechseln.
DIE 4R-PUNKTE DURCHFUHREN.
F
PRUFUNG DER SOLLUNTERBRECHUNGSSTELLE A018 (WP1 bzw, WP2)
DIE 3D-PUNKTE UBERPRUFEN.
Brennt die Sollunterbrechungsstelle WP1 bzw. WP2 durch, kann dies auf einen Kurzschlu3 im
asymmetrischen Gleichrichter oder einen Masseschlu8 im Kabelbaum zurtickzufiihren sein. Der
Kurzschlu8 im asymmetrischen Gleichrichter kann auf einen Kurzschlu8 oder einen Masseschlu3 im
H.S.-Gleichrichter, im Magnetron, im Spannungstransformator oderim H.S.-Kabel zuriickzufithren sein.
Die Teile priifen und die defekten Teile auswechsein bzw. Kabelbaum reparieren.
DIE 4R-PUNKTE DURCHFUHREN.
VORSICHT:
Die Sollunterbrechungsstelle nur gegen eine mit dem Identischen Nennwert
auswechsein.
12
