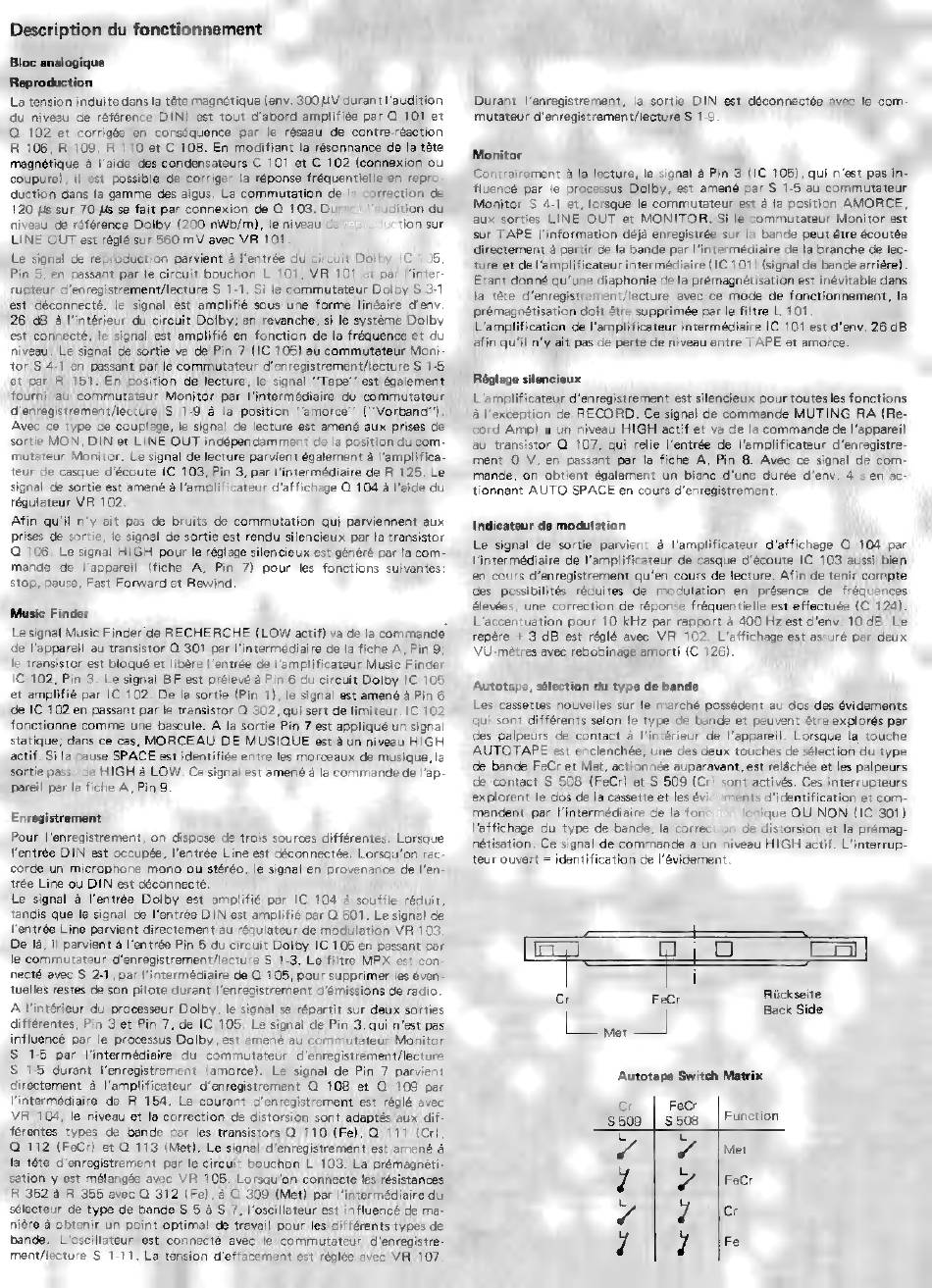

Description du fonctionnement
Bloc analogique
Reproduction
La tension induite dans la tête magnétique (епу. 300 UV durant l'audition
du niveau de référence DIN) est tout d'abord amplifiée par Q 101 et
Q 102 et corrigée en conséquence par le réseau de contre réaction
R 106, R 109, R 110 et C 108, En modifiant la résonnance de la tête
magnétique à l'aide des condensateurs C 101 et C 102 (connexion ou
coupure), il est possible de corriger la réponse fréquentielle en repro-
duction dans la gamme des aigus. La commutation de la correction de
120 pis sur 70 Lis se fait par connexion de Q 103. Durant l'audition du
niveau de référence Dolby (200 nWb/m), le niveau de reproduction sur
LINE OUT est réglé sur 560 mV avec VR 101
Le signal de reproduction parvient à l'entrée du circuit Dolby IC 105
Pin 5, en passant par le circuit bouchon L 101, VR 101 et par l'inter-
rupteur d'enregistrement/lecture S 1-1. Si le commutateur Dolby S 3-1
est déconnecté, le signal est amplifié sous une forme linéaire d'env
26 dB à l'intérieur du circuit Dolby; en revanche, si le systéme Dolby
est connecté, le signal est amplifié en fonction de la fréquence et du
niveau. Le signal de sortie va de Pin 7 (1С 105) au commutateur Moni-
tor S 4-1 en passant par le commutateur d'enregistrement/lecture 5 1-5
et раг R 151. En position de lecture, le signal 'Tape' est également
fourni au commutateur Monitor par l'intermédiaire du commutateur
d'enregistrement/lecture S 1-9 à la position "'amorce'' (""Vorband"')
Avec ce type de couplage, le signal de lecture est amené aux prises de
sortie MON, DIN et LINE OUT indépendamment de la position du com-
mutateur Monitor. Le signal de lecture parvient également à l'amplifica-
teur de casque d'écoute IC 103, Pin 3, par l'intermédiaire de R 125. Le
signal de sortie est amené à l'amplificateur d'affichage Q 104 à l'aide du
régulateur VR 102.
Afin qu'il n'y ait pas de bruits de commutation qui parviennent aux
prises de sortie, le signal de sortie est rendu silencieux par la transistor
Q 106. Le signal HIGH pour le réglage silencieux est généré par la com-
mande de l'appareil (fiche A, Pin 7) pour les fonctions suivantes
stop, pause, Fast Forward et Rewind
Music Finder
Le signal Music Finder de RECHERCHE (LOW actif) va de la commande
de l'appareil au transistor О 301 par l'intermédiaire de la fiche A, Pin 9;
le transistor est bloqué et libére l'entrée de l'amplificateur Music Finder
IC 102, Pin 3. Le signal BF est prélevé à Pin 6 du circuit Dolby IC 105
et amplifié par IC 102. De la sortie (Pin 1), le signal est amené à Pin 6
de IC 102 en passant par le transistor Q 302, qui sert de limiteur. IC 102
fonctionne comme une bascule. A la sortie Pin 7 est appliqué un signal
statique; dans ce cas, MORCEAU DE MUSIQUE est à un niveau HIGH
actif. Si la pause SPACE est identifiée entre les morceaux de musique, la
sortie passe de HIGH à LOW. Ce signal est amené à la commande de l'ap-
pareil par la fiche A, Pin 9.
Enregistrement
Pour l'enregistrement, on dispose de trois sources différentes. Lorsque
l'entrée DIN est occupée, l'entrée Line est déconnectée. Lorsqu'on rac
corde un microphone mono ou stéréo, le signal en provenance de l'en-
tree Line ou DIN est déconnecté.
Le signal à l'entrée Dolby est amplifié par IC 104 à souffle réduit,
tandis que le signal de l'entrée DIN est amplifié par Q 601. Le signal de
l'entrée Line parvient directement au régulateur de modulation VR 103
De là, il parvient à l'entrée Pin 5 du circuit Dolby IC 105 en passant par
le commutateur d'enregistrement/lecture S 1-3. Le filtre MPX est con-
necté avec S 2-1, par l'intermédiaire de О 105, pour supprimer les éven
tuelles restes de son pilote durant l'enregistrement d'émissions de radio.
A l'intérieur du processeur Dolby, le signal se répartit sur deux sorties
différentes, Pin 3 et Pin 7, de IC 105. Le signal de Pin 3, qui n'est pas
influence par le processus Dolby ‚est amené au commutateur Monitor
S 1-5 par l'intermédiaire du commutateur d'enregistrement/lecture
S 1-5 durant l'enregistrement (amorce). Le signal de Pin 7 parvient
directement à l'amplificateur d'enregistrement Q 108 et Q 109 par
l'intermédiaire de R 154. Le courant d'enregistrement est réglé avec
VR 104, le niveau et la correction de distorsion sont adaptés aux dif-
férentes types de bande par les transistors О 110 (Fe), О 111 (Cr),
Q 112 (FeCr) et Q 113 (Met). Le signal d'enregistrement est amené à
la téte d'enregistrement par le circuit bouchon L 103. La prémagnéti
sation y est mélangée avec VR 105. Lorsqu'on connecte les résistances
R 352 à R 355 avec Q 312 (Fe), à Q 309 (Met) par l'intermédiaire du
sélecteur de type de bande S 5 à S 7, l'oscillateur est influencé de ma
niére à obtenir un point optimal de travail pour les différents types de
bande. L'oscillateur est connecté avec le commutateur d'enregistre-
ment/lecture S 1-11. La tension d'effacement est réglée avec VR 107
Durant l'enregistrement, la sortie DIN est déconnectée avec le com-
mutateur d'enregistrement/lecture S 1-9
Monitor
Contrairement à la lecture, le signal à Pin 3 (1С 105), qui n'est pas in-
fluencé par le processus Dolby, est amené par S 1-5 au commutateur
Monitor S 4-1 et, lorsque le commutateur est à la position AMORCE,
aux sorties LINE OUT et MONITOR. Si le commutateur Monitor est
sur ТАРЕ l'information déjà enregistrée sur la bande peut être écoutée
directement à partir de la bande par l'intermédiaire de la branche de lec-
ture et de l'amplificateur intermédiaire (IC 101) (signal de bande arrière)
Etant donné qu'une diaphonie de la prémagnétisation est inévitable dans
la téte d'enregistrement/lecture avec ce mode de fonctionnement, la
prémagnétisation doit étre supprimée par le filtre L 101
L'amplification de l'amplificateur intermédiaire IC 101 est d'env. 26 dB
afin qu'il n'y ait pas de perte de niveau entre TAPE et amorce.
Réglage silencieux
L'amplificateur d'enregistrement est silencieux pour toutes les fonctions
à l'exception de RECORD. Ce signal de commande MUTING RA (Re-
cord Amp) a un niveau HIGH actif et va de la commande de l'appareil
au transistor Q 107, qui relie l'entrée de l'amplificateur d'enregistre-
ment 0 V, en passant par la fiche A, Pin 8. Avec ce signal de com-
mande, on obtient également un blanc d'une durée d'env. 4 s en ac-
tionnant AUTO SPACE en cours d'enregistrement
Indicateur de modulation
Le signal de sortie parvient à l'amplificateur d'affichage О 104 par
l'intermédiaire de l'amplificateur de casque d'écoute IC 103 aussi bien
en cours d'enregistrement qu'en cours de lecture. Afin de tenir compte
des possibilités réduites de modulation en présence de fréquences
élevées, une correction de réponse fréquentielle est effectuée (C 124)
L'accentuation pour 10 kHz par rapport à 400 Hz est d'env. 10 dB. Le
repère + 3 dB est réglé avec VR 102. L'affichage est assuré par deux
VU-métres avec rebobinage amorti (C 126)
Autotape, sélection du type de bande
Les cassettes nouvelles sur le marché possédent au dos des évidements
qui sont différents selon le type de bande et peuvent étre explorés par
des palpeurs de contact à l'intérieur de l'appareil. Lorsque la touche
AUTOTAPE est enclenchée, une des deux touches de sélection du type
de bande FeCr et Met, actionnée auparavant, est reláchée et les palpeurs
de contact S 508 (FeCr) et S 509 (Cr) sont activés. Ces interrupteurs
explorent le dos de la cassette et les évidements d'identification et com-
mandent par l'intermédiaire de la fonction logique OU NON (IC 301)
l'affichage du type de bande, la correction de distorsion et la prémag-
nétisation. Ce signal de commande a un niveau HIGH actif. L'interrup-
teur ouvert - identification de l'évidement.
[23
Rückseite
Back Side
Met
Autotape Switch Matrix
Cr FeCr
5509 | 8508 | Function
ር
v
1
Z
/
ዴር ጻር ዲሮ ዲና
п
5
