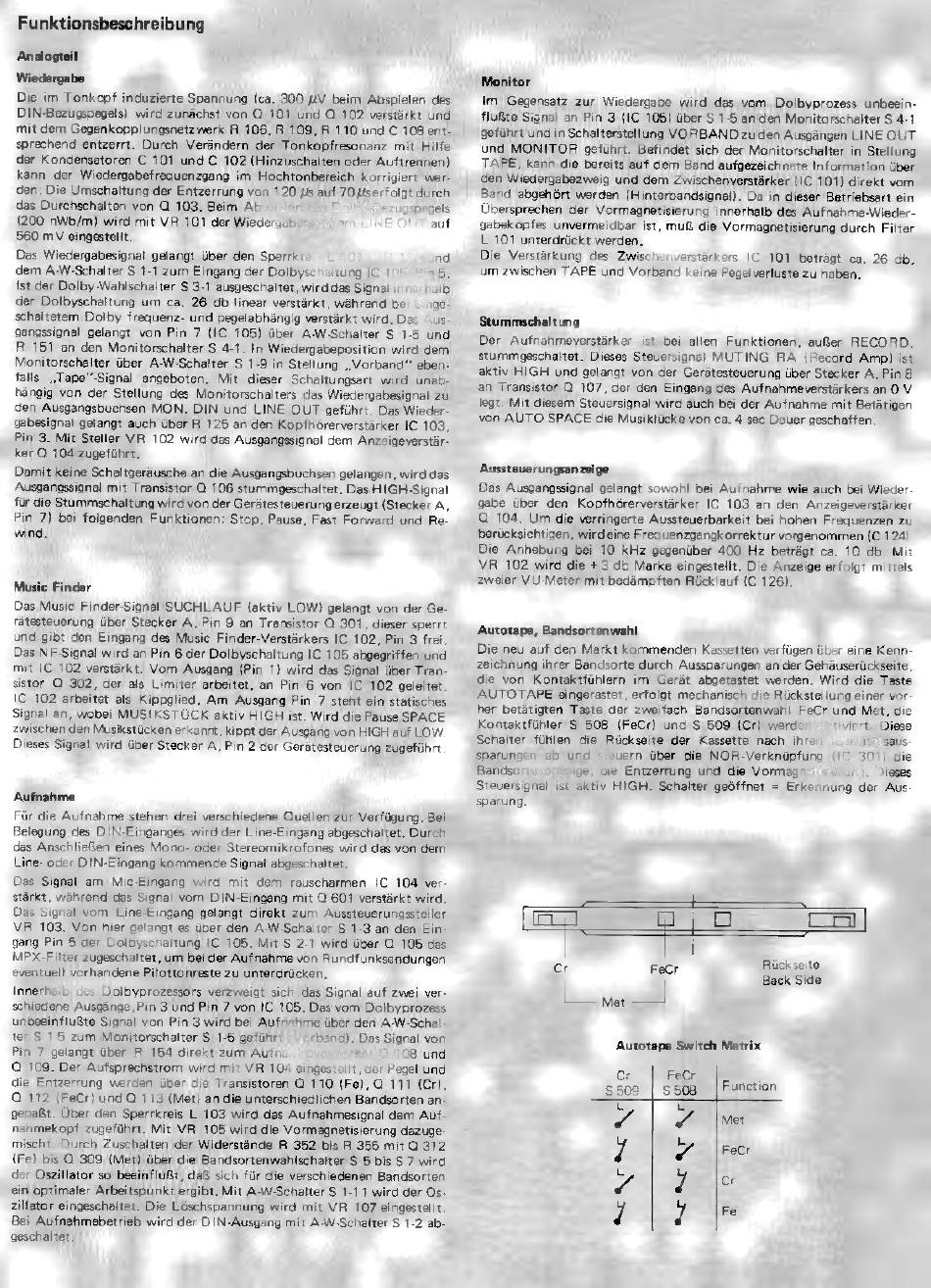

Funktionsbeschreibung
Analogteil
Wiedergabe
Music Finder
Das Music Finder-Signal SUCHLAUF (aktiv LOW) gelangt von der Ge-
rätesteuerung über Stecker A, Pin 9 an Transistor Q 301, dieser sperrt
und gibt den Eingang des Music Finder-Verstärkers IC 102, Pin 3 frei.
Das NF-Signal wird an Pin 6 der Dolbyschaltung IC 105 abgegriffen und
mit IC 102 verstärkt. Vom Ausgang (Pin 1) wird das Signal über Tran-
sistor Q 302, der als Limiter arbeitet, an Pin 6 von IC 102 geleitet,
IC 102 arbeitet als Kippglied. Am Ausgang Pin 7 steht ein statisches
Signal an, wobei MUSIKSTÜCK aktiv HIGH ist. Wird die Pause SPACE
Zwischen den Musikstücken erkannt, kippt der Ausgang von HIGH auf LOW.
Dieses Signa! wird über Stecker A, Pin 2 der Gerátesteuerung zugeführt
Aufnahme
Für die Aufnahme stehen drei verschiedene Quellen zur Verfügung. Bei
Belegung des DIN-Einganges wird der Line-Eingang abgeschaltet. Durch
das Anschließen eines Mono- oder Stereomikrofones wird das von dem
Line- oder DIN-Eingang kommende Signal abgeschaltet
Das Signal am Mic-Eingang wird mit dem rauscharmen IC 104 ver.
stärkt, während das Signal vom DIN-Eingang mit Q 601 verstärkt wird.
Das Signal vom Line-Eingang gelangt direkt zum Aussteuerungssteller
VR 103. Von hier gelangt es über den A-W-Schalter S 1-3 an den Ein-
gang Pin 5 der Dolbyschaltung IC 105. Mit S 2-1 wird über О 105 das
MPX-Filter zugeschaltet, um bei der Aufnahme von Rundfunksendungen
eventuell vorhandene Pilottonreste zu unterdrücken.
Innerhalb des Dolbyprozessors verzweigt sich das Signal auf zwei ver
schiedene Ausgänge Pin З und Pin 7 von IC 105. Das vom Dolbyprozess
unbeeinflußte Signal von Pin З wird bei Aufnahme über den A-W-Schal-
ter 8 1-5 zum Monitorschalter S 1-5 geführt (Vorband). Das Signal von
Pin 7 gelangt über R 154 direkt zum Aufnahmeverstárker О 108 und
О 109. Der Aufsprechstrom wird mit VR 104 eingestellt, der Pegel und
die Entzerrung werden über die Transistoren Q 110 (Fel, Q 111 (Cr),
Q 112 (FeCr) und О 113 (Met) an die unterschiedlichen Bandsorten ап.
gepaßt. Über den Sperrkreis L 103 wird das Aufnahmesignal dem Auf-
nahmekopf zugeführt. Mit VR 105 wird die Vormagnetisierung dazuge-
mischt. Durch Zuschalten der Widerstánde R 352 bis R 355 mit Q 312
(Fe) bis О 309 (Met) über die Bandsortenwahlschalter S 5 bis S 7 wird
der Oszillator so beeinflußt, daß sich für die verschiedenen Bandsorten
ein optimaler Arbeitspunkt ergibt. Mit A-W-Schalter S 1-11 wird der Os-
zillator eingeschaltet. Die Lóschspannung wird mit VR 107 eingestellt.
Bei Aufnahmebetrieb wird der DIN-Ausgang mit A-W-Schalter S 1-2 ab-
geschaltet.
Monitor
Im Gegensatz zur Wiedergabe wird das vom Dolbyprozess unbeein
flußte Signal an Pin 3 (IC 105) über S 1-5 an den Monitorschalter S 4-1
geführt und in Schalterstellung VORBAND ги деп Ausgángen LINE OUT
und MONITOR geführt. Befindet sich der Monitorschalter in Stellung
ТАРЕ, kann die bereits auf dem Band aufgezeichnete Information über
den Wiedergabezweig und dem Zwischenverstárker (IC 101) direkt vom
Band abgehört werden (Hinterbandsignal). Da in dieser Betriebsart ein
Übersprechen der Vormagnetisierung innerhalb des Aufnahme-Wieder-
gabekopfes unvermeidbar ist, muß die Vormagnetisierung durch Filter
L 101 unterdrückt werden.
Stummschaltung
Aussteuerungsanzeige
Das Ausgangssignal gelangt sowohl bei Aufnahme wie auch bei Wieder-
gabe über den Kopfhörerverstärker IC 103 an den Anzeigeverstärker
Q 104. Um die verringerte Aussteuerbarkeit bei hohen Frequenzen zu
berücksichtigen, wird eine Frequenzgangkorrektur vorgenommen (C 124).
Die Anhebung bei 10 kHz gegenüber 400 Hz betrágt ca. 10 db. Mit
VR 102 wird die * 3 db Marke eingestellt. Die Anzeige erfolgt mittels
zweier VU-Meter mit bedämpften Rücklauf (C 126).
Autotape, Bandsortenwahl
Die neu auf den Markt kommenden Kassetten verfügen über eine Kenn-
zeichnung ihrer Bandsorte durch Aussparungen an der Gehäuserückseite,
die von Kontaktfühlern im Gerät abgetastet werden. Wird die Taste
AUTOTAPE eingerastet, erfolgt mechanisch die Rückstellung einer vor-
her betätigten Taste der zweifach Bandsortenwahl FeCr und Met, die
Kontaktfühler S 508 (FeCr) und S 509 (Cr) werden aktiviert. Diese
Schalter fühlen die Rückseite der Kassette nach ihren Identitätsaus
sparungen ab und steuern über die NOR-Verknüpfung (IC 301) die
Bandsortenanzeige, die Entzerrung und die Vormagnetisierung. Dieses
Steuersignal ist aktiv HIGH. Schalter geöffnet = Erkennung der Aus-
sparung.
Cr Fecr Rückseite
Back Side
— Met
Autotape Switch Matrix
Cr
$509 Function
