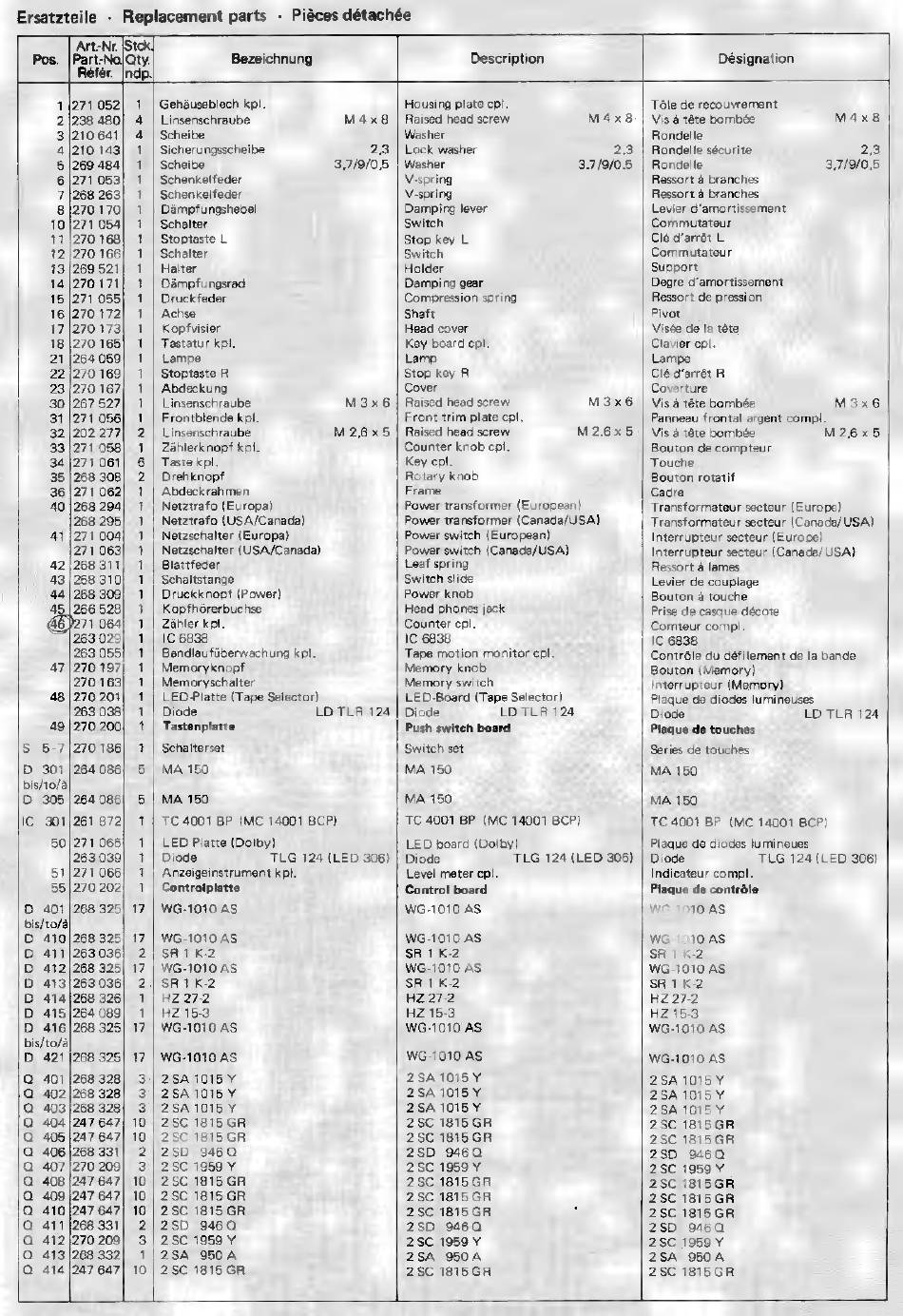

Dual C 824 Serviceanleitung Seite 25

Ersatzteile - Replacement parts - Pieces détachée
Art-Nr. Dich,
Pos. |Part-No|Qty. Bezeichnung Description Désignation
Référ. |ndp.
1 |271052| 1 | Gehäuseblech kpl. Housing plate cpl. Töle de recouvrement
2|238 480| 4 | Linsenschraube M 4 x 8 | Raised head screw M4x8 | Vis à tête bombée M4x8
3|210 641| 4 | Scheibe Washer Rondelle
4|210143| 1 |Sicherungsscheibe 2,3 | Lock washer 2.3 | Rondelle sécurite 23
5|269484| 1 |Scheibe 3,7/9/0,5 | Washer 3.7/9/0.5 | Rondelle 3,7/9/0,5
6 |271 053| 1 | Schenkelfeder V-spring Ressort ä branches
7 |268 263| 1 | Schenkelfeder V-spring Ressort ä branches
8 |270 170| 1 | Dámpfungshebel Damping lever Levier d'amortissement
10|271054| 1 | Schalter Switch Commutateur
11 [270 168] 1 | Stoptaste L Stop key L Clé d'arrêt L
12 |270 166| 1 | Schalter Switch Commutateur
13|269 521| 1 | Halter Holder Support
14|270 171| 1 | Dämpfungsrad Damping gear Degre d'amortissement
15 |271 055| 1 | Druckfeder Compression spring Ressort de pression
16 |270 172! 1 | Achse Shaft Pivot
17 |270 173| 1 | Kopfvisier Head cover Visée de la tête
18|270165| 1 | Tastatur kpl. Key board cpl. Clavier cpl.
21 |264 059| 1 | Lampe Lamp Lampe
22|270 169| 1 | Stoptaste R Stop key R Clé d'arrêt В
23|270 167| 1 | Abdeckung Cover Coverture
30 |267 527| 1 | Linsenschraube M 3 x 6 | Raised head screw M3x6 | Visà téte bombée M3x6
31|271056| 1 | Frontblende kpi. Front trim plate cpl. Panneau frontal argent compl
32 |202 277| 2 | Linsenschraube M 2,6 x 5 | Raised head screw M2.6x5 | Vis à tête bombée M26x5
33|271058| 1 | Záhlerknopf kpl. Counter knob cpl. Bouton de compteur
34|271061| 6 | Taste kpl. Key cpl. Touche
35|268308| 2 | Drehknopf Rotary knob Bouton rotatif
36 |271 062| 1 | Abdeckrahmen
Frame
Cadre
40 |268 294| 1 | Netztrafo (Europa) Power transformer (European) Transformateur secteur (Europe)
268295| ! | Netztrafo (USA/Canada) Power transformer (Canada/USA) Transformateur secteur (Canada/ USA)
41|271004| 1 | Netzschalter (Europa) Power switch (European) Interrupteur secteur (Europe)
271 063) 1 | Netzschalter (USA/Canada) Power switch (Canada/USA) Interrupteur secteur (Canada/ USA)
421268 311| 1 | Blattfeder Leaf spring Ressort ä lames
43 |268 310) 1 | Schaltstange | Switch slide Levier de couplage
44|268309| 1 | Druckknopf (Power) | Power knob Bouton à touche
451266 528| 1 | Kopfhörerbuchse | Head phones jack Prise de casque décote
469271 064) 1 | Zähler kpl. | Counter cpl. Cómiteur compl.
263029| 1 | IC 6838 | IC 6838 IC 6838
263055| 1 | Bandlaufüberwachung kpl. Tape motion monitor cpl Contróle du défilement de la bande
471270 197| 1 | Memoryknopf Memory knob Bouton (Memory)
270163| 1 | Memoryschalter Memory switch | Interrupteur (Memory)
48|270201| 1 | LED-Platte (Tape Selector) LED-Board (Tape Selector) | Plaque de diodes lumineuses
263038| 1 | Diode LD TLR 124 | Diode LD TLR 124 Diode LD TLR 124
49|270200| 1 | Tastenplatte
| Push switch board
| Plaque de touches
5 5-7|270 186| 1 | Schalterset | Switch set Series de touches
D 301|264086| 5 | MA 150 | MA 150 MA 150
bis/to/à| |
D 305|264086| 5 | MA 150 MA 150 MA 150
IC 301/261 872| 1 | TC 4001 BP (MC 14001 BCP) TC 4001 ВР (MC 14001 BCP) | TC 4001 BP. (MC 14001 BCP)
50|271065| 1 | LED Platte (Dolby) LED board (Dolby) | Plaque de diodes lumineues
263039| 1 | Diode TLG 124 (LED 306) | Diode TLG 124 (LED 306) | Diode TLG 124 (LED 306)
51|271066| 1 | Anzeigeinstrument kpl. Level meter cpl Indicateur compl.
55/270 202) 1 | Controlplatte Control board Plaque de contröle
D 401|268325| 17 | WG-1010 AS WG-1010 AS WG-1010 AS
bis/to/à |
D 410/268 325| 17 | WG-1010 AS WG-1010 AS WG-1010 AS
D 411263036) 2 | SR 1 K-2 SR 1 K-2 SR 1 K-2
D 412/268 325| 17 | WG-1010 AS WG-1010 AS WG-1010 AS
D 413|263036| 2 | 58 1 K-2 58 1 K2 SR 1 K-2
D 414 |268 326) 1 | HZ 27-2 HZ 27-2 HZ 27-2
D 415[264089| 1 | HZ 153 HZ 15-3 HZ 15-3
D 416 |268 325| 17 | WG-1010 AS WG-1010 AS WG-1010 AS
bis/to/ä
D 421 |268 325) 17 | WG-1010 AS WG-1010 AS WG-1010 AS
О 401 |268 328| 3 | 25А 1015 Y 28ል 1015 Y 2SA 1015 Y
Q 4021268 328| 3 | 25А 1015 Y 2SA 1015 Y 28A 1015 Y
О 403|268328| 3 | 25А 1015 Y 28A 1015 Y 2SA1015Y
Q 404 247 647| 10 | 2 SC 1815 GR 2SC 1815 GR 2SC 1815GR
Q 405 |247 647| 10 | 2 SC 1815 GR 25С 1815GR 2SC 1815GR
а 406 |268 331| 2|2SD 946 Q 250 9460 250 9460
Q 407 270 209| 3 | 2 sC 1959 Y 2 SC 1959 Y 2SC 1959 Y
Q 408 247 647| 10 | 2 SC 1815 GR 25С 1815GR 2SC 1815 GR
Q 409 |247 647| 10 | 2 SC 1815 GR 2SC 1815 GR 2SC 1815 GR
Q 410 |247 647| 10 | 2 SC 1815 GR 2SC 1815 GR 2SC 1815 GR
Q 411/268331| 2| 2SD 9460 250 9460 2SD 946Q
Q 4121270209! 3 | 2 SC 1959 Y 2SC 1959 Y 25С 1959 Y
О 413 |268 332| 1|2SA 950 ል 2SA 950A 2$А 950А
Q 414 [247 647| 10 | 2 SC 1815 GR 28ር 1815 GR 2SC 1815GR
