SolaX Power T-BAT-SYS-HV-3.0 Installationshandbuch Seite 28

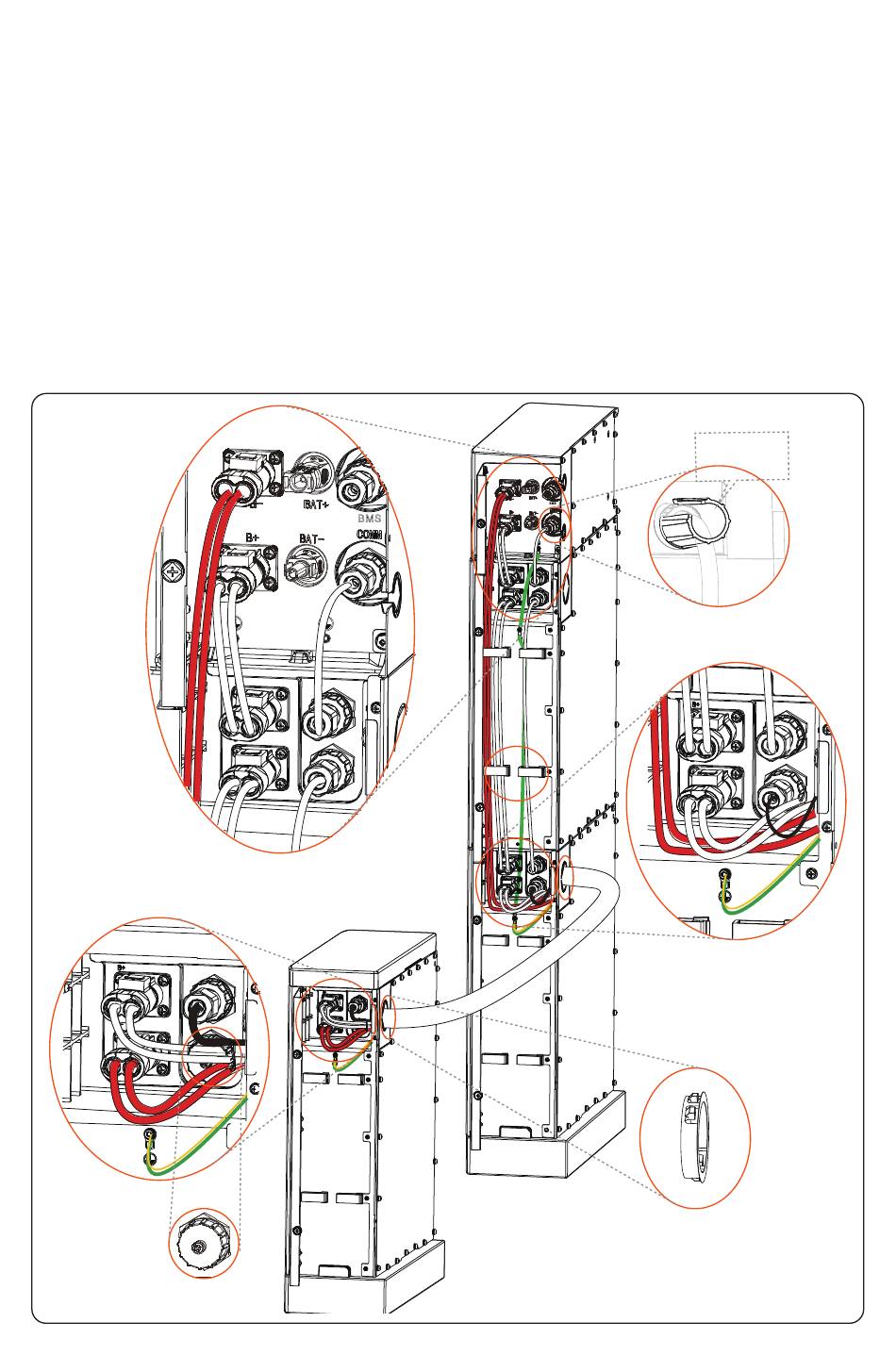

BMS und drei Batteriemodule
BMS zu Batterie1:
• B+ zu B+: Stromkabel (120 mm)
• COMM zu COM1: COMM-Kommunikationskabel (200 mm)
• Erdungskabel: 150 mm
Batterie1 zu Batterie2:
• B- zu B+: Stromkabel (690 mm)
• COM2 zu COM1: COMM-Kommunikationskabel (600 mm)
• Erdungskabel: 450 mm
Batterie2 zu Batterie3:
• B- zu B+: Stromkabel (1200 mm)
• COM2 zu COM1: COMM-Kommunikationskabel (1200 mm)
• Erdungskabel: 1200 mm
Batterie3 zu BMS:
• B- zu B-: Stromkabel (1800 mm)
Wasserdichte Kappe
26
Schnallen
Sie es
Batterie3
Der Schutzring sollte zum Schutz des
Wellrohrs verwendet werden.
Es müssen zwei Schutzringe verwendet
werden.
Drehmoment-
BMS
schlüssel
Batterie1
Batterie2
