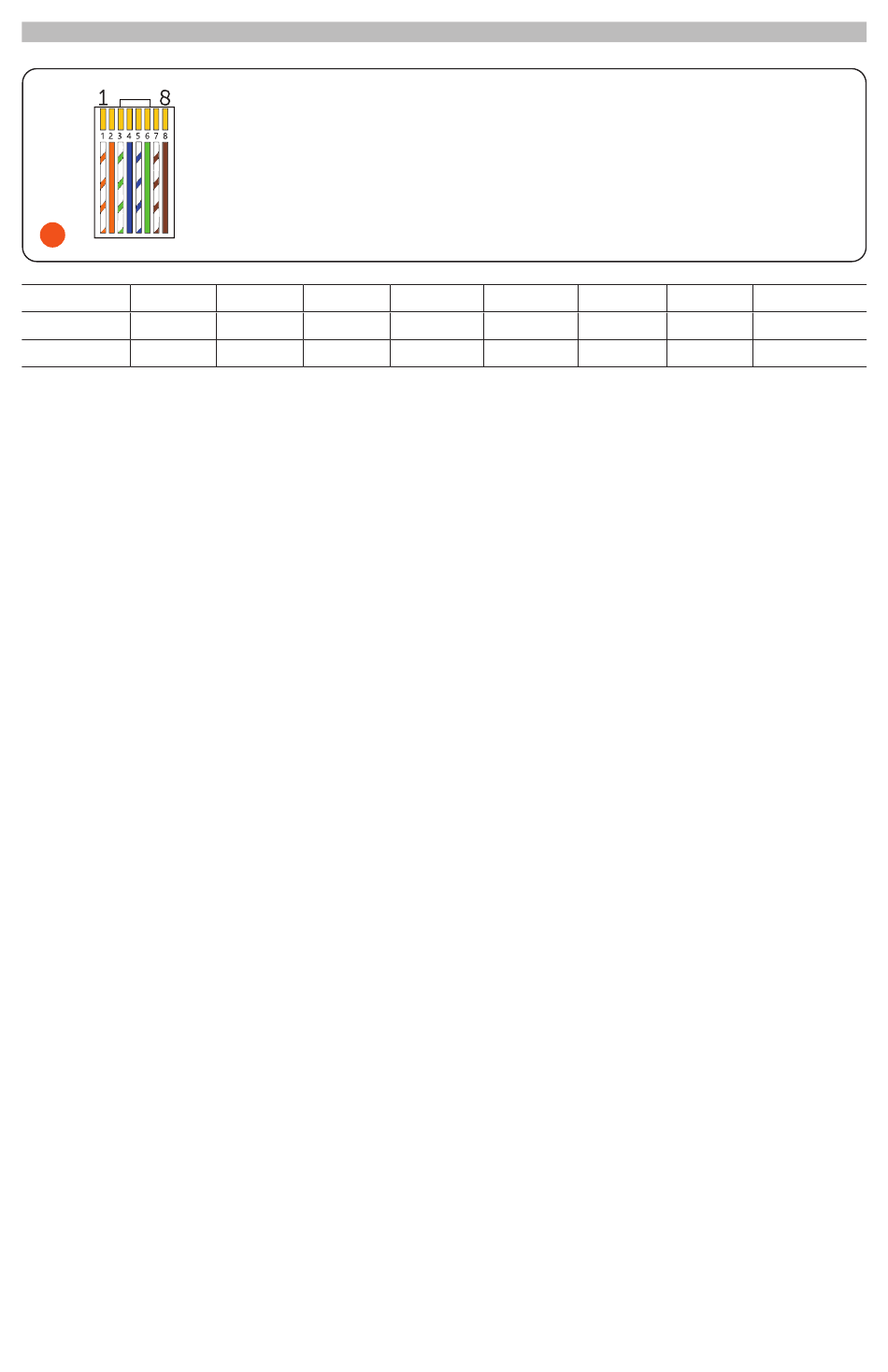

Kommunikationsanschluss (BMS zu Batterie oder Batterie zu Batterie)
1
Pin 1
COMM1 VCC_1
COMM2 VCC_1
1) Weiß mit orangen Streifen
2) Orange
3) Weiß mit grünen Streifen
4) Blau
5) Weiß mit blauen Streifen
6) Grün
7) Weiß mit braunen Streifen
8) Braun
2 3
GND VCC_2
GND VCC_2
4 5
CANH CANL
CANH CANL
6 7
GND N-
GND N-
8
P+
P+
