BMS zu Batterie oder Batterie zu Batterie

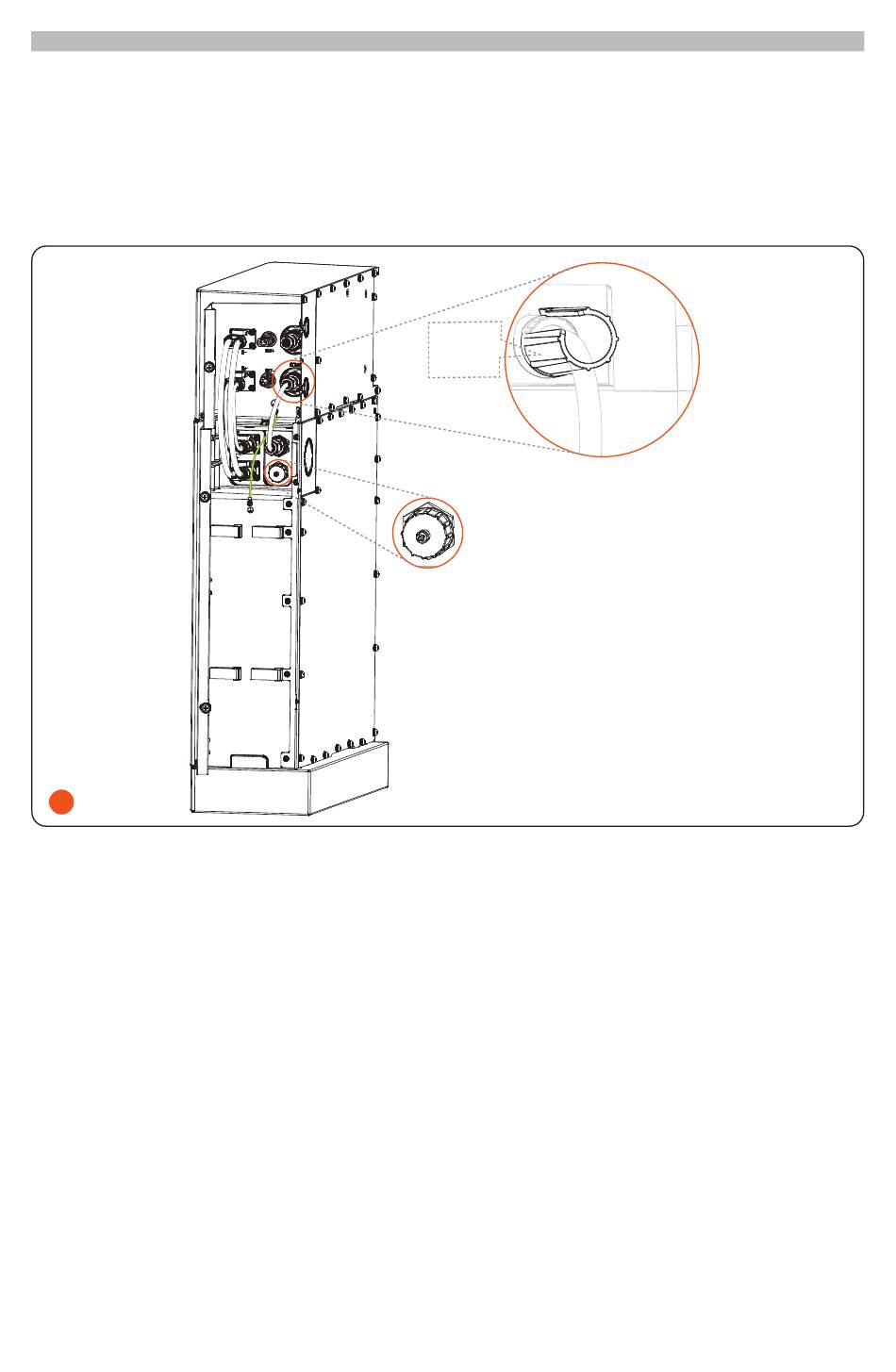

BMS und ein Batteriemodul
BMS zum Batteriemodul:
• B+ zu B+: Stromkabel (120 mm)
• B- zu B-: Stromkabel (690 mm)
• COMM zu COM1: COMM-Kommunikationskabel (200 mm)
• Erdungskabel: 150 mm
2
*Hinweis:
1. Um Kurzschlüsse zu vermeiden, müssen bei der Verdrahtung des gesamten Systems
zuerst die Stromkabel zwischen dem BMS und dem Batteriemodul angeschlossen
werden.
2. Zum Anziehen der beiden Enden des Kommunikationskabels wird ein
Drehmomentschlüssel verwendet, der nach dem Anziehen entfernt werden kann.
3. Der nicht angeschlossene COM-Port muss mit einer wasserdichten Kappe versehen
werden.
24
Drehmoment-
schlüssel
Wasserdichte Kappe
