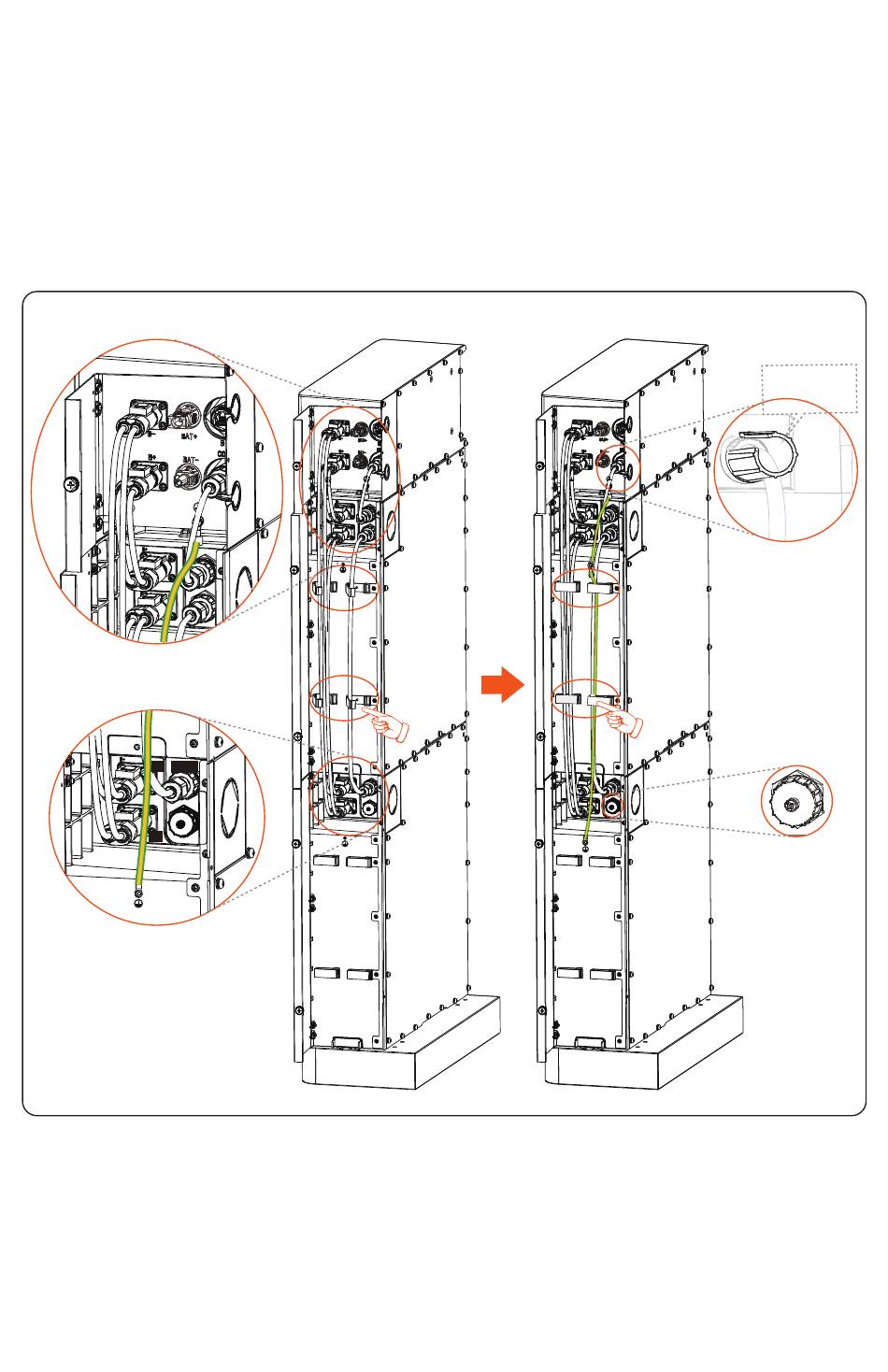

BMS und zwei Batteriemodule
BMS zu Batterie1:
• B+ zu B+: Stromkabel (120 mm)
• COMM zu COM1: COMM-Kommunikationskabel (200 mm)
• Erdungskabel: 150 mm
Batterie1 zu Batterie2:
• B- zu B+: Stromkabel (690 mm)
• COM2 zu COM1: COMM-Kommunikationskabel (600 mm)
• Erdungskabel: 450 mm
Batterie2 zu BMS:
• B- zu B-: Stromkabel (690 mm)
B+
COM M 1
B-
*Hinweis:
1. Um Kurzschlüsse zu vermeiden, müssen bei der Verdrahtung des gesamten Systems
zuerst die Stromkabel zwischen dem BMS und dem Batteriemodul angeschlossen
werden.
2. Zum Anziehen der beiden Enden des Kommunikationskabels wird ein
Drehmomentschlüssel verwendet, der nach dem Anziehen entfernt werden kann.
3. Der nicht angeschlossene COM-Port muss mit einer wasserdichten Kappe versehen
werden.
Drehmoment-
BMS
schlüssel
Batterie1
Wasserdichte
Kappe
Batterie2
25
