ANSCHLÜSSE
USB A-Stecker
USB A-Stecker
Pin
Signal
Pin
1
VCC
3
2
DATA-
4
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1304 geben. Bei Unklarhei-
ten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schließen Sie die EX-1304 an eine USB A-Buchse Ihres PC's an.
2.
Schliessen Sie das Kabel mit der 9 Pin Buchse an die EX-1304.
3.
Jetzt können Sie Ihren PC starten und mit dem Punkt Treiber Installation fortfahren.
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch den Adapter
und installiert diesen! Falls die Treiber nicht automatisch installiert werden sollten stehen Ihnen
die Treiber auf unserer Webseite www.exsys.de oder www.exsys.ch zum Download bereit.
Geben Sie bei „Suche" unsere Artikel Nummer EX-1304 ein. Dort finden Sie die Treiber und
Handbuch. Öffnen Sie den Ordner „USB_to_IO/FTDI". Nun wählen Sie den Ordner Ihres Be-
triebssystems aus und installieren Sie die Treiber (siehe Abbildung). Folgen Sie den Installati-
onsanweisungen und schließen Sie die Installation ab. Wichtig! Starten Sie Ihren PC nach der
Installation neu.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)" und
unter „USB-Controller" folgenden Eintrag sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-1304 richtig installiert.
2
TREIBER INSTALLATION
LINUX
Die Linux Treiber befinden sich im Verzeichnis "USB_to_IO\FTDI\Linux x86_64" auf der
Treiber CD. Sie werden unter den meisten Linux Versionen unterstützt. Da sich die einzelnen
Signal
Distributionen und Kernelversionen sehr voneinander unterscheiden, können wir Ihnen leider
keine Installationsanweisung geben. Bitte halten Sie sich an die Installationsanweisung für USB
DATA+
Ports Ihrer Linux Version.
GND
MAC
Die MAC Treiber befinden sich im Verzeichnis "USB_to_IO\FTDI\MAC OSX oder
Mac_OS_9_8" auf der Treiber CD. Sie werden unter den meisten MAC OS Versionen unter-
stützt. Da sich die einzelnen Versionen voneinander unterscheiden, können wir Ihnen leider
keine Installationsanweisung geben. Bitte halten Sie sich an die Installationsanweisung für USB
Ports Ihrer MAC OS Version.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!

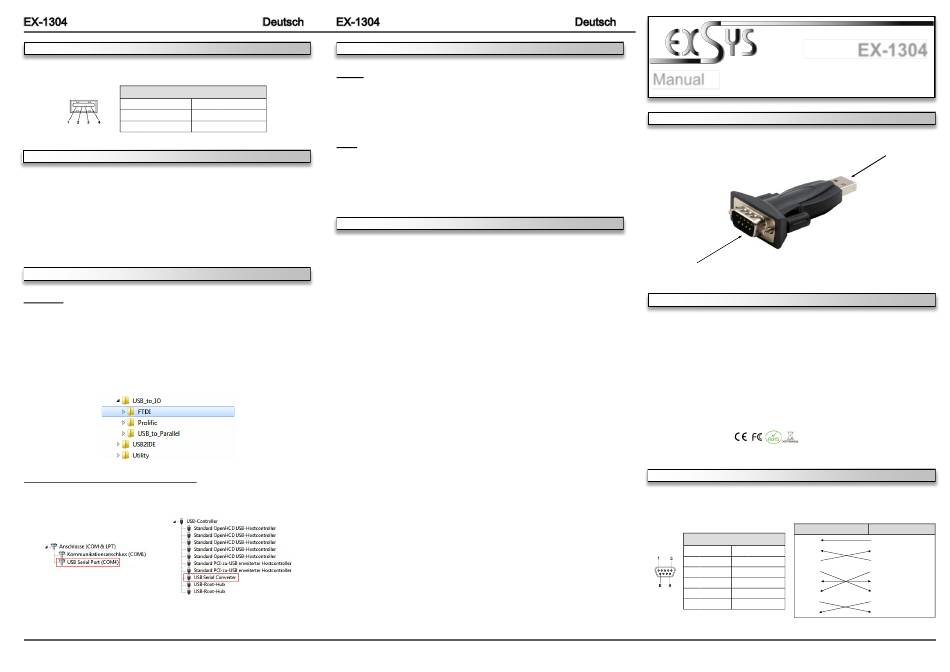

Manual
Vers. 1.2 / 15.01.24
LAYOUT
S1: 9 Pin Serial RS-232 Connector
DESCRIPTION & TECHNICAL INFORMATION
The EX-1304 is a module for converting USB to an RS-232 interface with FIFO 16C550 port for
connecting high-speed serial RS-232 peripheral devices (e.g. modem, plotter etc.). The USB
module is Hot Plug & Play capable. No jumpers or settings are required to set the I/O addresses
and interrupts, as the settings are made automatically by the system BIOS and during the installa-
tion of the operating system.
Compatibility:
Operating system:
20xx /
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
RS-232 Pin Assignments:
DB 9M
3
EX-1304
USB 1.1 & 2.0
Windows 9.x / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server
Linux / MAC
1x 9 Pin RS-232 Connector, 1x USB A-Connector
EX-1304
RS-232 Cable Wiring
DB9 (EX-1311-2)
9 Pin Serial Connector
1 DCD
2 RXD
Pin
Signal
Pin
Signal
3 TXD
1
DCD
6
DSR
4 DTR
2
RXD
7
RTS
5 GND
3
TXD
8
CTS
6 DSR
4
DTR
9
RI
7 RTS
5
GND
8 CTS
4
USB A–Connector
RS-232 (Device)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
