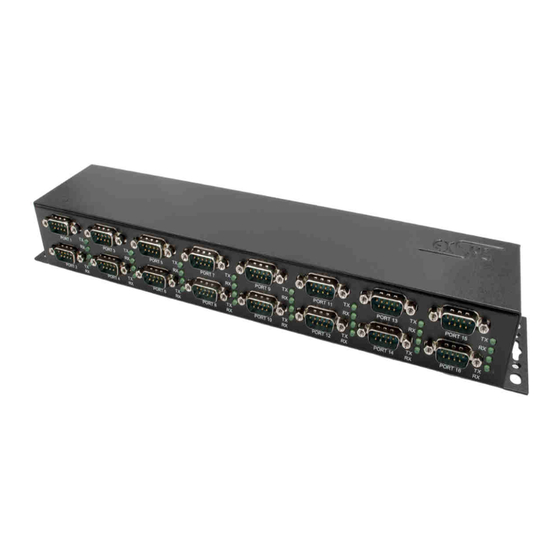

Exsys EX-1316HMV Anleitung
Usb 2.0 zu 16x rs-232 ports im metallgehäuse
Vorschau ausblenden
Andere Handbücher für EX-1316HMV:
- Bedienungsanleitung (2 Seiten) ,
- Anleitung (2 Seiten)
Verwandte Anleitungen für Exsys EX-1316HMV
Inhaltszusammenfassung für Exsys EX-1316HMV

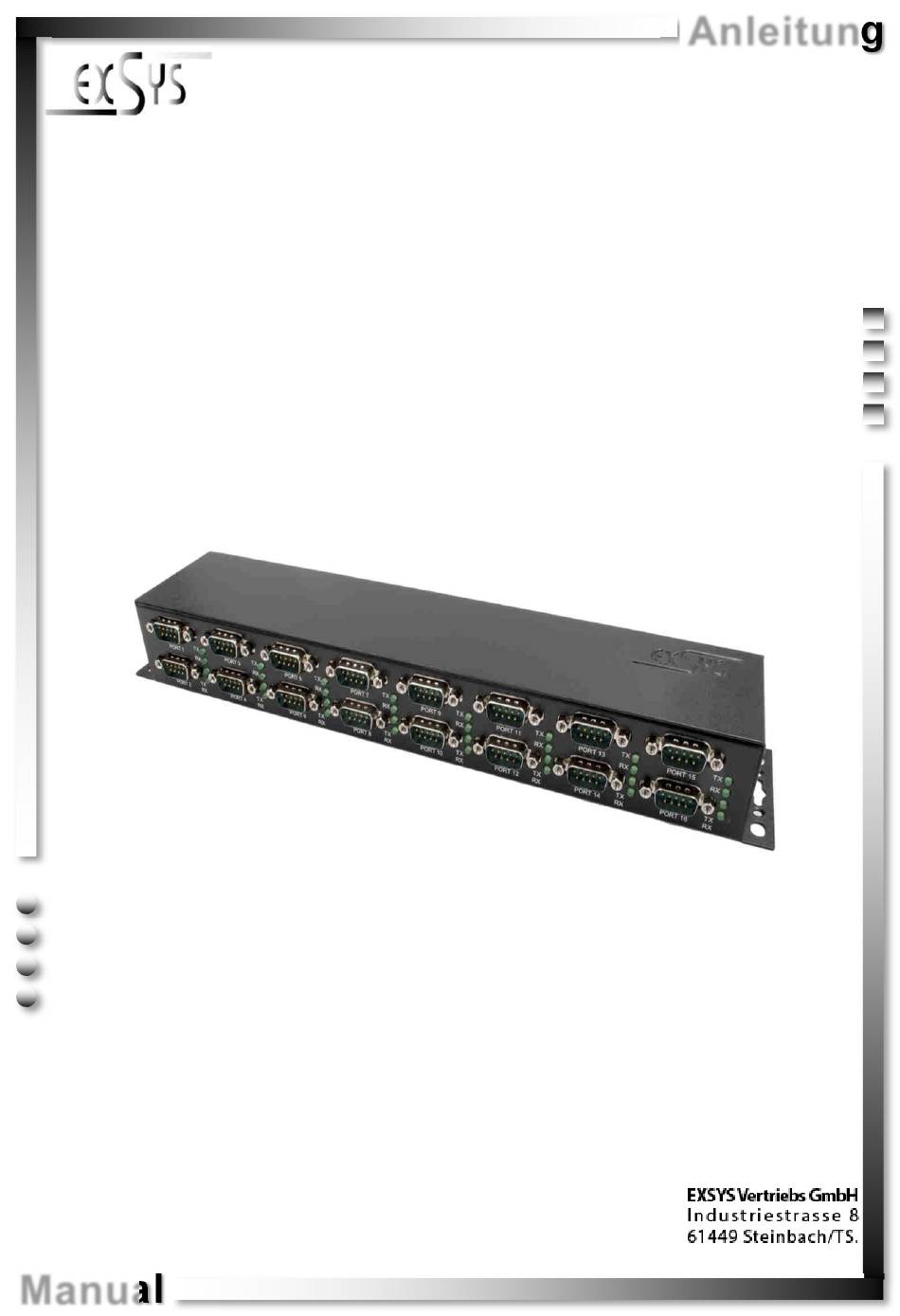

- Seite 1 Anleitung EX-1316HMV USB 2.0 zu 16x RS-232 Ports im Metallgehäuse USB 2.0 to 16x RS-232 Ports Metal Case Vers. 1.0 / 08.12.17 Manual...
-
Seite 2: Inhaltsverzeichnis
3.1 Layout ····································································································· 10 3.2 Connections ························································································ 10-11 3.3 LED‘s ······································································································ 11 3.4 Jumper Settings ··················································································· 11-12 Hardware Installation ··········································································· 12 Driver Installation ················································································ 13 Cleaning ··························································································· 14 Technical Information ·········································································· 14 © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
FIFO 16C550 Port für den Anschluss von High Speed Seriellen RS-232 Peri- pherie Geräten (z.B. Modem, Plotter usw.). Die EX-1316HMV ist mit einem USB 2.0 A- Stecker zum Anschluss an den PC und sechzehn RS-232 seriellen 9 Pin Stecker aus- gestattet. -
Seite 4: Aufbau, Anschlüsse, Led's & Jumper Einstellungen
ACHTUNG!!! Schließen Sie niemals Strom an Ground an, dadurch kann Ihre Hardware zerstört werden!!! GND (Ground) +7V - 24V +12V Buchse: Achtung!!! Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil! © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Led's
Daten werden gesendet oder empfangen 3.4 Jumper Einstellungen Mit der EX-1316HMV haben Sie die Möglichkeit +5V oder +12V auf Pin 9 der Seriellen RS-232 Stecker S1 bis S16 zu konfigurieren: Achtung! Nur konfigurieren wenn für das Peripheriegerät wirklich +5Volt oder +12Volt benötigt wird. -
Seite 6: Hardware Installation
1250V geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Falls Sie die EX-1316HMV auf einer Trägerschiene installieren wollen, befolgen Sie als erstes den Punkt 5 bevor Sie mit Punkt 2 fortfahren. 2. Verbinden Sie nun das mitgelieferte USB Kabel mit der USB B-Buchse der EX- 1316HMV. -
Seite 7: Treiber Installation
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)“ und unter „USB-Controller“ folgenden Eintrag sehen: Sind diese oder ähnliche Einträge vorhanden, ist die EX-1316HMV richtig installiert. © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 8: Reinigung
0° bis 55° Celsius Lagertemperatur: -40° bis 75° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +24 Volt & +12 Volt Abmessung: 336,00 x 68,00 x 43,00 mm Gewicht: 1000g © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 9: Description
Windows 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux/ MAC • Certificate for 2. Extent of Delivery Before you connect the EX-1316HMV to your PC, you should first check the contents of the delivery: • EX-1316HMV •... -
Seite 10: Layout, Connections, Led's & Jumper Settings
3.2 Connections +7V-24V T-Block: ATTENTION!! Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +7V - 24V +12V Buchse: Attention!!! Use only with the included power supply! © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 11: Led's
Data is send or received 3.4 Jumper Settings With the EX-1316HMV you have the option +5V or +12V to configure to pin 9 from all connector S1 to S16: Attention! Only change if you really need +5Volt or +12Volt for the peripheral device. -
Seite 12: Hardware Installation
Because there are large differences between PC’s, we can give you only a general in- stallation guide. Please refer your computer’s reference manual whenever in doubt. 1. If you want to install the EX-1316HMV on a DIN-RAIL, then please go ahead with the step 5, before proceeding to step 2. -
Seite 13: Driver Installation
Open the >Device manager<. Now you should see at „Ports (COM & LPT)“ and „USB- Controller“ the following new entry: If you see this or a similar information the device is installed correctly. © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 14: Cleaning
32°F to 131°Fahrenheit Storage Temperature: -40°F to 167°Fahrenheit Rel. Humidity: 5% to 95% Power: +7 bis +24 Volt & +12 Volt Size: 336,00 x 68,00 x 43,00 mm Weight: 1000g © Copyright 2017 by EXSYS Vertriebs GmbH. All Rights Reserved...
