MONTAGEANLEITUNG

Schritt 1

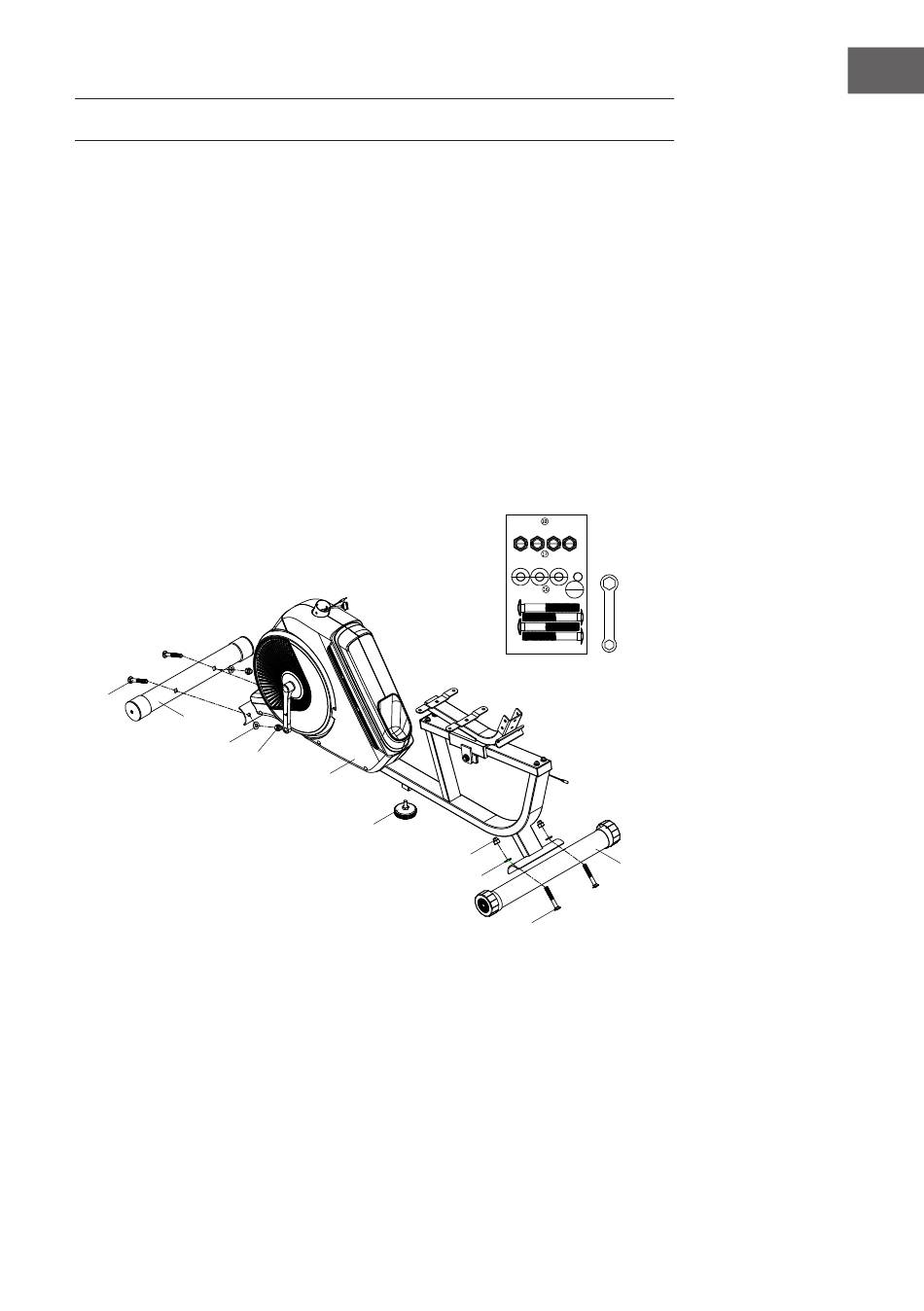

Befestigen Sie das vordere Stabilisierungsrohr (2) mit zwei Schlossschrauben
(16), zwei gewölbten Unterlegscheiben (17) und zwei Hutmuttern (18) am
Hauptrahmen (1).
Befestigen Sie das hintere Stabilisierungsrohr (3) mit zwei Schlossschrauben
(16), zwei gewölbten Unterlegscheiben (17) und zwei Hutmuttern (18) am
Hauptrahmen (1). Schrauben Sie die Fußmatte (14) am unteren Ende des
Hauptrahmens (1) fest.
16
2
17
18
1
14
18
17
M10
4X
φ10*φ22
4X
M10*75
4X
3
16
