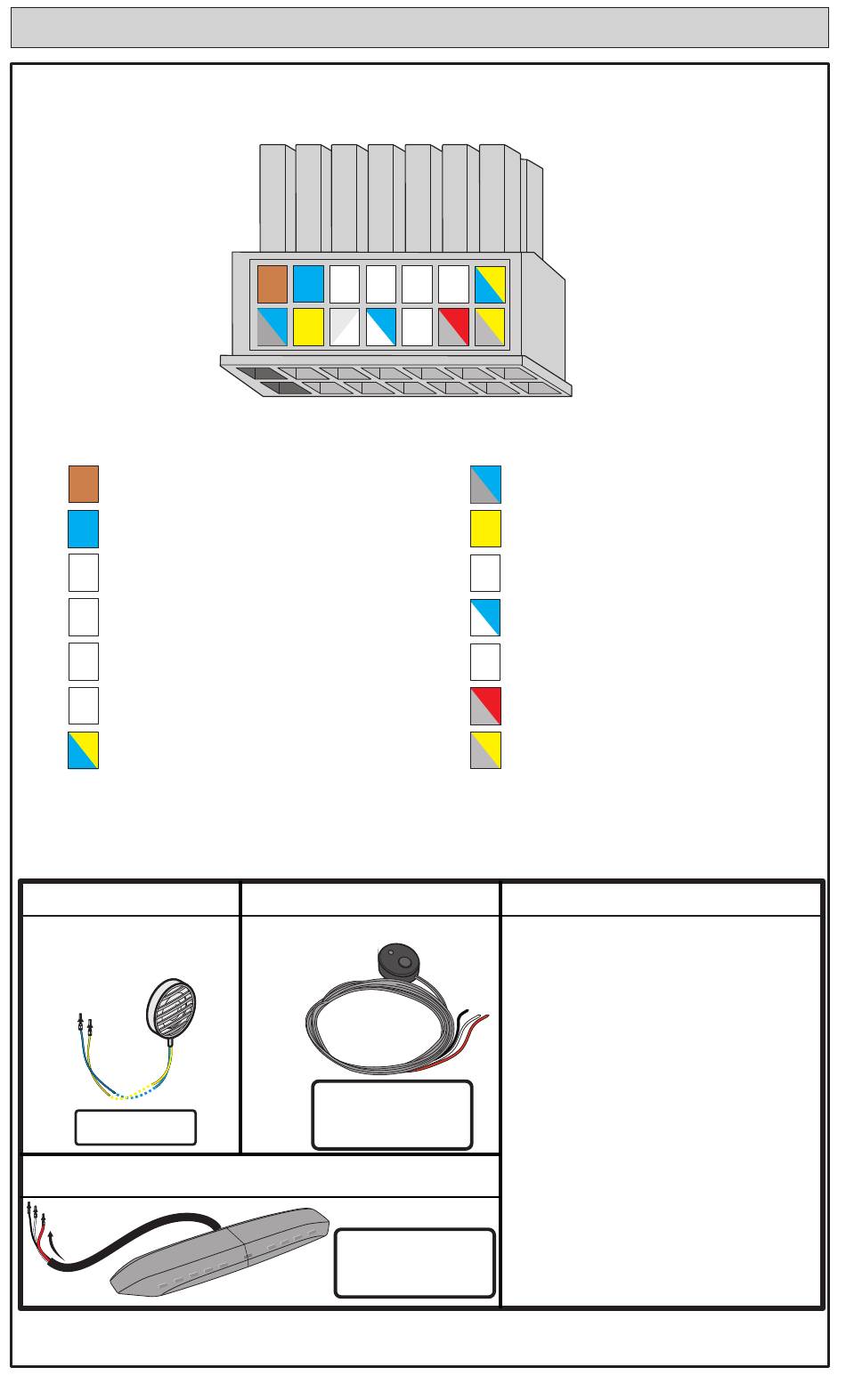

Pin-Belegung des Steckers am Mastermodul
1
braun - Masse
2
blau - Lautsprecher
3
weiß - Display schwarzes Kabel
4
weiß - Display weißes Kabel
5
weiß - Taster schwarzes Kabel
6
weiß - Taster weißes Kabel
7
gelb/blau - +15 (nur GPS-Anlagen)
Lautsprecher
Pin 2 - Blau
Pin 9 - Gelb
LED - Display
5
1
2
3
4
12
8
9
10
11
Klebetaster
Pin 5 - Schwarz
Pin 6 - Weiß
Pin 12 - Rot
Pin 3 - Schwarz
Pin 4 - Weiß
Pin 10 - Rot
Seite 2
7
6
14
13
8
blau/schwarz - +12V
9
gelb - Lautsprecher
10
weiß - Display rotes Kabel
11
weiß/blau - Handbremse
12
weiß - Taster rotes Kabel
13
grau/rot - Radio Mute
14
gelb/schwarz - Geschwindigkeit
