Installation
Nicht beheizte Geräte
Q
B (HARZ)
A (ISO)
LUFT

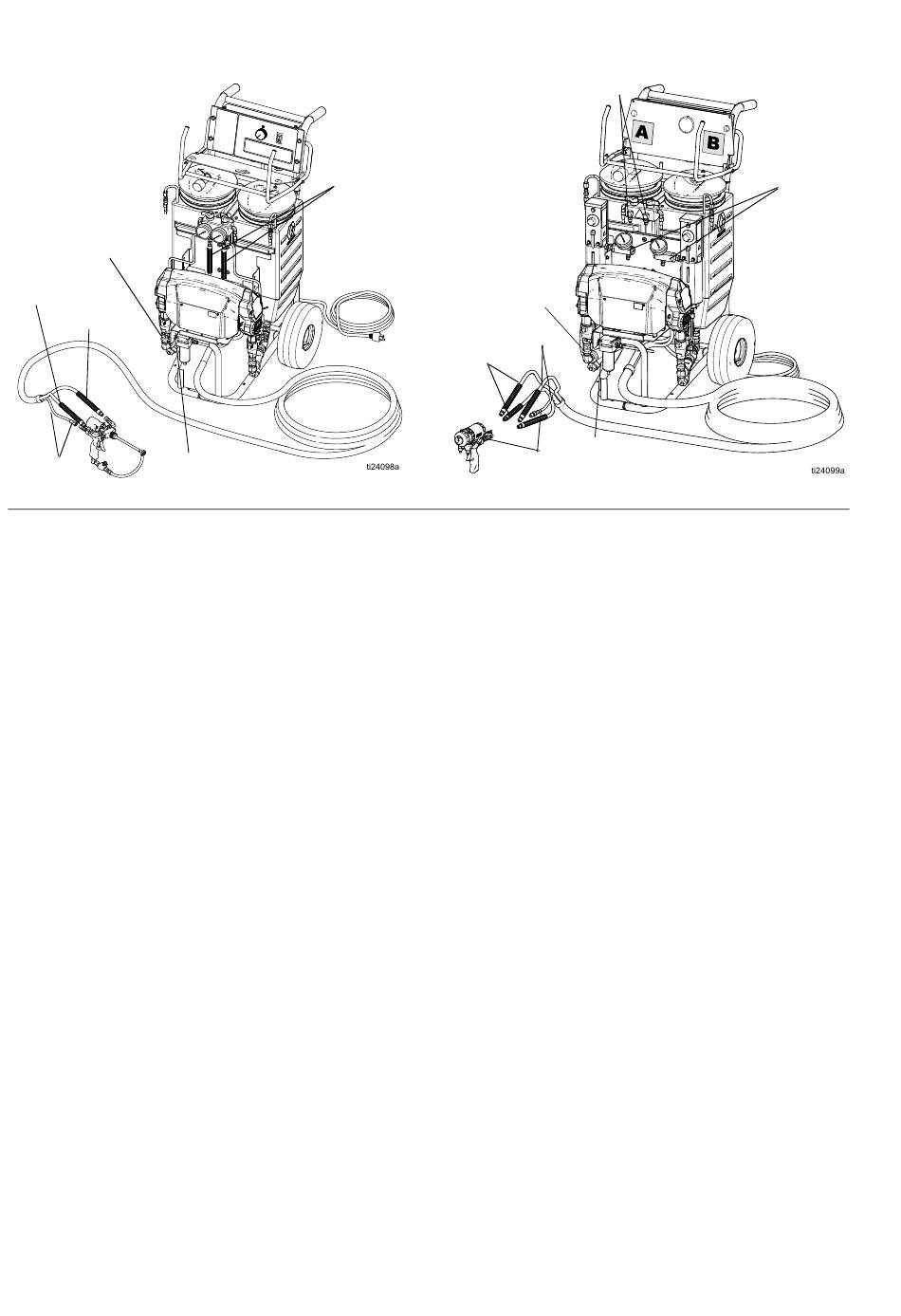

A . 6 Schlauchanschlüsse
BB
Anschluss der
Materialschläuche
1. Die Materialzufuhrschläuche an den
Auslassschlauchanschlüssen (S) anschließen.
HINWEIS: Rote Schläuche für Komponente A (ISO)
und blaue Schläuche für die Komponente B (RES)
verwenden. Die Fittings sind unterschiedlich groß,
um Anschlussfehler zu vermeiden.
2. Das andere Ende der Schläuche an den
Eingängen A und B der Pistole anschließen.
3. Nur beheizte Geräte: die Zirkulationsschläuche
von den Zirkulationsöffnungen der Pistole
an den Anschlüssen des Auslasschlauchs (S)
anschließen.
Anschließen der Luftschläuche
1. Bei luftbetriebenen Pistolen: Luftschlauch der
Pistole am Lufteingang der Pistole sowie am
Luftfilterauslass (Z) anschließen.
HINWEIS: Wenn Sie mehrere Schlauchpakete
verwenden, müssen Sie die Luftschläuche mit dem
Nippel (305) verbinden, der im Lieferumfang des
Schlauchpakets enthalten ist.
18
S
Z
Beheizte Geräte
S
Q
A (ISO)
B (HARZ)
Z
LUFT
2. Bei beheizten Geräte mit Fusion Pistolen:
den mitgelieferten Kugelhahn und die
Schnellkupplung am Luftschlauch der Pistole
anschließen. Die Kupplung mit dem Fitting der
Pistolen-Luft verbinden.
Anschließen der Hauptluftzufuhr
Die Hauptluftleitung an das Schnelltrennfitting (Q)
am Gerät anschließen. Der Luftzufuhrschlauch muss
bis zu einer Länge von 15 m (50 Fuß) mindestens
einen ID von 5/16 Zoll (8 mm) haben, oder bei einer
Länge von 30 m (100 Fuß) 3/8 Zoll (10 mm).
HINWEIS: Der Luftfilter/Feuchtigkeitsabscheider (Z)
ist mit einem automatischen Feuchtigkeitsabfluss
ausgestattet.
Vor der erstmaligen
Inbetriebnahme spülen
Der Reactor E-10 wurde im Werk mit einem
Weichmacheröl getestet. Vor dem Spritzen muss das
Öl mit einem verträglichen Lösungsmittel ausgespült
werden. Siehe Spülen, Seite 27.
S
311233ZAE
