8
• Das Gerät sollte nicht an einem Ort montiert werden, an dem häufig
ätzende Lösungen und Sprays (Schwefel) eingesetzt werden.
• Das Gerät sollte in Umgebungen nicht betrieben werden, in denen
Öl, Dampf und Schwefelgase auftreten.
• Es wird empfohlen, einen Zaun um ein Außengerät aufzustellen, um
zu verhindern, dass Personen oder Tiere das Außengerät erreichen
können.
• Bei der Montage in Gegenden mit viel Schneefall sollten die folgen-
den Hinweise beachtet werden.
- Der Untergrund sollte so hoch wie möglich sein.
- Montieren Sie ein Gehäuse zum Schutz gegen Schnee.
• Wählen Sie einen Montageort nach den folgenden Kriterien aus, um
Nachteile beim zusätzlichen Abtaubetrieb zu vermeiden.
- Montieren Sie das Außengerät an einem gut belüfteten Standort.
An sehr feuchten Orten sollte im Winter (am Strand, an der Küste,
an einem See usw.) eine ausreichende Anzahl von Sonnenstunden
herrschen. (Beispiel: Ein Dach. Hier herrscht häufig Sonnenschein.)

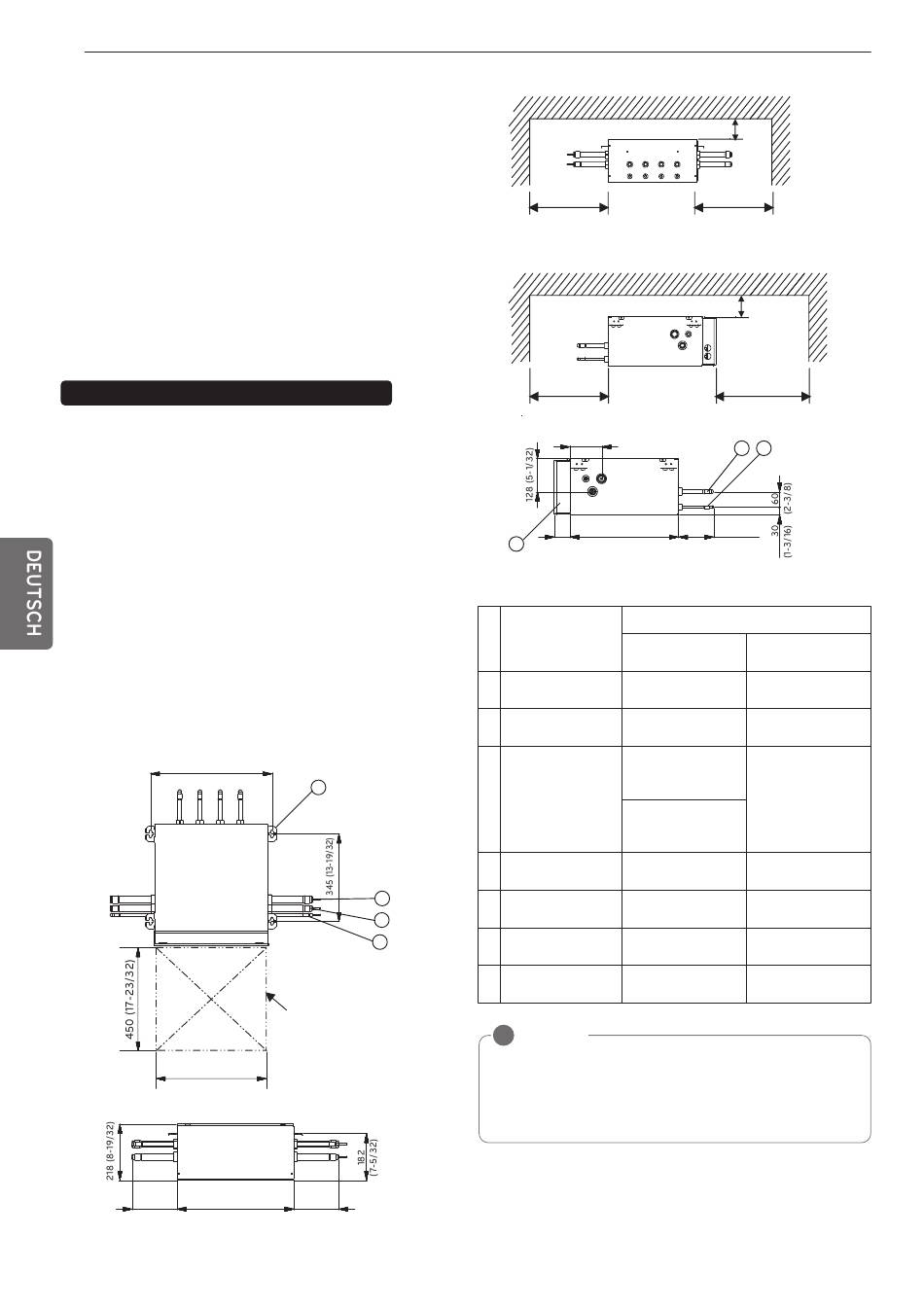

Für die Installation der Wärmerückgewinnung
Wählen Sie für das WR-Gerät einen Montagestandort, der die folgen-
den Voraussetzungen erfüllt:
- Da das WR-Gerät für den Innenbetrieb ausgerichtet ist, sollte es nicht
an einem Ort montiert werden, an dem Regenwasser eindringen
kann.
- Es müssen ausreichende Wartungsabstände eingehalten werden.
- Die maximal zulässige Länge des Kältemittelrohrs darf nicht über-
schritten werden.
- Das WR-Gerät nicht an einem Ort mit starker Wärmestrahlung ande-
rer Wärmequellen montieren.
- Das WR-Gerät nicht an einem Ort montieren, an dem Ölspritzer,
Sprühnebel oder hochfrequente elektrische Strahlungen auftreten
können.
- Wählen Sie für das Gerät einen Montageort, an dem sich die Be-
triebsgeräusche nicht störend auswirken. (Bei der Montage zum Bei-
spiel in einem Besprechungszimmer könnten die Gespräche durch
die Geräusche des Gerätes gestört werden.)
- Wählen Sie einen Standort, an dem die Kältemittelrohre, die Abfluss-
Rohre und die elektrischen Anschlüsse leicht vorgenommen werden
können.
481 (18-15/16)
450 (17-23/32)
174
(6-27/32)
453 (17-27/32)
7
1
2
3
Wartungstür
(Wartungsabstand)
174
(6-27/32)
Mehr als 100 (3-15/16)
(Wartungsabstand)
Mehr als
300 (11-13/16)
(Wartungsabstand)
Mehr als
300 (11-13/16)
(Wartungsabstand)
124 (4-7/8)
419 (16-1/2)
61
6
(2-13/32)
No. Bauteilbezeichnung
PRHR042, PRHR042A
PRHR032, PRHR032A
Niedrigdruck-Gas-
Lötverbindung
1
rohranschluss
Ø28.58 (1-1/8)
Hochdruck-Gasrohr-
Lötverbindung Ø22.2
2
anschluss
(7/8)
Lötverbindung
(PRHR042, PRHR042A)
Ø15.88 (5/8)
Flüssigkeitsrohran-
3
schluss
Lötverbindung
(PRHR032, PRHR032A)
Ø12.7 (1/2)
Gasrohranschluss In-
Lötverbindung
4
nengerät
Ø15.88 (5/8)
Flüssigkeitsrohran-
Lötverbindung Ø9.52
5
schluss Innengerät
(3/8)
6 Schaltkasten
-
7 Metallaufhängung
M10 oder M8
HINWEIS
!
• Die Wartungstür muss auf der Seite des Schaltkastens montiert
werden.
• Bei Einsatz von Reduzierstücken müssen die Wartungsabstände
entsprechend den Abmessungen der Reduzierstücke vergrößert
werden.
Mehr als 100 (3-15/16)
Mehr als 100 (3-15/16)
Mehr als
100 (3-15/16)
(Wartungsabstand)
(Wartungsabstand)
(Wartungsabstand)
Mehr als
300 (11-13/16)
(Wartungsabstand)
Mehr als
Mehr als 100 (3-15/16)
Mehr als 100 (3-15/16)
100 (3-15/16)
(Wartungsabstand)
(Wartungsabstand)
(Wartungsabstand)
Mehr als
450 (17-23/32)
(Wartungsabstand)
4
5
137
(5-13/32)
[Einheit: mm(inch)]
Beschreibung
PRHR022, PRHR022A
Lötverbindung Ø22.2
(7/8)
Lötverbindung
Ø19.05 (3/4)
Lötverbindung Ø9.52
(3/8)
Lötverbindung
Ø15.88 (5/8)
Lötverbindung Ø9.52
(3/8)
-
M10 oder M8
