10
ACHTUNG
!
Das Gerät muss äußerst vorsichtig transportiert werden.
• Falls das Gerät schwerer als 20 kg (44lbs) ist, darf es nicht von einer einzelnen
Person getragen werden.
• Zur Verpackung bestimmter Produkte wird Polypropylenband verwendet. Die-
ses Band darf nicht zum Transport des Gerätes verwendet werden.
• Die Lamellen des Wärmetauschers niemals berühren. Es besteht die Gefahr
von Schnittverletzungen.
• Plastikbeutel müssen zerteilt und entsorgt werden, so dass Kinder nicht damit
spielen können. Beim Spielen mit intakten Plastikbeuteln besteht für Kinder die
Gefahr von Erstickungen.
• Das Außengerät beim Transport an vier Punkten stützen. Beim Anheben an nur
drei Punkten kann das Gerät instabil werden und herunterfallen.
• Es sollten zwei Tragegurte von mindestens 8 m (26,2 ft) Länge verwendet wer-
den.
• Schützen Sie die Berührungspunkte des Gehäuses mit den Riemen, indem Sie
Tuch oder Karton dazwischen legen.
• Das Gerät immer so anheben, dass sich der Schwerpunkt stets mittig befindet.

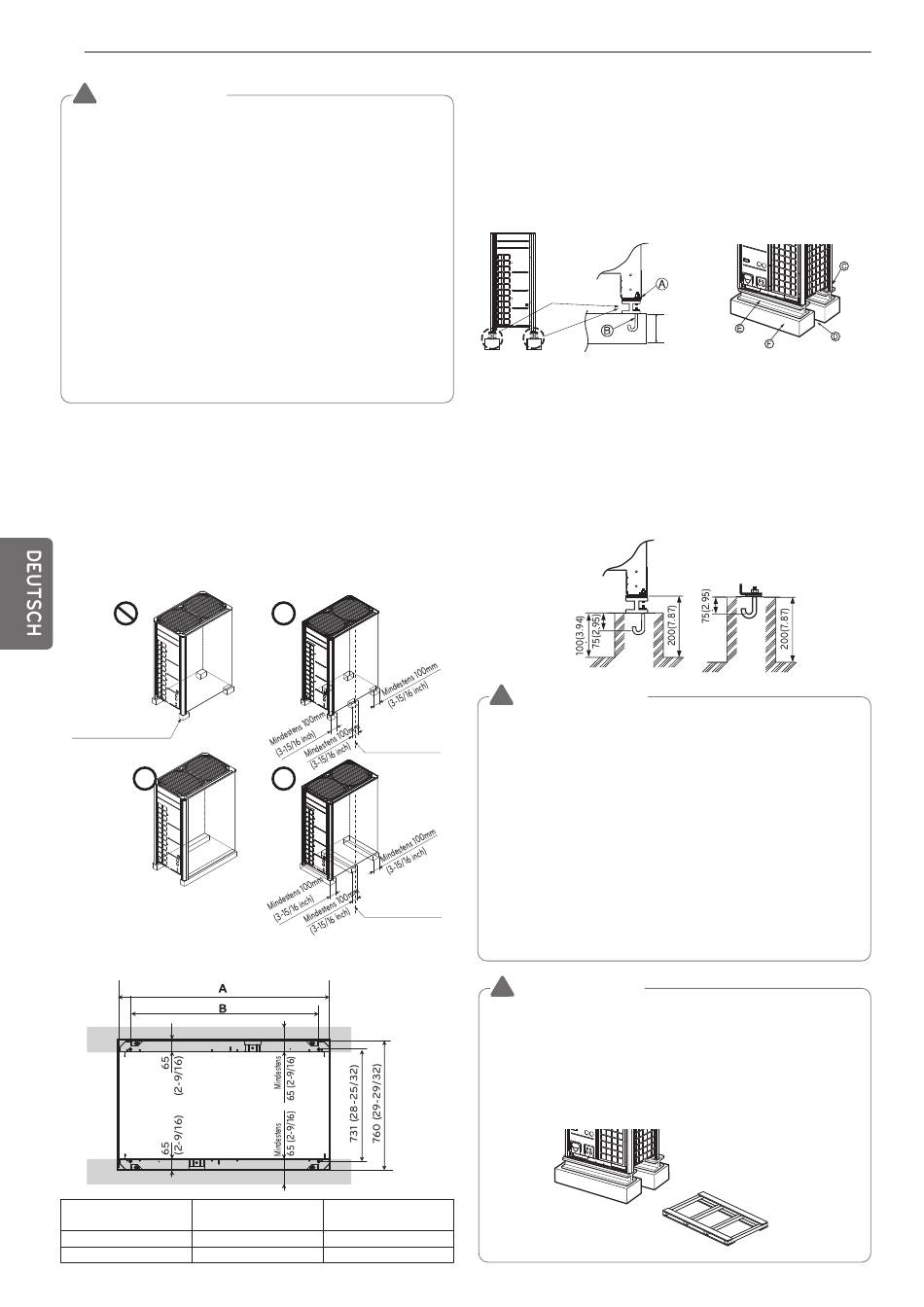

MONTAGE
• Das Gerät muss an einem Standort montiert werden, der für das Gewicht und
Vibrationen sowie für die Betriebsgeräusche des Außengerätes geeignet ist.
• Die Stützen an der Unterseite des Gerätes müssen eine Breite von minde-
stens 100 mm (3-15/16 inch) aufweisen.
• Die Stützen des Außengerätes sollten eine Höhe von mindestens 200 mm (7-
7/8 inch) aufweisen.
• Die Dübelschrauben müssen mindestens 75 mm (2-15/16 inch) weit einge-
führt werden.
Für Außengeräte
sind die Eckstützen
allein nicht
ausreichend.
Position der Dübelschrauben
Gehäuse-
A [mm (inch)]
UXA
930 (36-5/8)
UXB
1240 (47-1/4)
Montageuntergrund
• Befestigen Sie das Gerät mit Schrauben (wie im Folgenden gezeigt),
damit das Gerät bei Erdbeben oder Stürmen nicht herunterfällt.
• Verwenden Sie zur Unterstützung einen H-Träger
• Lärm und Vibrationen können je nach Art der Montage durch den
Boden oder die Wand übertragen werden. Daher müssen Anti-Vibra-
tionsmaterialien verwendet werden (Polsterkissen) (Das Bodenkis-
sen sollte eine Größe von 200 m (7-7/8 inch) besitzen)
Ⓐ Die Eckhalterungen müssen fest montiert werden. Ansonsten
könnte sich die Stütze der Montage verbiegen.
Ⓑ Es sollten ausschließlich Dübelschrauben der Größe M10 verwen-
det werden.
Ⓒ Legen Sie ein Polsterkissen zwischen Außengerät und Boden, um
Vibrationen zu absorbieren.
Ⓓ Abstände für Rohrleitungen und Kabelanschlüsse (Rohre und Kabel-
anschlüsse der Unterseite)
Ⓔ H-Träger
Ⓕ Beton
!
• Das Außengerät muss an einem Standort montiert werden, an
dem das Gewicht des Gerätes getragen werden kann. Bei unzu-
Mittelpunkt des Gerätes
reichender Stabilität könnte das Außengerät herunterfallen und
Verletzungen verursachen.
• Das Außengerät muss an einem Standort montiert werden, an
dem es bei starkem Wind oder Erdbeben nicht herunterfallen
kann. Bei unzureichender Stabilität könnte das Außengerät her-
unterfallen und Verletzungen verursachen.
• Achten Sie bei der Bodenmontage auf einen festen Untergrund,
auf Wasserabflüsse (Wasserabfluss des Außengerätes wäh-
rend des Betriebs) und auf geeignete Räume zum Verlegen der
Rohrleitungen und Kabel zur Erdung.
• Rohrleitungen für den Wasserauslass dürfen nicht in ein Auf-
Mittelpunkt des Gerätes
fangbecken verlegt werden. Anstelle eines Wasserauslasses
sollte ein Abfluss verwendet werden. Die Rohrleitungen könn-
ten gefrieren und den Wasserabfluss verhindern.
Einheit : mm (inch)
!
• Die Palette (Holz) unter dem Auffangbecken des Außengerätes
muss vor dem Befestigen der Schraube entfernt werden. Anson-
sten ist die Montage des Außengerätes instabil und der Wärme-
tauscher kann gefrieren und Störungen beim Betrieb
verursachen.
• Die Palette (Holz) unter dem Außengerät muss vor Lötarbeiten
entfernt werden. Bei nicht entfernter Palette (Holz) besteht
Brandgefahr bei Lötarbeiten.
B [mm (inch)]
730 (28-3/4)
1040 (40-15/16)
Mindestens
200 (7.87)
WARNUNG
ACHTUNG
Palette (Holz)
- Vor der Montage entfernen
Einheit : mm (inch)
