SMA NR3-STP-AC-CON Bedienungsanleitung Seite 229

SMA Solar Technology AG

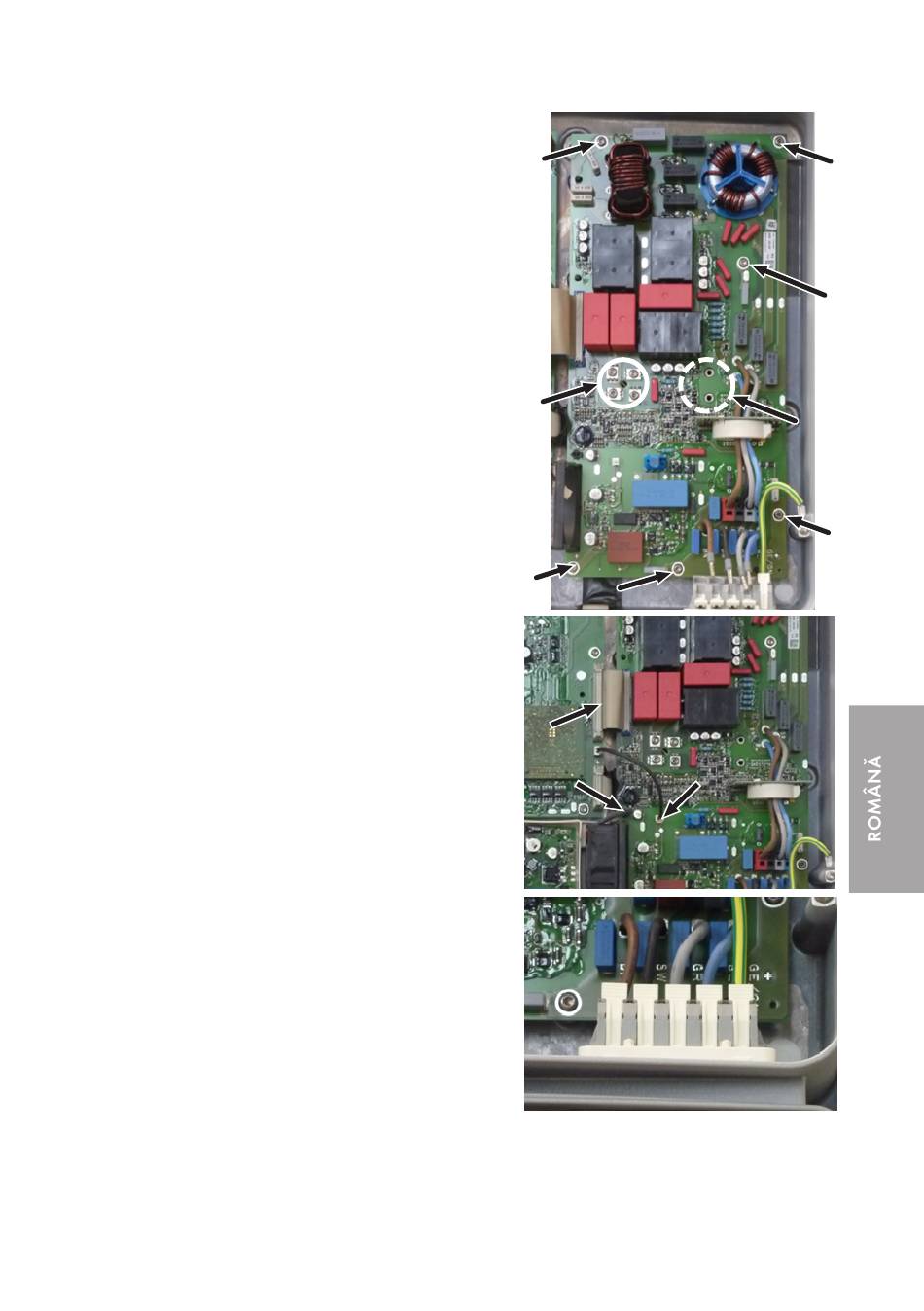

5. Strângeţi toate şuruburile de fixare, cu excepţia
zonei haşurate (TX20, cuplu de strângere: 3,5 Nm).
Pentru aceasta utilizaţi şuruburile noi livrate
împreună cu produsul. După montare, zona
haşurată poate rămâne neechipată.
6. Conectaţi toţi conectorii pe AC-CON. Utilizaţi
pentru aceasta noul cablu plat, livrat împreună cu
produsul.
7. Introduceţi conductorii în orificiul blocului de borne
AC şi blocaţi-l. Aveţi grijă la alocarea corectă.
8. Repuneţi invertorul în funcţiune (vezi capitolul 8, pagina 230).
Instrucțiuni de schimb
7 Montarea AC-CON
ACCON-STPTL10-RM-xx-10 229
