8 Colocar o inversor novamente em serviço
8 Colocar o inversor novamente em serviço
1. Realizar as verificações necessárias para a correta recolocação em serviço no seguimento da
substituição dos módulos, em conformidade com todas as leis, normas e diretivas vigentes no
local. Nestas verificações, ter atenção às condições necessárias para a substituição dos
componentes (ver capítulo 2.2 "Avisos de segurança importantes", página 193).
2. Assegurar que os condutores de proteção estão corretamente conectados no inversor e que o
condutor de proteção está a funcionar.
3. Colocar a tampa superior da caixa na caixa e apertar ligeiramente todos os parafusos.
4. Apertar os parafusos da tampa da caixa na sequência especificada (largura da chave 4,
binário: 6 Nm ± 0,3 Nm).

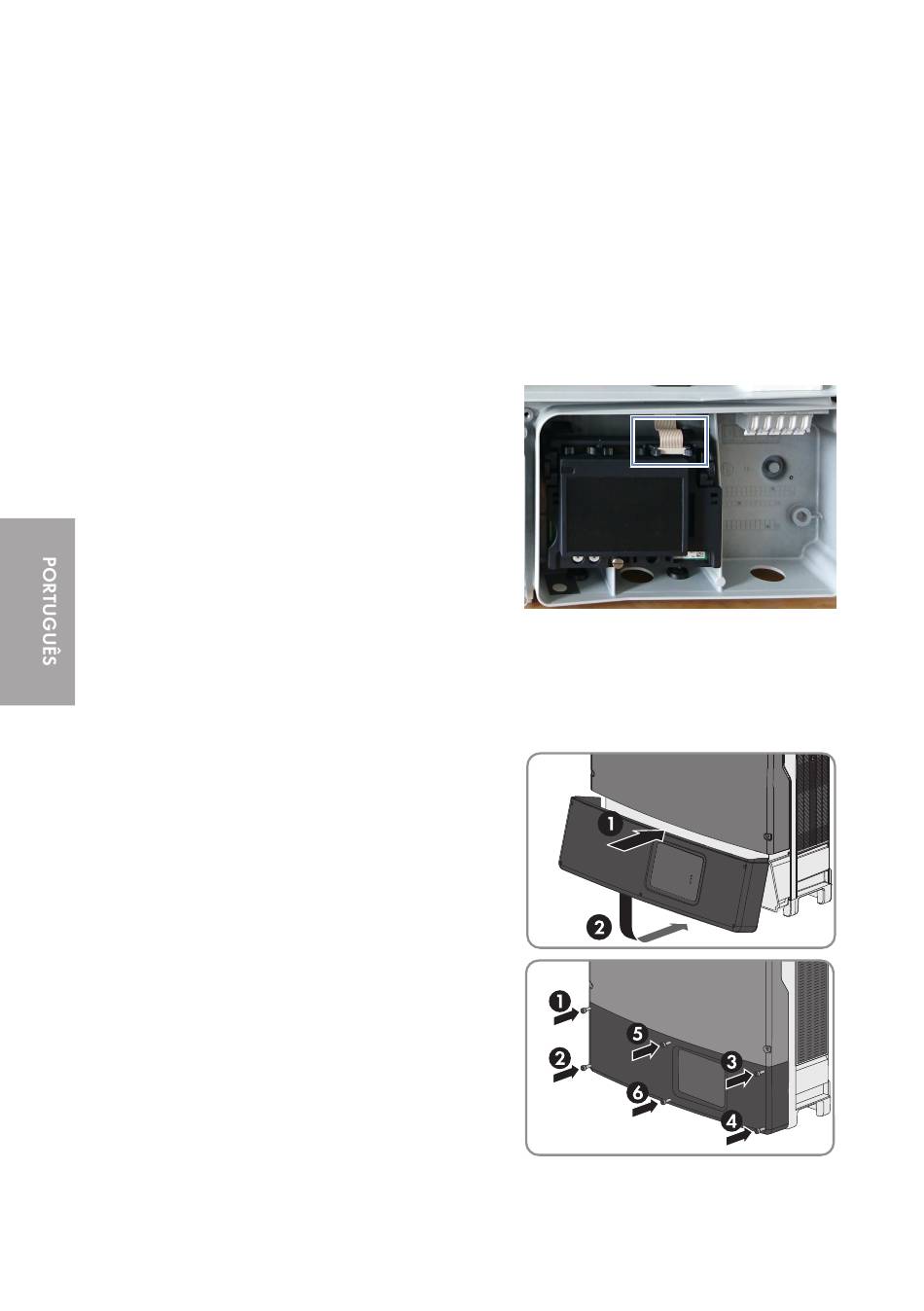

5. Conectar o módulo de comunicação ao inversor.
Para tal, encaixar e bloquear o cabo plano no
módulo de comunicação.
6. Ligar novamente os conectores de ficha CC ao inversor, na sua posição inicial.
☑ Os conectores de ficha CC encaixam de forma audível.
7. Certificar-se de que todos os conectores de ficha CC estão bem encaixados.
8. Fechar todas as entradas CC não necessárias com os conectores de ficha CC providos de
tampões de vedação.
9. Encaixar em cima a tampa inferior da caixa e
fechar para baixo. Nesta ocasião, os parafusos têm
de sobressair da tampa inferior da caixa.
10. Com uma chave Allen (tamanho 3), apertar bem
todos os 6 parafusos na sequência 1 a 6 (binário:
2,0 Nm ± 0,3 Nm). Ao cumprir esta sequência,
evitará que a tampa da caixa seja mal apertada e
que a caixa não vede corretamente. Dica: se os
parafusos caírem da tampa inferior da caixa, inserir
o parafuso comprido no orifício inferior do meio e
inserir depois os 5 parafusos curtos nos restantes
orifícios.
11. Verificar se o ESS apresenta desgaste:
