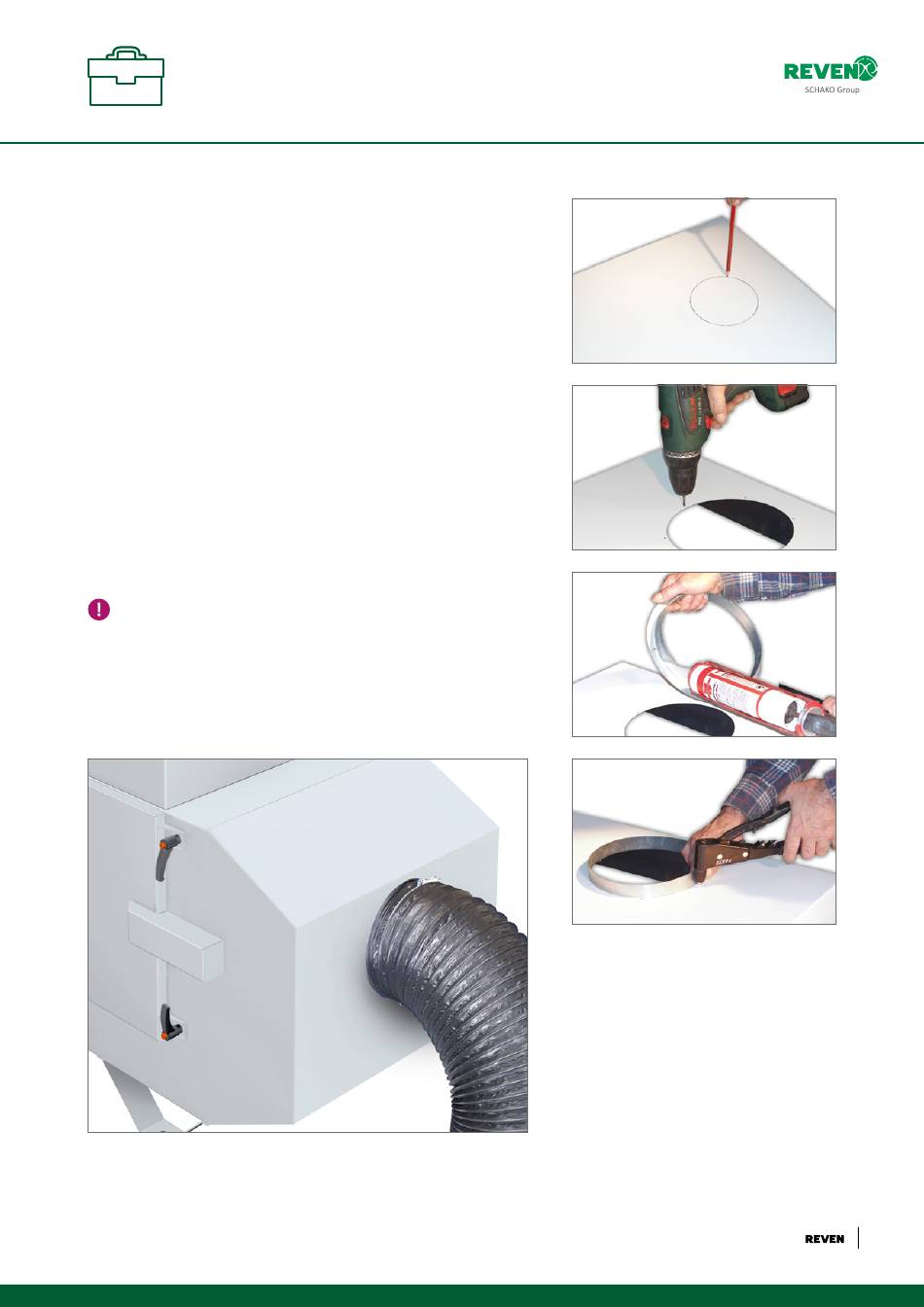

Installation des Gerätes III
Absaugöffnung
4.
Lage der Absaugöffnung festlegen.
Lochbild anzeichnen und ausschneiden
(Durchmesser siehe technische Daten auf Seite 16).
5.
Nietlöcher für Bundkragen bohren.
Kleber auftragen und Bundkragen mit Nieten
befestigen.
6.
„Absaugkit II" (optional) installieren
oder Verrohrung anschließen.
ACHTUNG:
Die max. Länge des Ansaugschlauches oder Ansaugrohres
darf 3 m nicht überschreiten. Der Durchmesser des
Ansaugschlauches bzw. Ansaugrohres muss dem
Durchmesser des Ansaugstutzen entsprechen.
Abb.: Installationsbeispiel mit „Absaugkit II"
© Bedienungs- und Wartungsanleitung X-CYCLONE® CE-XSC-Serie
7
