Elektrischer Anschluss IV

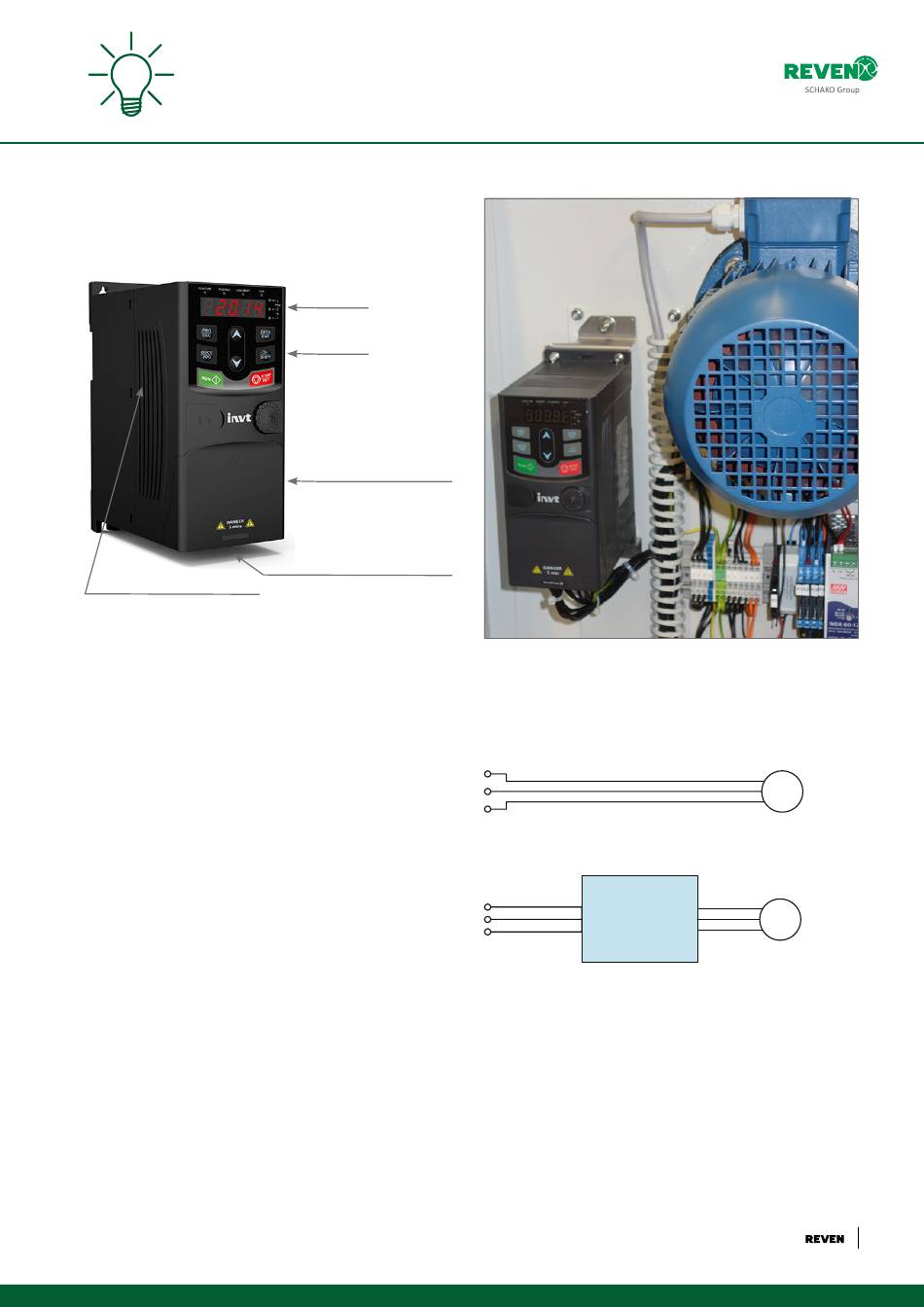

Frequenzumrichter
GD20 Open Loop Control
Aufbau
Öffnung für Kühlung
Frequenzumrichter
Definition
Ein Frequenzumrichter ist ein Stromrichter, der
aus Wechselspannung eine in der Frequenz und
Amplitude veränderbare Wechselspannung für die
direkte Versorgung von elektrischen Maschinen wie
Drehstrommotoren generiert. Sollwerte für Frequenz und
Amplitude der Ausgangswechselspannung richten sich
nach den Erfordernissen der elektrischen Maschine und
deren aktueller Last.
Manche Frequenzumrichter weisen zusätzliche
Sensoreingänge auf, um Zustandsparameter der elek-
trischen Maschine wie Drehzahl oder momentane
Winkelposition des Rotors zu erfassen.
Je nach Art der elektrischen Maschine können Frequenz-
umrichter sowohl mit Einphasenwechselspannung
als auch Dreiphasenwechselspannung arbeiten
und auch aus Einphasenwechselspannung eine
Dreiphasenwechselspannung für die Versorgung von
Drehstrommotoren generieren.
(Quelle: https://de.wikipedia.org/wiki/Frequenzumrichter)
Display
Tastatur
Ein-/Ausgangsklemmen
unter der Abdeckung
Stromversorgung
auf der Unterseite
Vereinfachte Darstellung
Drehzahl konstant
Frequenz-
umrichter
Drehzahl variabel
Weitere Funktionen (Anlauf/ Bremsen/Strombegrenzung)
© Bedienungs- und Wartungsanleitung X-CYCLONE® CE-XSC-Serie
M
M
20
