Elektrischer Anschluss I
Allgemeine Hinweise
Arbeiten an elektrischen Bauteilen/-gruppen dürfen
von einer Elektrofachkraft
entsprechend den geltenden
Vorschriften durchgeführt werden. Der Unternehmer oder
Betreiber hat ferner dafür zu sorgen, dass die elektrischen
Anlagen und Betriebsmittel entsprechend den geltenden
Vorschriften betrieben und instand gehalten werden.
Bei Arbeiten an elektrischen Bauteilen / -gruppen muss das
Gerät vom Netz getrennt und gegen Wiedereinschalten
gesichert werden.
Die Geräte sind bereits anschlussfertig verdrahtet und
wurden vor der Auslieferung sicherheitstechnisch über-
prüft. Sie entsprechen den VDE-Vorschriften.
ACHTUNG:
Der Luftreiniger X-CYCLONE® C-XSC muss an den örtli-
chen Potenzialausgleich angeschlossen werden. Örtliche
Leitungen müssen gegen Überlast und Kurzschluss abge-
sichert
sein.
•
Drehrichtung beachten!
•
Der elektrische Anschluss erfolgt über die
Anschlussklemmen:
Klemme 1, Klemme 2, Klemme 3, PE
Kabelbelegung:
L1-Ader 1, L2-Ader 2, L3-Ader 3 und PE-PE
(Optional Start/ Stopp über Klemme 5 und Klemme 6)
Hierzu ist bauseitig die entsprechende Zuleitung
zu verlegen.
•
Ein Null-Leiter ist für optionale Nachrüstungen
erforderlich!
•
Bitte Schaltpläne auf Seite 21 beachten.

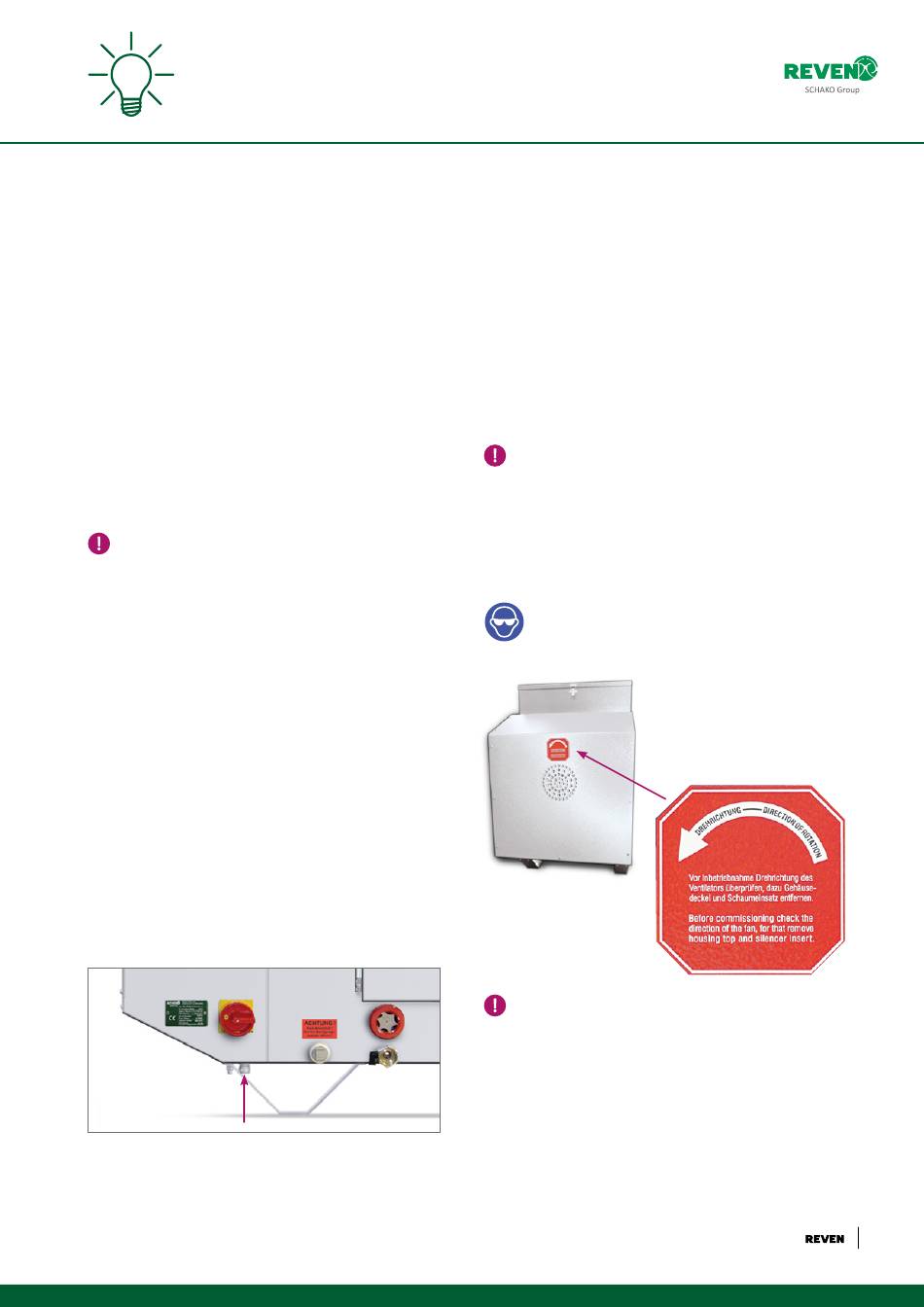

Abb.: Kabelverschraubung für Zuleitung Elektrischer Anschluss
Ventilatordrehrichtung beachten
und überprüfen
nur
Form und Drehrichtung des Ventilators sorgen dafür, dass
die Luft durch den Ansaugstutzen gesaugt wird.
Der Ventilator dreht immer gegen den Uhrzeigersinn
(durch den Frequenzumrichter vorprogrammierte
Werkseinstellung)!
Eine falsche Drehrichtung bewirkt eine stark verminderte
Leistung des Gerätes und kann den Ventilatormotor dau-
erhaft beschädigen.
ACHTUNG:
Bei falschem Anschluss übernehmen wir keine Garantie!
Die Ventilatordrehrichtung nach den Hinweisen auf
dem abgebildeten Aufkleber überprüfen. Hierzu den
Gehäusedeckel und die Schalldämpfermatte abnehmen.
Schutzbrille tragen!
ACHTUNG:
Auf keinen Fall harte Gegenstände, wie Spachtel oder
Schraubenzieher, zur Prüfung der Ventilatordrehrichtung
verwenden – Beschädigungsgefahr!
© Bedienungs- und Wartungsanleitung X-CYCLONE® CE-XSC-Serie
