Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................7 Leistungsmerkmale..........................10 Anschlüsse und Bedienelemente....................11 Gerätefunktionen............................ 13 Bedienung des Geräts........................... 15 Technische Daten............................ 16 Stecker- und Anschlussbelegungen....................17 Reinigung..............................19 Umweltschutz............................20 R1 12" Metronome Practice Pad Drum-Pad...
Seite 5
Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
Seite 6
Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
Seite 7
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Mobile Drums dienen zur Umsetzung digitaler Triggersignale von Drum-Pads in verschiedene Gebrauch Schlagzeugsounds. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedin‐ gungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen.
Seite 8
Sicherheitshinweise WARNUNG! Mögliche Gehörschäden bei Verwendung von Lautsprechern oder Kopfhörern mit hoher Lautstärke! Bei angeschlossenen Lautsprechern oder Kopfhörern kann das Gerät Lautstärken erzeugen, die zu vorübergehender oder perma‐ nenter Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hör‐ schäden verursachen.
Seite 9
Sicherheitshinweise HINWEIS! Beschädigung des Geräts bei Betrieb unter ungeeigneten Umgebungsbedingungen! Wenn das Gerät unter ungeeigneten Umgebungsbedingungen betrieben wird, kann es beschädigt werden. Betreiben Sie das Gerät ausschließlich in Innenräumen im Rahmen der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanlei‐ tung angegeben sind.
Seite 10

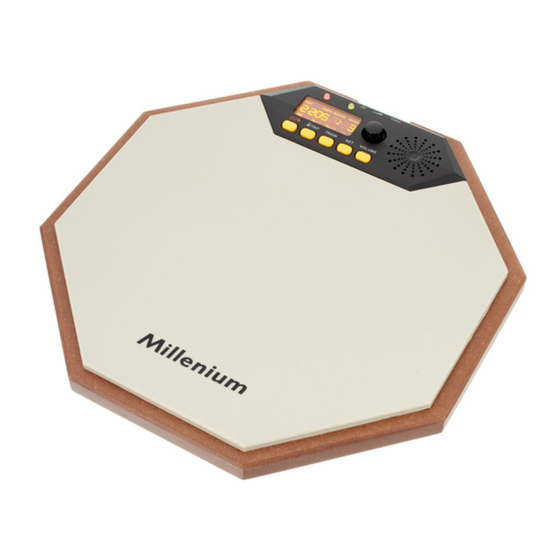

Leistungsmerkmale Leistungsmerkmale Eingebautes Metronom (30…250 Bpm, alle Notenwerte) Kopfhörer-Ausgang (3,5-mm-Stereo-Klinkenbuchse) Display Beat Counter (10…60 Sekunden) Einstellbarer Rhythmus (1…8 Zähleinheiten) Lautsprecher USB-C-Ladebuchse USB-Kabel (im Lieferumfang enthalten) R1 12" Metronome Practice Pad Drum-Pad...
Seite 11
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö PHONES O/► ▌/TAP TRAIN VOLUME R1 12" Metronome Practice Pad Drum-Pad...
Seite 12
Anschlüsse und Bedienelemente 1 Sechsstelliges Display 2 Rhythmusanzeige | Zeigt die aktuelle rhythmische Figur an. 3 Multifunktionsknopf | Regelt Beat, Tempo, Rhythm, Sound und Lautstärke 4 Lautsprecher 5 Schlagfläche 6 [VOLUME] | Taste zum Einstellen der Gesamtlautstärke des Übungspads 7 [SET] | Mit dieser Taste legen Sie die Einstellungen fest 8 [TRAIN] | Aktiviert den Trainingsmodus 9 [TAP] | Tap Tempo-Funktion ►...
Seite 13
Gerätefunktionen Gerätefunktionen ► ] für mehrere Sekunden. Einschalten Zum Einschalten des Geräts drücken Sie den Hauptschalter [O/ Nun erscheint das Konfigurationsmenü auf dem Display. Mit [SET] und Drehen des Mulitfunkti‐ onsknopfs können Sie die Einstellungen zu „BEAT“ , „TEMPO“ , „RHYTHM“ , „SOUND“ und „VOLUME“...
Seite 14
Gerätefunktionen Einstellen des Sounds Sie können zwischen drei verschiedenen Sounds wählen, die Sie mittels des Drehreglers ein‐ stellen können. Neben einer menschlichen Stimme sind auch zwei elektronische Soundvari‐ anten verfügbar. Ladestatus des Akkus Wenn das Gerät mit Akku betrieben wird, wird der Ladezustand im Menü angezeigt. Ist der Ladezustand zu niedrig, empfiehlt es sich, das Gerät über die USB-Mini-Schnittstelle aufzu‐...
Seite 15
Bedienung des Geräts Bedienung des Geräts Trainingsmodus Das Gerät verfügt über einen Trainingsmodus. Mit [TRAIN] bekommen Sie das gewünschte Menü angezeigt. Hier werden die Anzahl der Schläge in einem definierten Zeitintervall festgehalten. Das Zeitintervall kann mithilfe des Mul‐ tifunktionsknopfs zwischen 10…60 eingestellt werden und wird während der Übung auf 0 heruntergezählt.
Seite 16
Technische Daten Technische Daten Display Sechsstellige LED-Anzeige Eingangsanschluss USB-C Ausgangsanschluss Kopfhörer-Ausgang (3,5-mm-Stereo-Klinkenbuchse) Spannungsversorgung über USB-C Batterie/Akku Art der Batterie Lithium-Ionen Spannung 3,7 V Kapazität 600 mAh Betriebsdauer 10 h Abmessungen (B × H × T) 278 mm × 28 mm × 278 mm Gewicht 1,6 kg Umgebungsbedingungen...
Seite 17
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“...
Seite 18
Stecker- und Anschlussbelegungen Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse R1 12" Metronome Practice Pad Drum-Pad...
Seite 19
Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐...
Seite 20
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
Seite 21
Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
