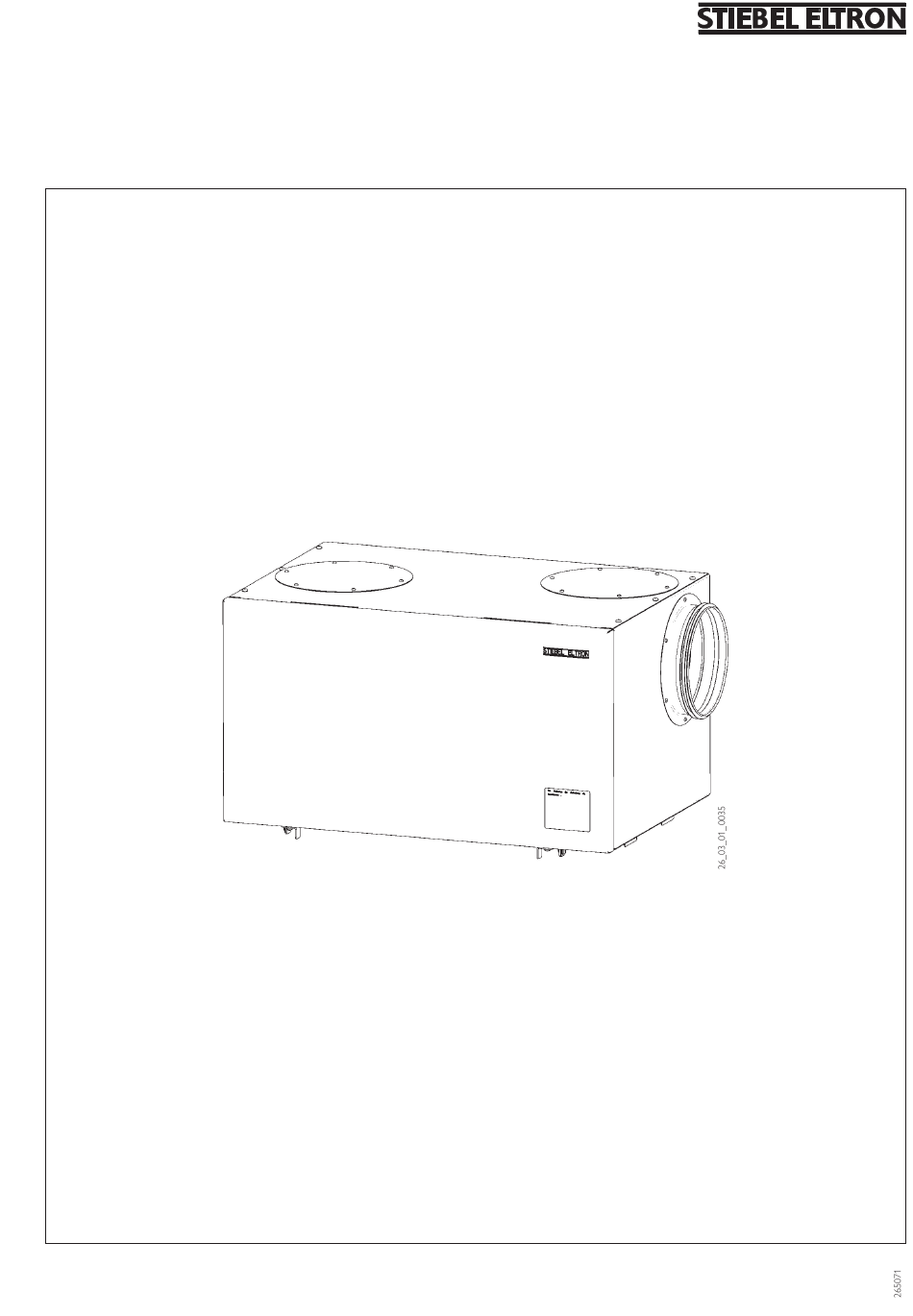

- Seite 1 Technik zum Wohlfühlen LWM 250 Abluftmodul Gebrauchs- und Montageanweisung Die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem zugelassenen Fachmann entsprechend dieser Anweisung ausgeführt werden.
- Seite 2 Dem Betriebsartenschalter (Abb. 2) sind fünf Montageanweisung Funktionen zugeordnet: 1.2 Arbeitsweise Für den Fachmann Partybetrieb Das Abluftmodul LWM 250 kann nur in Ver- Geräteaufbau Der Lüfter läuft permanent in Stufe 3 bindung mit einer Stiebel Eltron Sole/Wasser- Technische Daten Der Partybetrieb wird durch die Leuch- Wärmepumpe sinnvoll betrieben werden.
- Seite 3 1.6.3 Schaltuhr Die Uhrzeit kann durch Drehen des Minuten- zeigers (Abb. 1) eingestellt werden. Zur Einstellung der Uhrzeit die 24 h Anzeige hinter der Abdeckkappe so einstellen, dass die Ortszeit in dem Fenster (2) in der Nähe der Schaltzustandsanzeige (1) erscheint. Zum Einstellen der Schaltzeiten muss die Ab- deckkappe mit etwas Kraftaufwendung vom Schaltzustandsanzeige...
- Seite 4 Filtermatten Set für LWM 250; Inhalt: 10 Stück Best.-Nr.:220343 ben bis zum Anschlag nach hinten schieben. Kondenswasserpumpe PK 9 Best.-Nr.:182138 Schrauben festziehen. Jetzt die Wandhalter Sämtliche Lüftungsrohre, Ventile und ähnliches sind ebenfalls durch STIEBEL ELTRON lieferbar. vom LWM 250 abmontieren. Hierzu Schrau-...
- Seite 5 Wandhalter nach hinten schie ben und nach unten aushängen. Dann das LWM 250 auf den Montagewinkel so aufset- zen, dass die Haken (4) hinter die Schrauben (3) rutschen und bis zum Anschlag nach hin- ten schieben. Schrauben (3) festziehen.
- Seite 6 4.4 Wandmontage (s. Abb. 7) Das Gerät ist an geeigneter Stelle frostfrei (möglichst zentral, um kurze Luftkanalwege zu erreichen) zu montieren. Bevor das Gerät an der Wand befestigt wird, muss sichergestellt sein, dass die Wandstruktur die Gewichtskräfte des Gerätes tragen kann. Zum Anbringen der Wandhalterungen sind je nach Wandstruk- Vorlauf tur entsprechende Dübel mit Schrauben zu...
- Seite 7 4.6 Abgleich der Luftvolumenströme Ventilatorkennlinie Um den eingestellten Luftvolumenstrom un- abhängig vom Gegendruck konstant zu halten, Nacht passt die Elektronik die Lüfterdrehzahl ständig an. Daher ist die Lüfterdrehzahl nicht immer Party konstant. Das Gerät wird mit den voreingestellten Luft- volumenströmen ausgeliefert: Stufe 3 230 m³/h Stufe 2...
- Seite 8 öfen, Kamin, Gastherme usw.) vorhanden, ckelfalzrohren und Formteilen. Dieses Installa- so ist sicherzustellen, dass bei Betrieb dieser tionsmaterial ist über Stiebel Eltron beziehbar. Feuerstätten der Verbrennungsluftstrom un- Bei der Montage ist darauf zu achten, dass abhängig von der Lüftungsanlage zugeführt keine Metallspäne in das Rohrsystem gelangen.
- Seite 9 4.11 Montage Fernbedienung FEM Die Fernbedienung ist zur Montage auf Schalterdosen und auf ebenem Untergrund geeignet. Ziehen Sie die Abdeckkappe nach vorn vom Reglerteil ab. Befestigungsschrauben Sockel 26_03_01_0036 Lösen Sie die Befestigungsschrauben (Abb. 11) und ziehen Sie das Reglerteil ohne es zu ver- kanten vom Sockel ab.
- Seite 10 Im Garantiefall entschei- dem der Mangel erkannt wurde, unter Angabe erreichen – auch an Sonn- und Samstagen det allein Stiebel Eltron, auf welche Art der des vom Kunden festgestellten Fehlers des sowie an Feiertagen. Schaden behoben werden soll. Es steht Stiebel Gerätes und des Zeitpunktes seiner Feststel-...
- Seite 11 Technik zum Wohlfühlen Garantie-Urkunde Verkauft am: _________________________________________________ Nr.: Garantie-Urkunde: Wärmeerzeugungs- und Lüftungsgerät LWM 250 Stempel und Unterschrift des Fachhändlers:...
