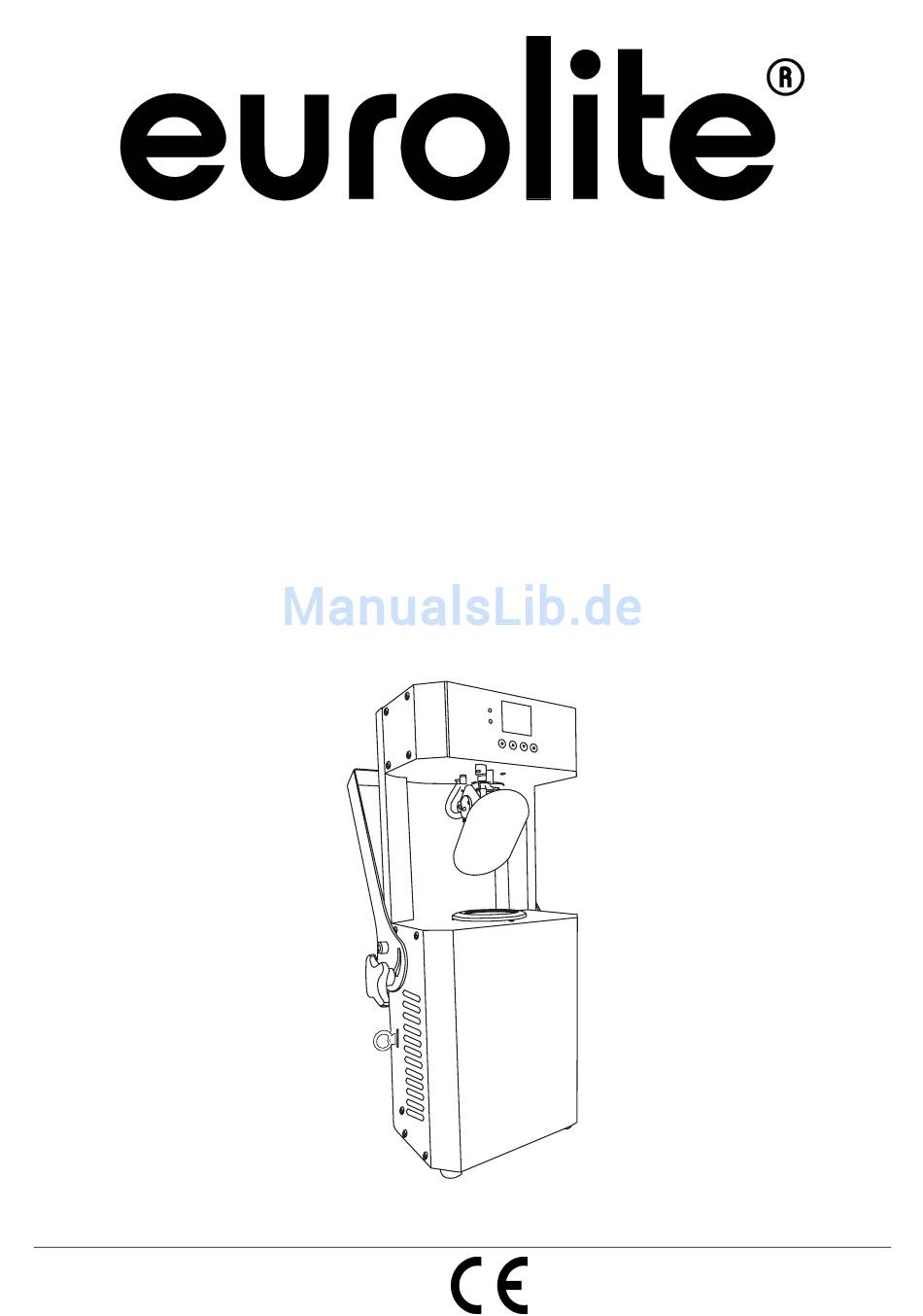

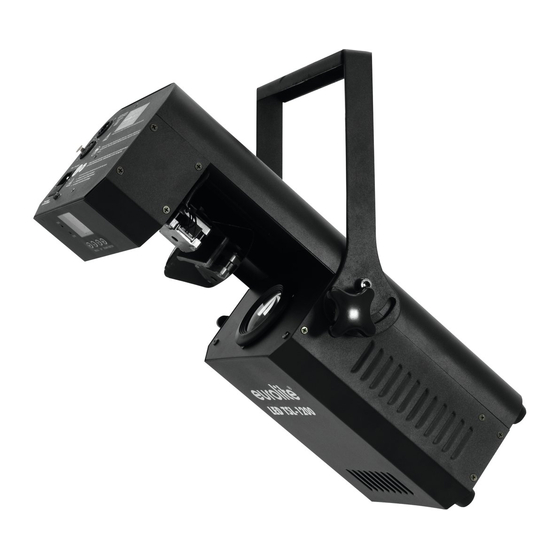

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED TSL TSL- - - - 1200 1200 1200 1200 Scan Scan Scan Scan © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis EINFÜHRUNG ..............................4 SICHERHEITSHINWEISE ..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG ..................... 6 GERÄTEBESCHREIBUNG..........................7 Features ................................. 7 Geräteübersicht .............................. 8 INSTALLATION ..............................9 Überkopfmontage ............................9 Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät ............10 Anschluss ans Netz ............................11 BEDIENUNG .............................. - Seite 3 Diese Bedienungsanleitung gilt für die Artikelnummer 51786190 This user manual is valid for the article number 51786190 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/34 00094159.DOC, Version 1.0...
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED TSL-1200 Scan entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den LED TSL-1200 Scan aus der Verpackung. - Seite 5 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 6: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken etc. vorgesehen. Lichteffekte sind nicht für den Dauerbetrieb konzipiert. -
Seite 7: Gerätebeschreibung
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, Abstürzen etc. verbunden. GERÄTEBESCHREIBUNG Features Lichtstarker LED-Scanner mit rotierenden Gobos und 120-W-LED •... -
Seite 8: Geräteübersicht
Geräteübersicht (1) Gehäuseschraube (2) DMX-Anzeige (3) Fehler-Anzeige (4) Display (5) Enter-Taste (6) Down-Taste (7) Up-Taste (8) Menu-Taste (9) Hängebügel (10) Ablenkspiegel (11) Objektivlinse (12) Feststellschraube (13) Fangsicherung (14) Lüftungsschlitze (15) Gehäuse (16) DMX-Eingangsbuchse (17) DMX-Ausgangsbuchse (18) Netzanschluss (19) Sicherungshalter 8/34 00094159.DOC, Version 1.0... -
Seite 9: Installation
INSTALLATION Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Seite 10: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Es dürfen nur Sicherungsseile und Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. -
Seite 11: Anschluss Ans Netz
Mikrofones ist kein Controller nötig, und die Strahlen werden musikgesteuert durch den Raum geworfen. Trennen Sie dazu den LED TSL-1200 Scan vom Controller und stellen Sie den gewünschten "Run Mode“ ein. Bitte beachten Sie weitere Hinweise unter Control Board. -
Seite 12: Control Board
Stellen Sie beim Master-Gerät den gewünschten Master Modus „Run mode“, wie im Kapitel Control Board beschrieben, ein. Stellen Sie bei allen Slave-Geräten die DMX-Adresse auf 1. Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder das vorprogrammierte Programm abspielen. -
Seite 13: Manu
Invert PAN / PAN-Umkehrung Mit dieser Funktion lässt sich die PAN-Bewegung umkehren. Invert TILT / TILT-Umkehrung Mit dieser Funktion lässt sich die TILT-Bewegung umkehren. PAN-TILT swap / PAN-TILT-Tausch Mit dieser Funktion lassen sich PAN und TILT vertauschen. No DMX signal / Reaktion wenn kein DMX Mit dieser Funktion lässt sich der DMX-Wert halten (keep) oder auf null setzen (clear), wenn kein DMX- Signal empfangen wird. -
Seite 14: Dmx-Protokoll
Sie die Enter-Taste und stellen die gewünschte Adresse über die Up/Down-Tasten ein. Bestätigen Sie durch Drücken der Enter-Taste. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED TSL-1200 Scan über Ihren Controller ansteuern. Bitte beachten Sie: Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, leuchtet die Kontroll-LED (DMX) permanent. - Seite 15 19 1D 10% Orange + grün 1E 22 12% Grün 23 27 14% Grün + hellblau 28 2C 16% Hellblau 2D 31 18% Hellblau + violett 32 36 20% Violett 37 3B 22% Violett + gelb 3C 40 24% Gelb 41 45 25% Gelb + blau 46 4A 27%...
- Seite 16 3-Facetten-Prisma 10 10 127 00 7F Offen 128 255 80 FF 50% 100% 3-Facetten-Prisma Rotierendes 3-Facetten-Prisma 00 3F Stopp Rotierender Prisma-Shake in beide Richtungen mit 126 40 7E 25% 11 11 abnehmender Geschwindigkeit 127 127 7F 7F 50% Stopp 128 191 80 BF 50% Prismenrotation rückwärts mit abnehmender Geschwindigkeit 192 255 C0 FF 75% 100% Prismenrotation vorwärts mit zunehmender Geschwindigkeit...
- Seite 17 166 170 A6 AA 65% Makro 32 171 175 AB AF 67% Makro 33 176 180 B0 B4 69% Makro 34 181 185 B5 B9 71% Makro 35 186 190 BA BE 73% Makro 36 191 195 BF C3 75% Makro 37 196 200 C4 C8 77% Makro 38...
-
Seite 18: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 19: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: 165 W DMX-Steuerkanäle: 13/15 DMX512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon Blitzrate: 18 Hz Farbrad: 8 Farben und offen Rotierendes Goborad: 7 Gobos und offen PAN-Bewegung: innerhalb 175° TILT-Bewegung: innerhalb 80° LED-Typ: 120 W COB, weiß... -
Seite 20: Introduction
- pass this manual on to every further owner or user of the product - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED TSL-1200 Scan. You will see you have acquired a powerful and versatile device. Unpack your LED TSL-1200 Scan. -
Seite 21: Health Hazard
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. -
Seite 22: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is allowed to be operated with an alternating voltage of 100-240 V, 50/60 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques etc. Lighting effects are not designed for permanent operation. -
Seite 23: Description Of The Device
DESCRIPTION OF THE DEVICE Features Powerful LED scanner with rotating gobos and 120 W LED • Equipped with a 120 W COB LED • Flicker-free projection • 13 or 15 DMX channel mode selectable • DMX-controlled operation or stand-alone operation with Master/Slave function •... -
Seite 24: Installation
INSTALLATION Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 25: Dmx-512 Connection / Connection Between Fixtures
dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3). Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. The operator must therefore inform himself on the current safety instructions and consider them. -
Seite 26: Connection With The Mains
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the LED TSL-1200 Scan you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting several devices. -
Seite 27: Control Board
Control Board The Control Board offers several features: you can simply set the starting address or run the pre- programmed program. The main menu is accessed by pressing Menu until the display is lit. Browse through the menu by pressing Up or Down. -
Seite 28: Manu
If you set, for example in the 15 channel mode, the address to channel 16, the fixture will use the channels 16 to 30 for control. Please, be sure that you don’t have any overlapping channels in order to control each LED TSL-1200 Scan correctly and independently from any other fixture on the DMX data link. -
Seite 29: Dmx-Protocol
For address setting, press the Menu button until the display shows „DMX address“, press Enter and set the desired address via the Up/Down-buttons. Press Enter in order to confirm. Controlling: After having addressed all LED TSL-1200 Scan, you may now start operating these via your lighting controller. Note: After switching on, the device will automatically detect whether DMX 512 data is received or not. - Seite 30 36 20% Purple 37 3B 22% Purple + yellow 3C 40 24% Yellow 45 25% Yellow + blue 46 4A 27% Blue 4B 4F 29% Blue + pink 54 31% Pink 59 33% Pink + White 5A 5A 35% Stop 91 255 5B FF 36% 100% Rainbow effect with increasing speed Rotating gobo-wheel, gobo shake...
- Seite 31 Rotating prism shake in both directions with decreasing 64 126 40 7E 25% speed 127 127 7F 7F 50% Stop 128 191 80 BF 50% Backwards prism rotation with decreasing speed 192 255 C0 FF 75% 100% Forwards prism rotation with increasing speed Macros Fade delay ON (step response - characteristics of halogen lamps)
- Seite 32 191 195 BF C3 75% Macro 37 196 200 C4 C8 77% Macro 38 201 205 C9 CD 79% Macro 39 206 210 CE D2 81% Macro 40 211 215 D3 D7 83% Macro 41 216 220 D8 DC 85% Macro 42 221 225 DD E1 87% Macro 43...
-
Seite 33: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Seite 34: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz Power consumption: 165 W DMX control channels: 13/15 DMX512 connection: 3-pin XLR Sound-control: via built-in microphone Flash rate: 18 Hz Color wheel: 8 colors and open Rotating gobo-wheel: 7 gobos and open PAN-movement: within 175°...
