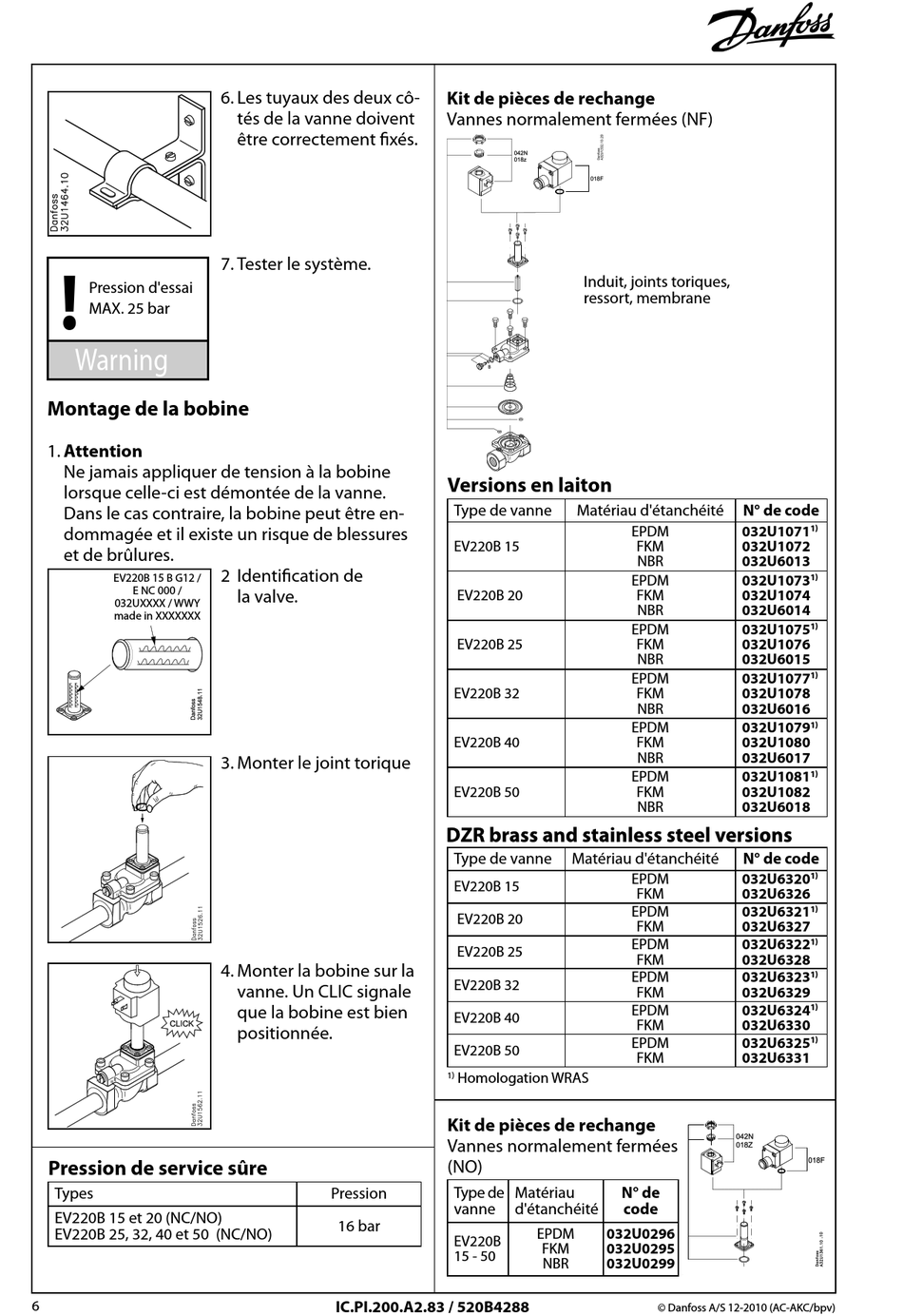

Pression d'essai
MAX. 25 bar
Warning
Montage de la bobine
1. Attention
Ne jamais appliquer de tension à la bobine
lorsque celle-ci est démontée de la vanne.
Dans le cas contraire, la bobine peut être en-
dommagée et il existe un risque de blessures
et de brûlures.
EV220B 15 B G12 /
E NC 000 /
032UXXXX / WWY
made in XXXXXXX
Pression de service sûre
Types
EV220B 15 et 20 (NC/NO)
EV220B 25, 32, 40 et 50 (NC/NO)
6
6. Les tuyaux des deux cô-
tés de la vanne doivent
être correctement xés.
7. Tester le système.
2 Identi cation de
la valve.
3. Monter le joint torique
4. Monter la bobine sur la
vanne. Un CLIC signale
que la bobine est bien
positionnée.
Pression
16 bar
IC.PI.200.A2.83 / 520B4288
Kit de pièces de rechange
Vannes normalement fermées (NF)
Induit, joints toriques,
ressort, membrane
Versions en laiton
Type de vanne
Matériau d'étanchéité
EV220B 15
EV220B 20
EV220B 25
EV220B 32
EV220B 40
EV220B 50
Type de vanne
Matériau d'étanchéité
EV220B 15
EV220B 20
EV220B 25
EV220B 32
EV220B 40
EV220B 50
1)
Homologation WRAS
Kit de pièces de rechange
Vannes normalement fermées
(NO)
Type de
Matériau
vanne
d'étanchéité
EPDM
032U0296
EV220B
FKM
032U0295
15 - 50
NBR
032U0299
N° de code
EPDM
032U1071
FKM
032U1072
NBR
032U6013
EPDM
032U1073
FKM
032U1074
NBR
032U6014
EPDM
032U1075
FKM
032U1076
NBR
032U6015
EPDM
032U1077
FKM
032U1078
NBR
032U6016
EPDM
032U1079
FKM
032U1080
NBR
032U6017
EPDM
032U1081
FKM
032U1082
NBR
032U6018
N° de code
EPDM
032U6320
FKM
032U6326
EPDM
032U6321
FKM
032U6327
EPDM
032U6322
FKM
032U6328
EPDM
032U6323
FKM
032U6329
EPDM
032U6324
FKM
032U6330
EPDM
032U6325
FKM
032U6331
N° de
code
© Danfoss A/S 12-2010 (AC-AKC/bpv)
1)
1)
1)
1)
1)
1)
1)
1)
1)
1)
1)
1)
