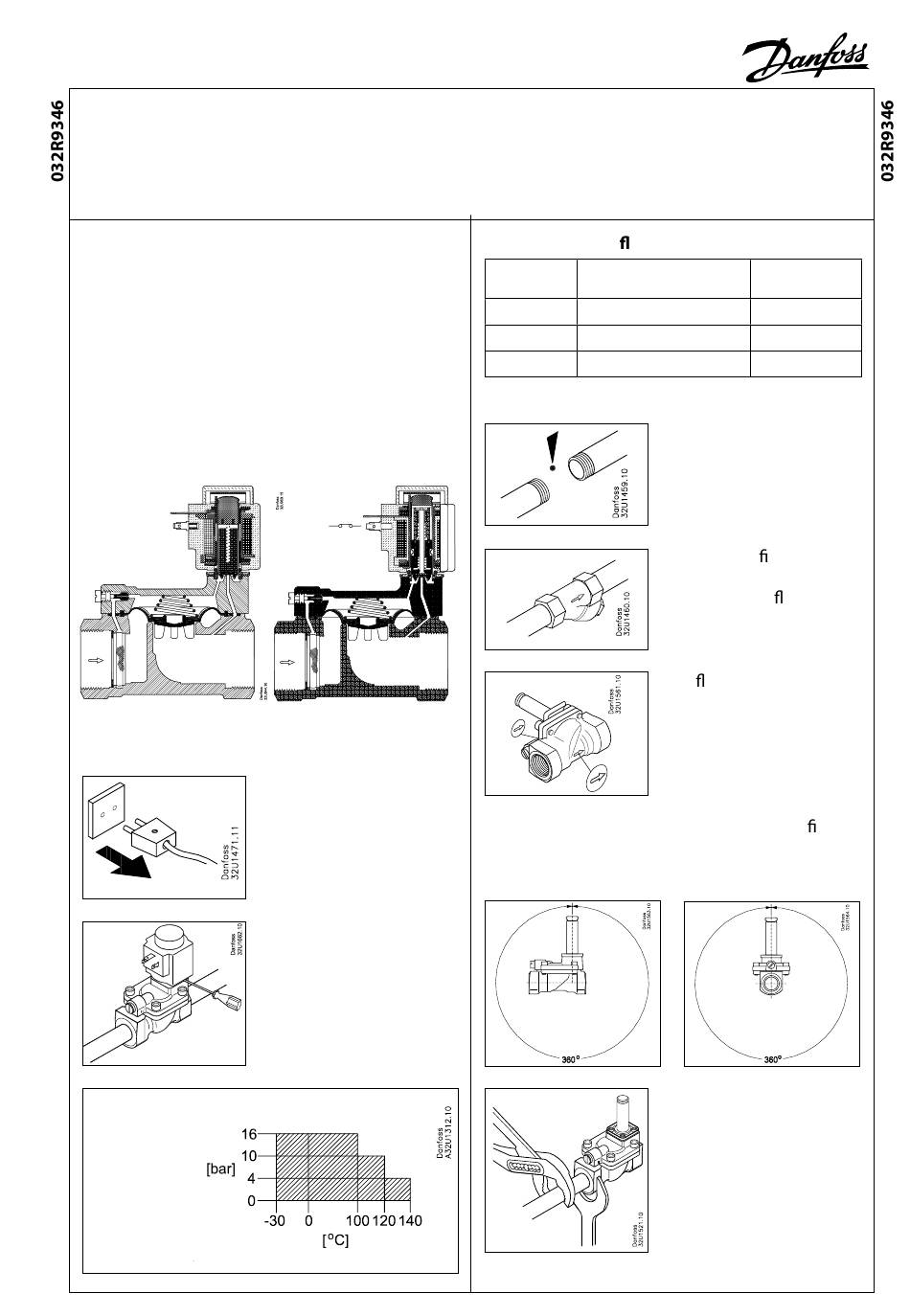

Instruction
Normalement fermée/normalement ouverte (NF/NO)
Types
Type EV220B 15, 20, 25, 32, 40, 50 B
normalement fermée (NF)
Type EV220B 15, 20, 25, 32, 40, 50 B
normalement ouverte (NO)
Type EV220B 15, 20, 25, 32, 40, 50 BD
normalement fermée (NF)
Type EV220B 15, 20, 25, 32, 40, 50 SS
normalement fermée (NF)
NC
Remplacement de la bobine
1) Le matériau
EPDM convient
à l'eau et à la
vapeur dans
les gammes
© Danfoss A/S 12-2010 (AC-AKC/bpv)
EV220B 15-50
NO
1. Avant de retirer la bo-
bine, la mettre hors ten-
sion pour éviter qu'elle
ne grille.
2. Utiliser un tournevis
pour extraire la bobine
de l'induit.
Température du uide
Matériaux
Fluide
du joint
EPDM
Eau/vapeur
NBR
Huile, eau et air
Huile/gaz inerte dont air 0°C → 100°C
FKM
Montage de la vanne
4. Monter la vanne comme indiqué sur les -
gures. La vanne peut être installée à un angle
de 360° par rapport à la position verticale.
Température
Voir note 1)
-10°C → 90°C
1. Nettoyer le système de
tuyaux avant de monter
la vanne.
2. Monter un ltre devant
la vanne en cas d'impu-
retés dans le uide.
3. La èche présente sur
le corps et le couvercle
doit être orientée dans
le sens du débit.
5. Toujours utiliser un
contrepoids lors du ser-
rage des raccords. Utili-
ser par exemple une clé
tricoise sur le corps de
vanne et le raccord de
tuyau.
Suite en page 6
IC.PI.200.A2.83 / 520B4288
