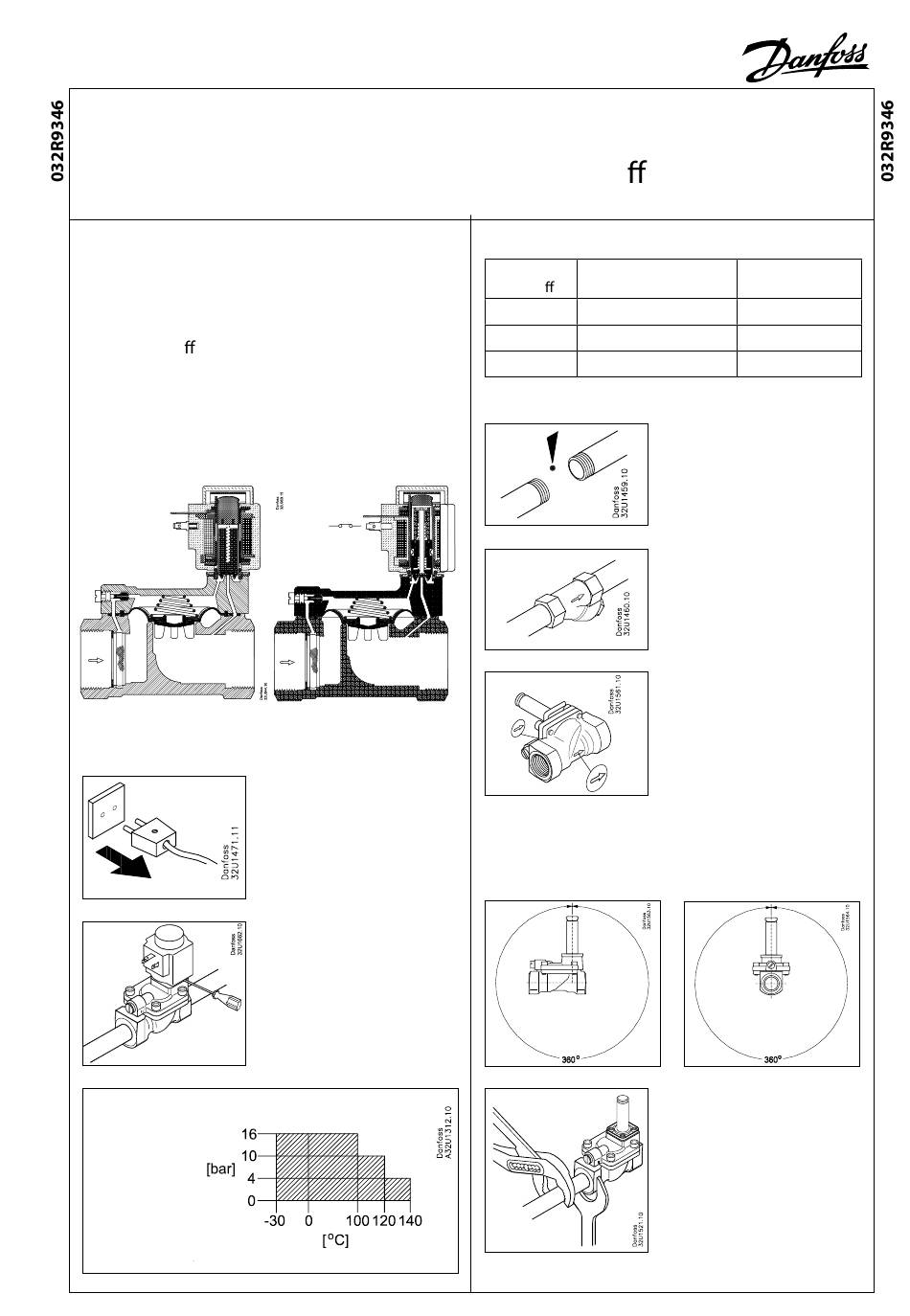

Instruction
Stromlos geschlossen / Stromlos geö net (NC/NO)
Ausführungen
Typ EV220B 15, 20, 25, 32, 40, 50 B
Stromlos geschlossen (NC)
Typ EV220B 15, 20, 25, 32, 40, 50 B
Stromlos geö net (NO)
Typ EV220B 15, 20, 25, 32, 40, 50 BD
Stromlos geschlossen (NC)
Typ EV220B 15, 20, 25, 32, 40, 50 SS
Stromlos geschlossen (NC)
NC
Austausch der Spulen
1) EPDM ist für
Wasser und
Dampf inner-
halb der abge-
bildeten
Bereiche geeignet
© Danfoss A/S 12-2010 (AC-AKC/bpv)
EV220B 15-5O
NO
1. Vor dem Entfernen der
Spule muss die Span-
nung getrennt werden,
andernfalls brennt die
Spule durch.
2. Die Spule wird mit ei-
nem Schraubendreher
vom Anker abgehoben.
Medientemperatur
Dichtungs-
Medien
werksto e
EPDM
Wasser/Dampf
NBR
Öl, Wasser und Luft
FKM
Öl/neutrale Gase/Luft
Montage des Ventils
4. Bauen Sie das Ventil ein, wie in Abbildungen
gezeigt. Das Ventil kann mit einem Winkel von
360° von der Senkrechten eingebaut werden.
Temperatur
Siehe Fußnote 1)
-10°C → 90°C
0°C → 100°C
1. Vor der Montage des
Ventils müssen die
Rohrleitungen gereinigt
werden.
2. Bauen Sie einen Filter
vor dem Ventil ein,
wenn Verunreinigungen
in den Medien vorhan-
den sind
3. Der auf Ventilgehäuse
und Deckel eingegos-
sene Pfeil muss in Strö-
mungsrichtung weisen.
5. Verwenden Sie beim
Festziehen der Rohrver-
bindungen eine Gegen-
kraft, d. h. setzen Sie ei-
nen Schraubenschlüssel
sowohl am Ventilgehäu-
se als auch am Rohran-
schlussstutzen an.
Fortsetzung auf Seite 4
IC.PI.200.A2.83 / 520B4288
