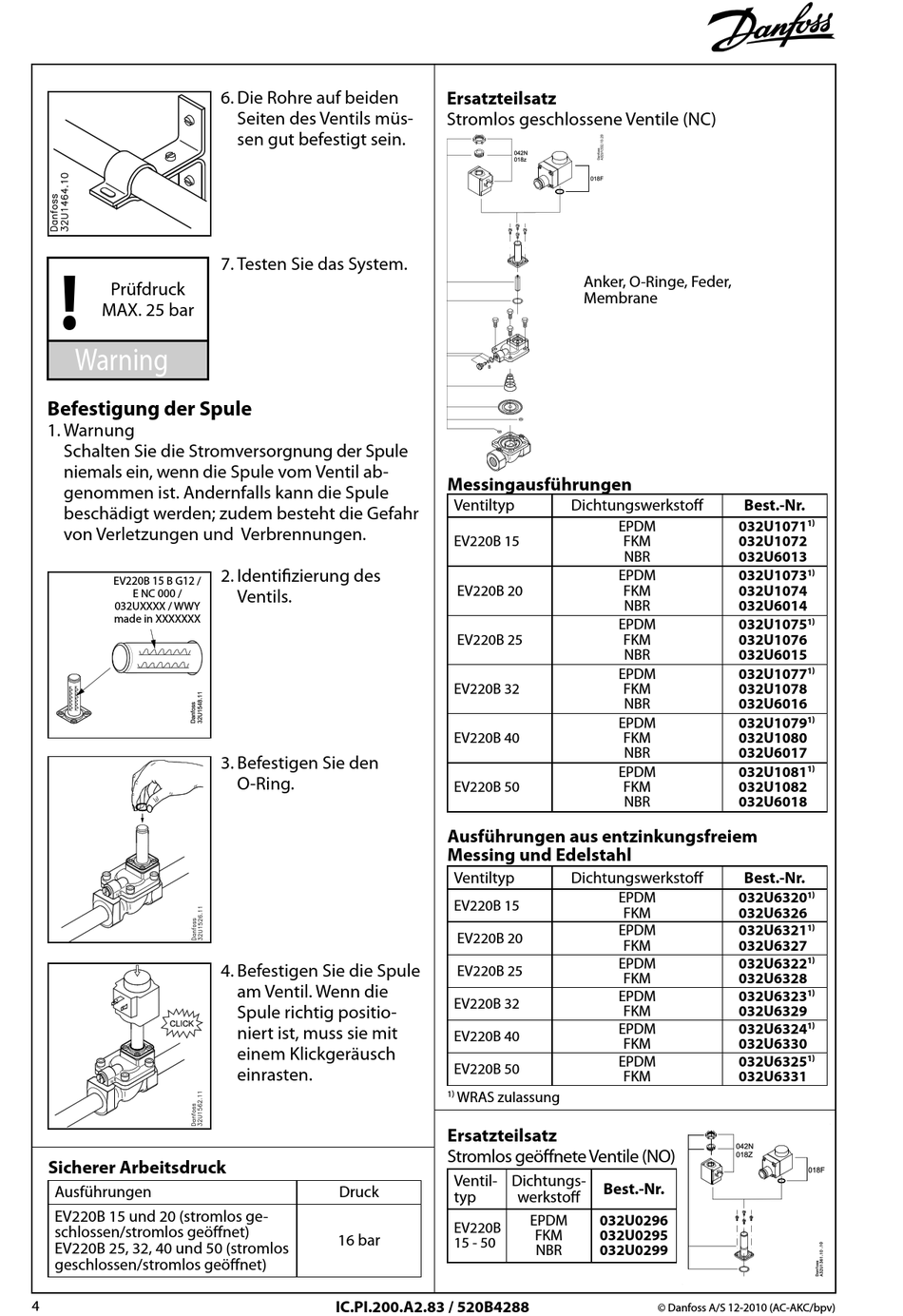

Prüfdruck
MAX. 25 bar
Warning
Befestigung der Spule
1. Warnung
Schalten Sie die Stromversorgnung der Spule
niemals ein, wenn die Spule vom Ventil ab-
genommen ist. Andernfalls kann die Spule
beschädigt werden; zudem besteht die Gefahr
von Verletzungen und Verbrennungen.
EV220B 15 B G12 /
E NC 000 /
032UXXXX / WWY
made in XXXXXXX
Sicherer Arbeitsdruck
Ausführungen
EV220B 15 und 20 (stromlos ge-
schlossen/stromlos geö net)
EV220B 25, 32, 40 und 50 (stromlos
geschlossen/stromlos geö net)
4
6. Die Rohre auf beiden
Seiten des Ventils müs-
sen gut befestigt sein.
7. Testen Sie das System.
2. Identi zierung des
Ventils.
3. Befestigen Sie den
O-Ring.
4. Befestigen Sie die Spule
am Ventil. Wenn die
Spule richtig positio-
niert ist, muss sie mit
einem Klickgeräusch
einrasten.
Druck
16 bar
IC.PI.200.A2.83 / 520B4288
Ersatzteilsatz
Stromlos geschlossene Ventile (NC)
Anker, O-Ringe, Feder,
Membrane
Messingausführungen
Ventiltyp
Dichtungswerksto
EV220B 15
EV220B 20
EV220B 25
EV220B 32
EV220B 40
EV220B 50
Ausführungen aus entzinkungsfreiem
Messing und Edelstahl
Ventiltyp
Dichtungswerksto
EV220B 15
EV220B 20
EV220B 25
EV220B 32
EV220B 40
EV220B 50
1)
WRAS zulassung
Ersatzteilsatz
Stromlos geö nete Ventile (NO)
Ventil-
Dichtungs-
Best.-Nr.
typ
werksto
EPDM
032U0296
EV220B
FKM
032U0295
15 - 50
NBR
032U0299
Best.-Nr.
EPDM
032U1071
FKM
032U1072
NBR
032U6013
EPDM
032U1073
FKM
032U1074
NBR
032U6014
EPDM
032U1075
FKM
032U1076
NBR
032U6015
EPDM
032U1077
FKM
032U1078
NBR
032U6016
EPDM
032U1079
FKM
032U1080
NBR
032U6017
EPDM
032U1081
FKM
032U1082
NBR
032U6018
Best.-Nr.
EPDM
032U6320
FKM
032U6326
EPDM
032U6321
FKM
032U6327
EPDM
032U6322
FKM
032U6328
EPDM
032U6323
FKM
032U6329
EPDM
032U6324
FKM
032U6330
EPDM
032U6325
FKM
032U6331
© Danfoss A/S 12-2010 (AC-AKC/bpv)
1)
1)
1)
1)
1)
1)
1)
1)
1)
1)
1)
1)
