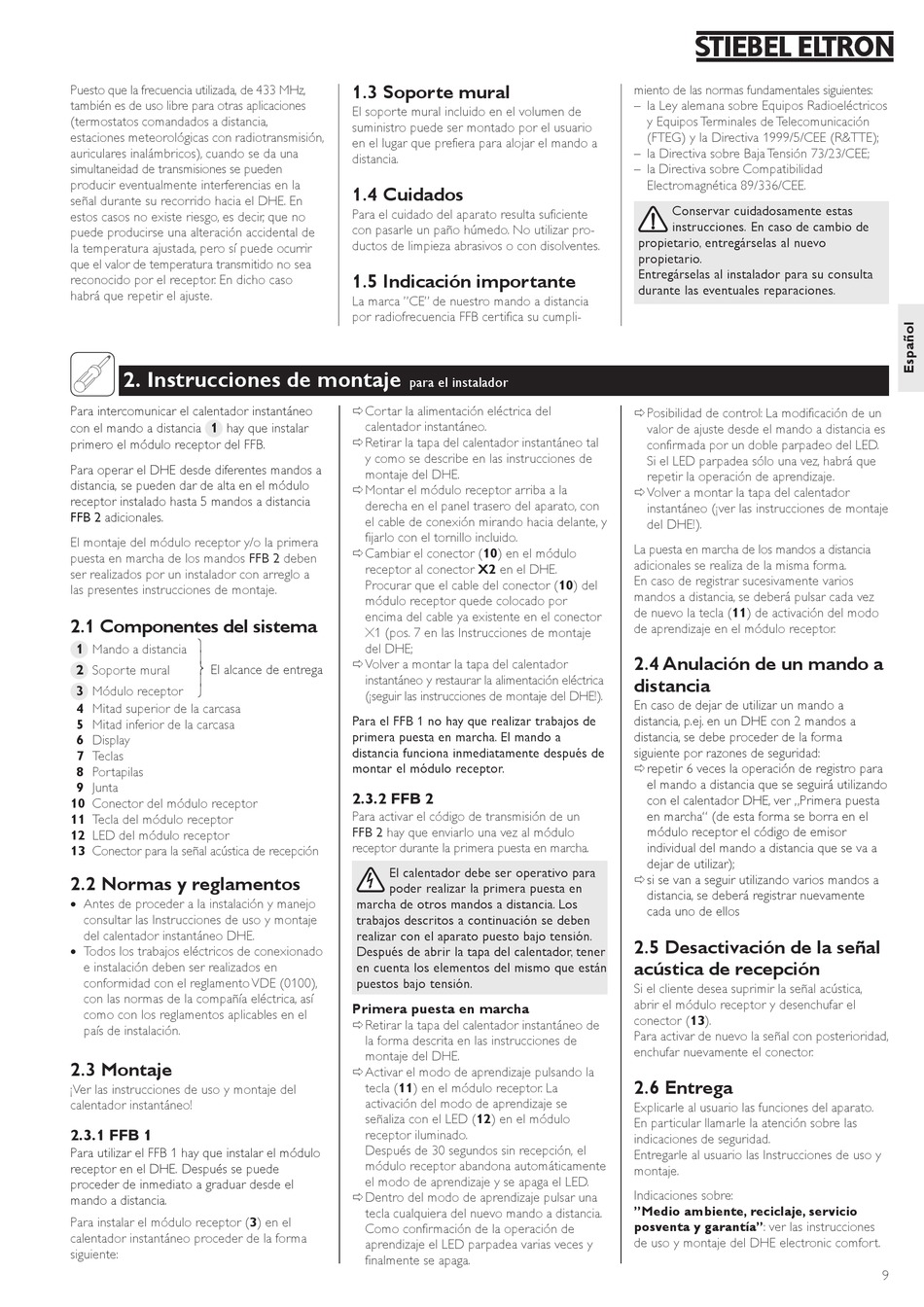

Puesto que la frecuencia utilizada, de 433 MHz,
también es de uso libre para otras aplicaciones
(termostatos comandados a distancia,
estaciones meteorológicas con radiotransmisión,
auriculares inalámbricos), cuando se da una
simultaneidad de transmisiones se pueden
producir eventualmente interferencias en la
señal durante su recorrido hacia el DHE. En
estos casos no existe riesgo, es decir, que no
puede producirse una alteración accidental de
la temperatura ajustada, pero sí puede ocurrir
que el valor de temperatura transmitido no sea
reconocido por el receptor. En dicho caso
habrá que repetir el ajuste.

2. Instrucciones de montaje

Para intercomunicar el calentador instantáneo
1
con el mando a distancia hay que instalar
primero el módulo receptor del FFB.
Para operar el DHE desde diferentes mandos a
distancia, se pueden dar de alta en el módulo
receptor instalado hasta 5 mandos a distancia
FFB 2 adicionales.
El montaje del módulo receptor y/o la primera
puesta en marcha de los mandos FFB 2 deben
ser realizados por un instalador con arreglo a
las presentes instrucciones de montaje.
2.1 Componentes del sistema
#
1
Mando a distancia
$
%
2 El alcance de entrega

Soporte mural

$
3 &
Módulo receptor
4 Mitad superior de la carcasa
5 Mitad inferior de la carcasa
6 Display
7 Teclas
8 Portapilas
9 Junta
10 Conector del módulo receptor
11 Tecla del módulo receptor
12 LED del módulo receptor
13 Conector para la señal acústica de recepción

2.2 Normas y reglamentos

! Antes de proceder a la instalación y manejo
consultar las Instrucciones de uso y montaje
del calentador instantáneo DHE.
! Todos los trabajos eléctricos de conexionado
e instalación deben ser realizados en
conformidad con el reglamento VDE (0100),
con las normas de la compañía eléctrica, así
como con los reglamentos aplicables en el
país de instalación.
2.3 Montaje
¡Ver las instrucciones de uso y montaje del
calentador instantáneo!
2.3.1 FFB 1
Para utilizar el FFB 1 hay que instalar el módulo
receptor en el DHE. Después se puede
proceder de inmediato a graduar desde el
mando a distancia.
Para instalar el módulo receptor (3) en el
calentador instantáneo proceder de la forma
siguiente:
1.3 Soporte mural
El soporte mural incluido en el volumen de
suministro puede ser montado por el usuario
en el lugar que prefiera para alojar el mando a
distancia.

1.4 Cuidados

Para el cuidado del aparato resulta suficiente
con pasarle un paño húmedo. No utilizar pro-
ductos de limpieza abrasivos o con disolventes.
1.5 Indicación importante
La marca "CE" de nuestro mando a distancia
por radiofrecuencia FFB certifica su cumpli-
para el instalador
!Cortar la alimentación eléctrica del
calentador instantáneo.
!Retirar la tapa del calentador instantáneo tal
y como se describe en las instrucciones de
montaje del DHE.
!Montar el módulo receptor arriba a la
derecha en el panel trasero del aparato, con
el cable de conexión mirando hacia delante, y
fijarlo con el tornillo incluido.
!Cambiar el conector (10) en el módulo
receptor al conector X2 en el DHE.
Procurar que el cable del conector (10) del
módulo receptor quede colocado por
encima del cable ya existente en el conector
X1 (pos. 7 en las Instrucciones de montaje
del DHE;
!Volver a montar la tapa del calentador
instantáneo y restaurar la alimentación eléctrica
(¡seguir las instrucciones de montaje del DHE!).
Para el FFB 1 no hay que realizar trabajos de
primera puesta en marcha. El mando a
distancia funciona inmediatamente después de
montar el módulo receptor.
2.3.2 FFB 2
Para activar el código de transmisión de un
FFB 2 hay que enviarlo una vez al módulo
receptor durante la primera puesta en marcha.
El calentador debe ser operativo para
poder realizar la primera puesta en
marcha de otros mandos a distancia. Los
trabajos descritos a continuación se deben
realizar con el aparato puesto bajo tensión.
Después de abrir la tapa del calentador, tener
en cuenta los elementos del mismo que están
puestos bajo tensión.

Primera puesta en marcha

!Retirar la tapa del calentador instantáneo de
la forma descrita en las instrucciones de
montaje del DHE.
!Activar el modo de aprendizaje pulsando la
tecla (11) en el módulo receptor. La
activación del modo de aprendizaje se
señaliza con el LED (12) en el módulo
receptor iluminado.
Después de 30 segundos sin recepción, el
módulo receptor abandona automáticamente
el modo de aprendizaje y se apaga el LED.
!Dentro del modo de aprendizaje pulsar una
tecla cualquiera del nuevo mando a distancia.
Como confirmación de la operación de
aprendizaje el LED parpadea varias veces y
finalmente se apaga.
miento de las normas fundamentales siguientes:
– la Ley alemana sobre Equipos Radioeléctricos
y Equipos Terminales de Telecomunicación
(FTEG) y la Directiva 1999/5/CEE (R&TTE);
– la Directiva sobre Baja Tensión 73/23/CEE;
– la Directiva sobre Compatibilidad
Electromagnética 89/336/CEE.
Conservar cuidadosamente estas
instrucciones. En caso de cambio de
propietario, entregárselas al nuevo
propietario.
Entregárselas al instalador para su consulta
durante las eventuales reparaciones.
!Posibilidad de control: La modificación de un
valor de ajuste desde el mando a distancia es
confirmada por un doble parpadeo del LED.
Si el LED parpadea sólo una vez, habrá que
repetir la operación de aprendizaje.
!Volver a montar la tapa del calentador
instantáneo (¡ver las instrucciones de montaje
del DHE!).
La puesta en marcha de los mandos a distancia
adicionales se realiza de la misma forma.
En caso de registrar sucesivamente varios
mandos a distancia, se deberá pulsar cada vez
de nuevo la tecla (11) de activación del modo
de aprendizaje en el módulo receptor.
2.4 Anulación de un mando a
distancia
En caso de dejar de utilizar un mando a
distancia, p.ej. en un DHE con 2 mandos a
distancia, se debe proceder de la forma
siguiente por razones de seguridad:
!repetir 6 veces la operación de registro para
el mando a distancia que se seguirá utilizando
con el calentador DHE, ver „Primera puesta
en marcha" (de esta forma se borra en el
módulo receptor el código de emisor
individual del mando a distancia que se va a
dejar de utilizar);
!si se van a seguir utilizando varios mandos a
distancia, se deberá registrar nuevamente
cada uno de ellos
2.5 Desactivación de la señal
acústica de recepción
Si el cliente desea suprimir la señal acústica,
abrir el módulo receptor y desenchufar el
conector (13).
Para activar de nuevo la señal con posterioridad,
enchufar nuevamente el conector.

2.6 Entrega

Explicarle al usuario las funciones del aparato.
En particular llamarle la atención sobre las
indicaciones de seguridad.
Entregarle al usuario las Instrucciones de uso y
montaje.
Indicaciones sobre:
"Medio ambiente, reciclaje, servicio
posventa y garantía": ver las instrucciones
de uso y montaje del DHE electronic comfort.
9
